11
Technische Daten
Gerätetyp CLW 20
Nennwärmebelastung max. kW 25
Nennwärmeleistung kW 23
Nennluftvolumenstrom m³/h 1150
Brennstoff Heizöl EL
Öldurchsatz max. kg/h 2,1
Öldüse
2)
USG/°S 0,60/60°
Pumpendruck
2)
bar 11
erforderlicher Kaminzug mbar 0
Abgasverlust % 8
Abgastemperatur ca. °C 170
Elektroanschluss 1~ V/Hz 230/50
Nennstrom max. A 1,95
Leistungsaufnahme max. kW 0,4
Kondensator - Ventilator µF 3
Schalldruckpegel L
pA
1m
1)
dB (A) 54
Abgasstutzen ø mm 180
Wurfweite m 12
Gewicht (mit Ölbrenner) kg 94
Abmessungen: Länge, ges. mm 1450
Breite, ges. mm 540
Höhe, ges. mm 790
1) Geräuschmessung (ohne Brenner ) DIN 45635 - 01- KL 3
2) Die genannten Düsengrößen und Pumpendrücke resultieren aus Abstimmversuchen auf dem Prüfstand.
Aufgrund produktspezifischer Düsen- und Drucktoleranzen sowie der Öltemperatur sind die Angaben nur
als Richtwerte zu betrachten.
Abgasmassenstrom ca. Kg/h 38
C = Kondensator
KB = Kombinationsregler, kpl.
KL = Klemmleiste
M = Ventilatormotor
SK = Schaltkasten, kpl.
RT = Raumthermostatsteckdose
S = Betriebsschalter
STB = Sicherheitstemperatur-
begrenzer
TR = Ventilatorregler
TW = Temperaturwächter
WS = Brennerstecker, 7-polig
(bei werkseitiger Brennerlieferung)
X1 = Klemmleiste im Kombiregler
Maß- und Konstruktionsänderungen, die dem
technischen Fortschritt dienen, bleiben uns vor-

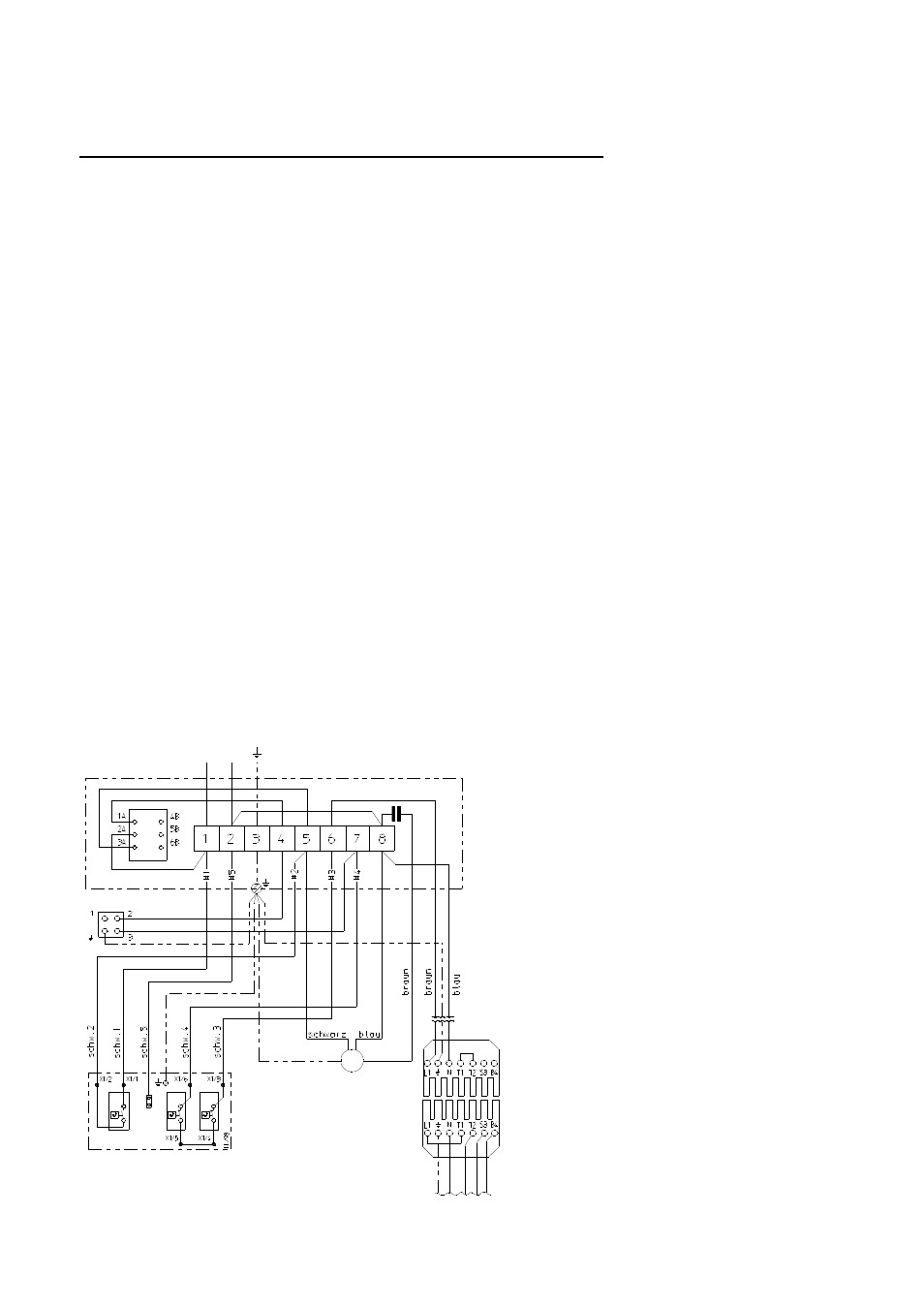

Schaltschema
230V/1~ 50Hz
L1 N
KL
C
WS
M
1~
TR ST TW
KB
RT
S
SK
Wielandstecker vom
Schaltkasten;
nur bei werkseitiger
Brennerlieferung
vormontiert.
Wielandstecker zum
Gebläse-Ölbrenner
