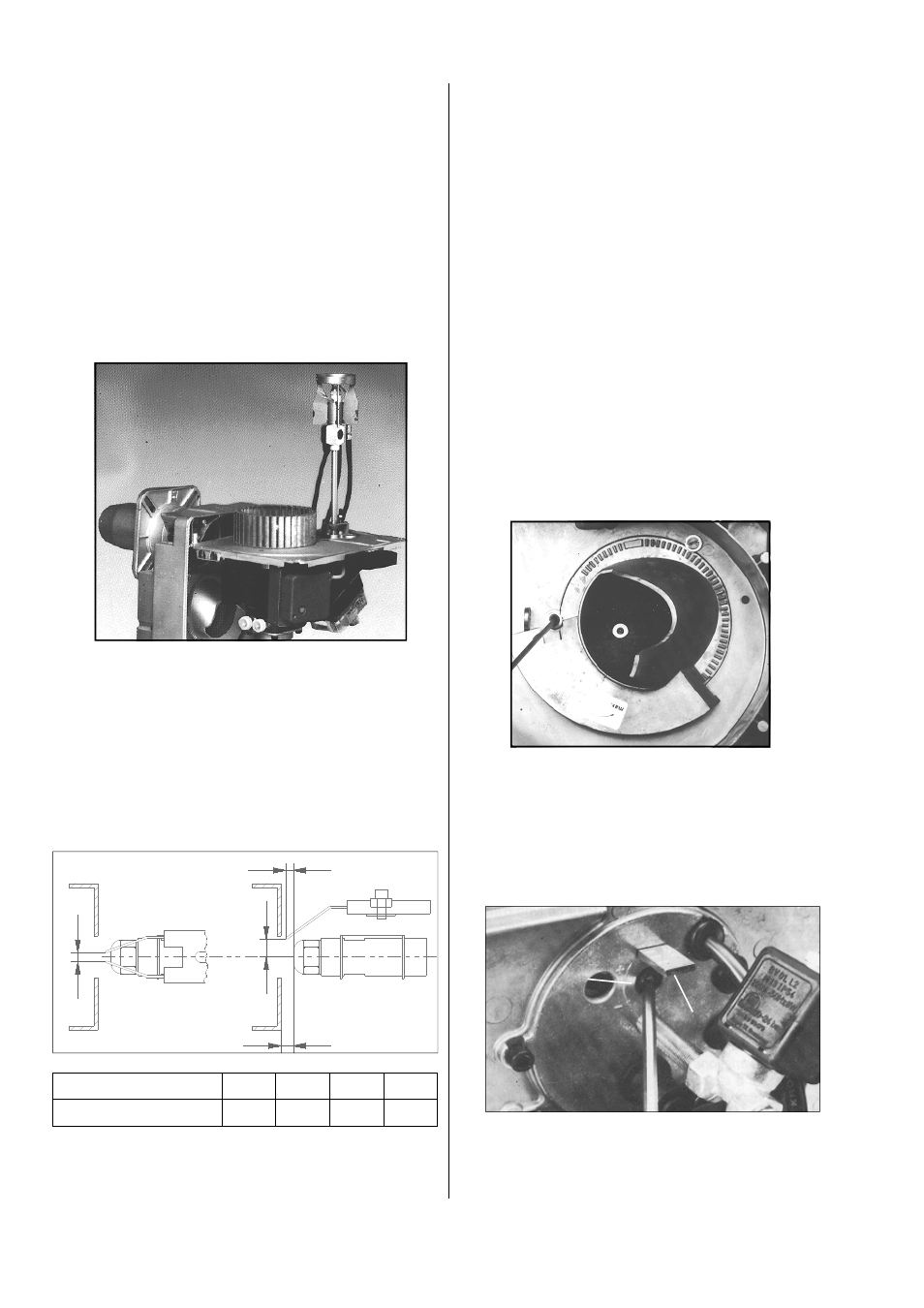

16
Inbetriebnahme des
Gebläse-Ölbrenners
Vorbereitende Maßnahmen
Nach Lösen der 4 Gehäuseschrauben wird die Montage-
grundplatte vom Gehäuse abgezogen und seitlich ein-
gehängt.
Die wichtigsten Funktionsteile sind für die Montage und
Wartung sofort frei zugänglich.
Für die Wartung sowie zum Einbau und Wechsel der
Düse sollte die Montagegrundplatte waagerecht einge-
hängt werden.
Einstellen von Zündelektrode und Stauscheibe
D
C
B
A
Alle Maßangaben sind ca. Werte in mm. Die optimale
Einstellung muß den örtlichen u. baulichen Gegebenheiten
angepaßt werden.
Baugröße \ Maß A B C D
HTK 100 H 5 5 5 3
Erforderliche Düsengrößen
Die Wahl der erforderlichen Öldüse ist abhängig vom
Pumpendruck und der Geräteleistung.
Es darf nur eine für die jeweilige Brennkammergeomet-
rie geeignete Düse mit entsprechendem Sprühwinkel
und Kegelcharakteristik und Durchsatz verwendet wer-
den.
Die erforderliche Düsengröße entnehmen Sie den
Technischen Daten.
Lufteinlaufdüse
Durch die verstellbare Lufteinlaufdüse kann je nach
Brennkammerwiderstand und Schornsteinzug die erfor-
derliche Brennerpressung eingestellt werden, ohne den
Ausgangsquerschnitt zu verändern.
1. Lösen Sie die Inbusschraube.
2. Drehen Sie die Lufteinlaufdüse auf die gewünschte
Position (Pfeile beachten!).
„min” = kleinere Brennerpressung
„max” = größere Brennerpressung
Montagegrundplatte
Nach erfolgtem Düsenwechsel und Einstellung der Luft-
einlaufdüse wird die Montagegrundplatte wieder in um-
gekehrter Reihenfolge montiert.
Gehen Sie dazu folgendermaßen vor:
1. Halten Sie die Montagegrundplatte waagerecht.
2. Schieben Sie die rechte Halterung seitlich in Abhän-
gung.
3. Hängen Sie die linke Seite oben in die Öse ein.
Einstellen der Sekundärluft (Düsenstockeinstellung)
Zum Voreinstellen der Sekundärluft gehen Sie folgen-
dermaßen vor:
Stellen Sie mit der Stellschraube 1 den Düsenstock 2
auf den gewünschten Wert ein.
1
2
