17

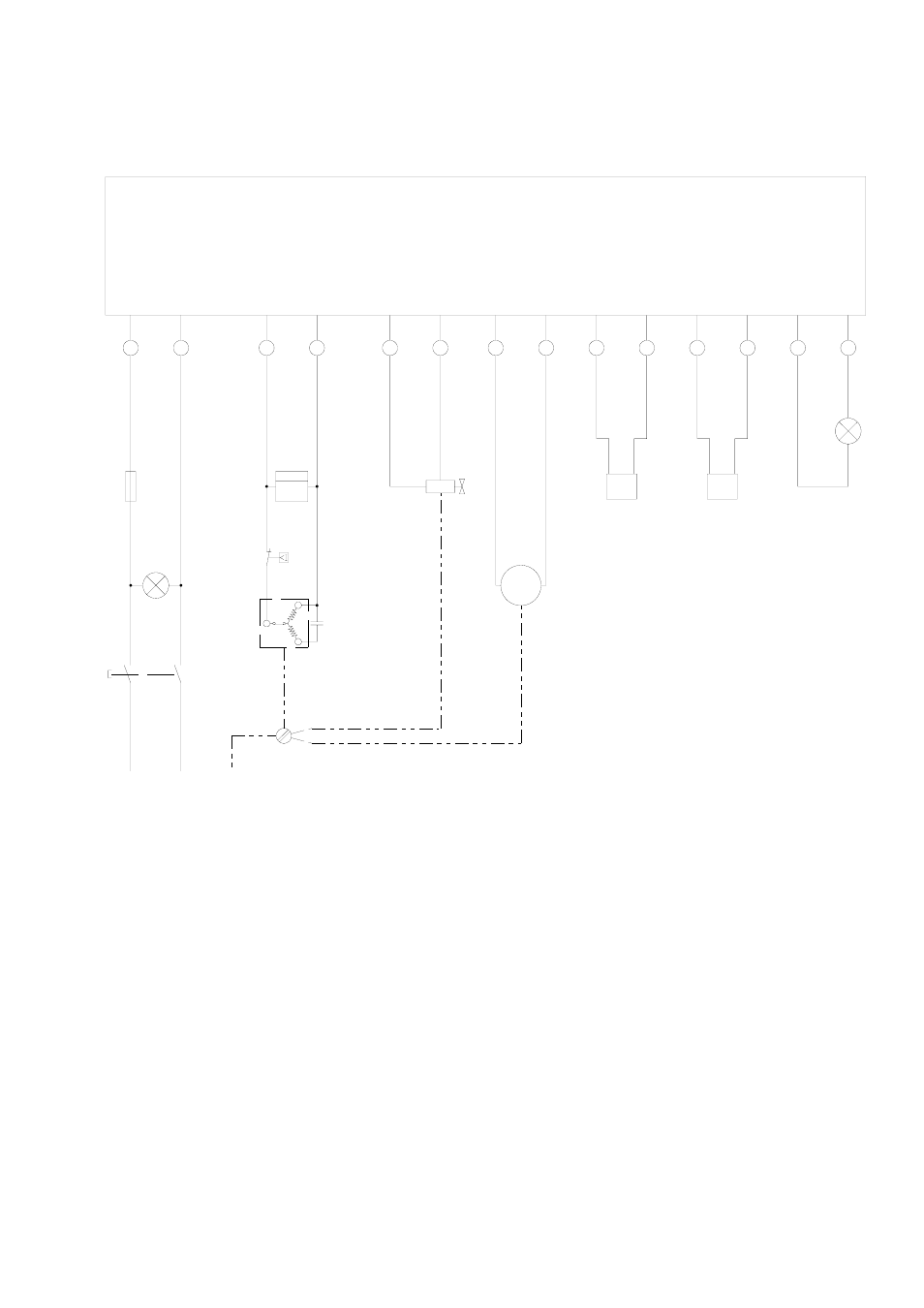

Elektrisches Anschlußschema AMT 90-E
C1 = Kondensator
F1 = Gerätesicherung
H2 = Kontrolleuchte, grün (Betrieb)
H3 = Kontrolleuchte, rot (Störung)
M1 = Verdichter
M2 = Ventilatormotor
OP = Überlastsicherung, Verdichter
P1 = Betriebsstundenzähler
R1 = Temperaturfühler (rot)
R2 = Temperaturfühler (blau)
S1 = Betriebsschalter
Y1 = Magnetventil
MAINS COMPR. VALVE FAN COND.
NTC
EVAP.
NTC
FAIL
LAMP
1 2 3 4 5 6 7 8 20 21 22 23 24 25
Steuerplatine
H2
grün
S1
F1
8,2 A
5 2
4 1
C
S
R
h
P1
L1 N
L1 N PE
230V / 1~ / 50Hz
M1
Y1
M2
M
1~
R1
rot
R2
blau
H3
rot
Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen bleiben uns vorbehalten.
C1
L1 N OP
