Technische Daten

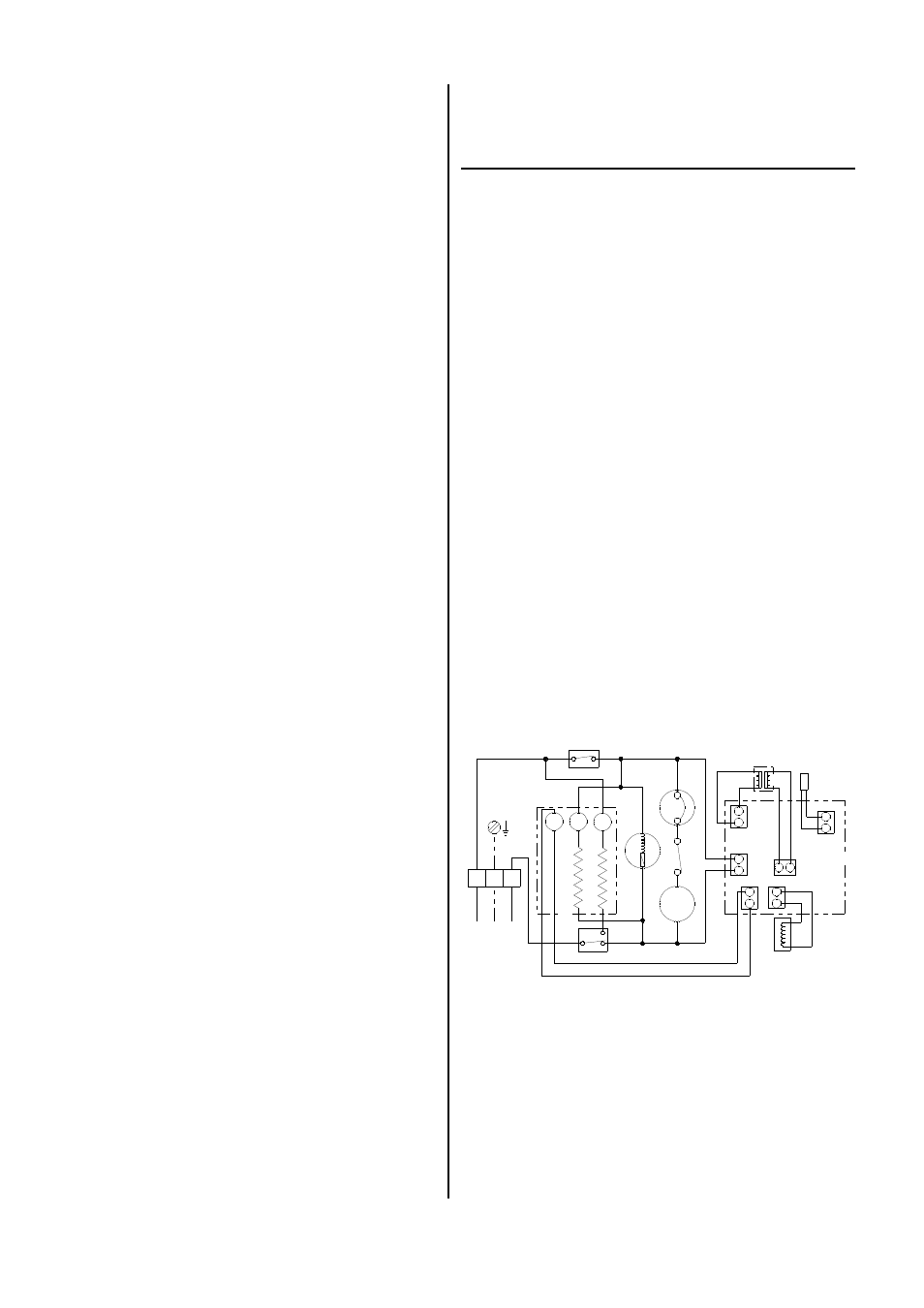

Schaltschema
PN = Netzplatine
PS = Steuerplatine
R
= Vorwiderstand
SK = Starteinrichtung
SR = Startrelais
TS
= Temperatursensor
TR = Transformator
H = Hygrostat
KL = Klemmleiste
LA = LED - Abtauen
LB = LED - Betrieb
LT = LED - Tank voll
M = Ventilatormotor
MK = Kompressor
MS = Microschalter
MV = Magnetventil
PA = Anzeigeplatine
TS
TR
MV
LA
SK
MK
M
LB LT
MS
H
KL
230V/1~ 50 Hz
N PE L1
SR
R R
PN
PS
PA
Gerät läuft nicht an:
◊ Netzanschluß überprüfen (230V/1~ 50 Hz).
◊ Netzabsicherung bauseits überprüfen (10 A).
◊ Netzstecker überprüfen (Beschädigungen).
◊ Kondensatbehälter auf Füllstand (rote Störlampe
leuchtet) und richtigen Sitz kontrollieren.
◊ Microschalter auf Funktion überprüfen.
◊ Hygrostateinstellung kontrollieren. Einstellung muß
niedriger sein als die Luftfeuchte im Aufstellraum.
Gerät läuft, aber keine Kondensatbildung:
◊ Raumtemperatur kontrollieren. Der Arbeitsbereich
des Gerätes liegt zwischen 6 °C und 32 °C.
◊ Luftfeuchtigkeit überprüfen (mind. 40 % r. F.).
◊ Hygrostateinstellung überprüfen und ggf. auf einen
niedrigeren Wert einstellen.
◊ Luftansaugfilter / Aktivkohlefilter auf Verschmutzung
überprüfen und ggf. reinigen bzw. auswechseln.
◊ Tauscherlamellen auf Verschmutzung überprüfen
und, falls erforderlich, reinigen lassen.
◊ Verdampfer ist stark vereist.
- Abtauautomatik bzw. Raumtemperatur überprüfen.
◊ Verdampfertemperatur nicht unter Raumtemperatur.
- Abtauautomatik bzw. Kompressor überprüfen.
Gerät ist zu laut (vibriert) bzw. Kondensat läuft aus:
◊ Gerät steht auf einer unebenen Oberfläche (schief).
◊ Verschlußstopfen ist nicht korrekt eingesetzt:
a) im Ablauf unter der Kondensatfalle;
b) im Schlauchanschlußstutzen an der Rückseite.
Sollte das Gerät trotz der durchgeführten Überprüfun-
gen nicht einwandfrei arbeiten, benachrichtigen Sie bit-
te einen autorisierten Fachbetrieb.
Arbeiten an der Kälteanlage und an der elektri-
schen Ausrüstung dürfen nur durch einen hierfür
speziell autorisierten Fachbetrieb durchgeführt
werden!
Verhalten bei Störungen
Das Gerät wurde während der Produktion mehrfach auf
einwandfreie Funktion geprüft.
Sollten dennoch Funktionsstörungen auftreten, so über-
prüfen Sie bitte das Gerät nach folgender Auflistung.
Vor allen Arbeiten am Gerät muß der Netzstecker
aus der Netzsteckdose entfernt sein.
Baureihe ETF 100 ETF 150
Arbeitsbereich Temperatur °C 6 - 32 6 - 32
Arbeitsbereich Feuchtigkeit %r.F. 40-100 40-100
Entfeuchterleistung max. l/Tag 14 15
bei 30 °C / 80 % r.F. l/Tag 12 13
Luftleistung m³/h 115 105
Kältemittel R 134a R 134a
Kältemittelmenge g 200 200
Elektroanschluß V 230/1~ 230/1~
Frequenz Hz 50 50
Nennstrom max. A 2,5 2,5
Leistungsaufnahme max. W 395 395
Absicherung bauseits A 10 10
Schalldruckpegel L
pA 1m
1) dB (A) 45 45
Abmessungen Tiefe mm 310 310
Breite mm 300 300
Höhe mm 570 570
Gewicht kg 17,0 17,5
1) Geräuschmessung DIN 45635 - 01 - KL 3
