REMKO WKM-560 Plus - Handbuch

Alle Angaben in mm
 GmbH
Befestigungs- und Schallschutzsysteme
Hessenstraße 11
Tel +49 6122/808-0
65719 Hofheim-Wallau
Fax +49 6122/4702
Projekt : Konsolenset mit zusätzlicher Stützstrebe
Zeichnungs-Nr.: AT09B9554-11 Blatt 1
VMA : Nahler
MPC-Schienenkonsole 38/40,
Länge: 560 mm, verzinkt,
MPC-Stützstrebe für Profile 38/40-40/120,
Länge: 440 mm, verzinkt
MPC-Systemschiene 38/40,
Länge: 520 mm, verzinkt
Alle Angaben sind am Bau zu prüfen !
Datei: AT09B9554-11.mtp MPDesigner Version 9.5.0(c75)

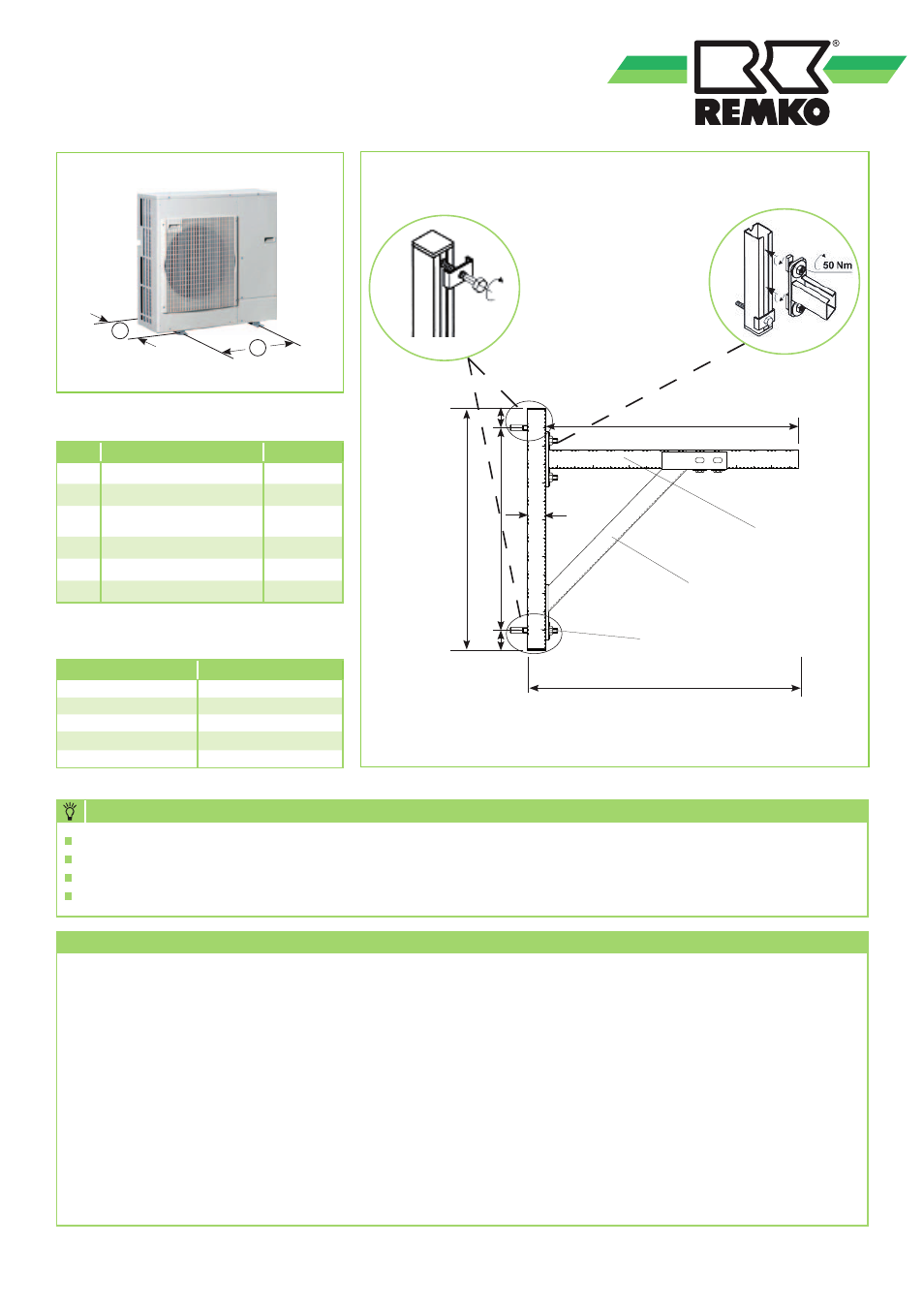

Wandkonsole TYP WKM 560 Plus
HINWEIS
Ausgabe D-D03
Wählen Sie das Befestigungsmaterial entsprechend der Wandbeschaffenheit aus!
Installieren Sie die Wandkonsole nur an statisch zulässigen Gebäudeteilen.
Stellen Sie sicher, das sich im Bereich der Bohrungen für die Dübel keine Versorgungsleitungen in der Wand befinden.
Die Wandkonsole muss so befestigt werden, dass sie das Gewicht des Gerätes tragen kann.
1. Richten Sie die die beiden Wandschienen im Abstand der Befestigungsfüße des Außenteils in gleicher Höhe an der
Wand aus (Maß B).
2. Markieren Sie die Positionen der Bohrungen für die Dübellöcher der Wandschienen.
3. Bohren Sie die Löcher und befestigen Sie die Wandschienen mit den entsprechenden Dübeln, den Befestigungs-
schrauben und den Blechwinkeln an der Wand (siehe Zeichnung).
4. Richten Sie die Wandschienen aus und korrigieren Sie eventuelle Unebenheiten der Wand, sodass die Wandschienen
waagerecht hängen. Schrauben Sie die Wandschienen fest an und überprüfen alles auf festen Sitz.
5. Montieren Sie die Ausleger mit den mitgelieferten Hammerkopfschrauben am oberen Teil der Wandschienen (siehe
Zeichnung).
6. Richten Sie die Ausleger so aus, dass sie in waagerechter Position sind bevor sie befestigt werden.
7. Montieren Sie die Querstreben zwischen Wandschiene und Ausleger (siehe Zeichnung).
8. Montieren Sie die Schwingungsdämpfer im Abstand der Befestigungsfüße des Außenteile (Maß T) auf die Ausleger
wie in der technischen Zeichnung gezeigt. Die Schrauben lassen sich leicht in der Schiene verschieben.
9. Positionieren Sie das Außenteil auf den Schwingungsdämpfern und schrauben Sie es mit den mit gelieferten Muttern fest.
MONTAGE
WKM 560 Plus
Ausleger 560 mm
Wandschiene 520 mm
Gesamttiefe 600 mm
max. Gewicht 200 kg
EDV.Nr. 260078
Querstrebe 45°
Ausleger
Wandschiene
40
600
520 400
60
60
560
Pos. Bezeichnung Stückzahl
1 Wandschiene 2
2 Ausleger 2
3
Schwingungsdämpfer
mit Muttern
4
4 Blechwinkel 4
5 Hammerkopfschrauben 4
6 Querstrebe 45° 2
Lieferumfang
Technische Daten
B
T
