Anschlussfeld – Revox M51/M10 Audio Server Moduls Benutzerhandbuch
Seite 6
Communication - Server
Re:source
4

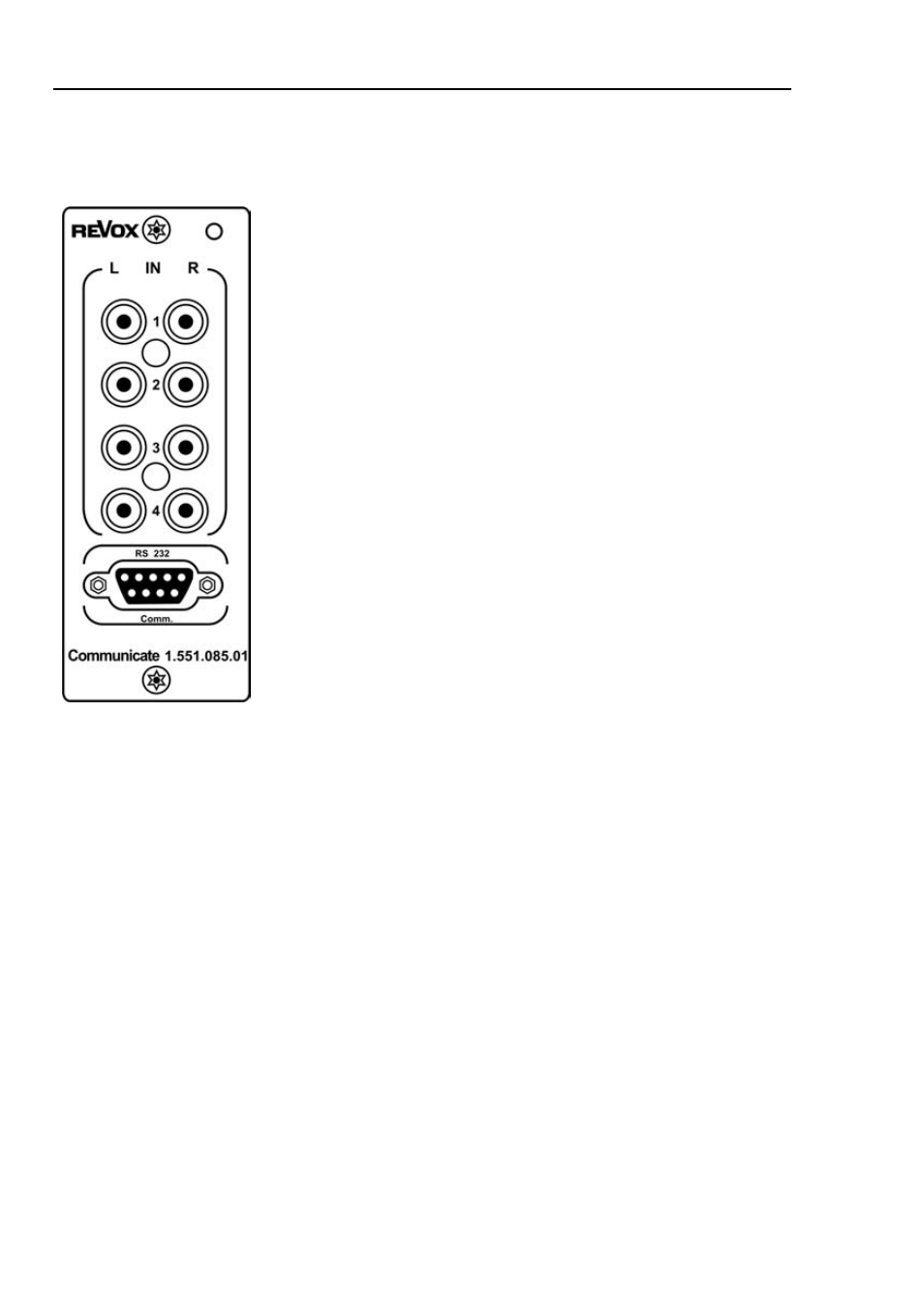

Anschlussfeld
RS232-Verbindung
Die Kommunikationsschnittstelle RS
232 wird bei allen Serverkonfigura-
tionen mit einem 9-poligen SubD-
Kabel (1:1 Verbindung) mit dem
Musikserver
verbunden.
Audio-Verbindungen
Das Server-Modul ist für ein 4-Zonen-
Multiroomsystem ausgelegt und hat
somit auch 4 unabhängige Audio-
eingänge; für jede Zone einen Eingang :
IN 1 für Zone c
IN 2 für Zone d
IN 3 für Zone e
IN 4 für Zone f
Im Multiroombetrieb müssen bei dem
4-Zonen-Musikserver M37 bzw. M57
alle 4 Audioeingänge, bei dem 2-
Zonen-Musikserver M37 dement-
sprechend die ersten zwei Audio-
eingänge durch ein Stereo-Cinch-
Kabel mit dem Musikserver verbunden
werden.
Informationen zu der jeweiligen
Verkabelung finden Sie im nächsten
Kapitel .
