Anschluss server 02
29

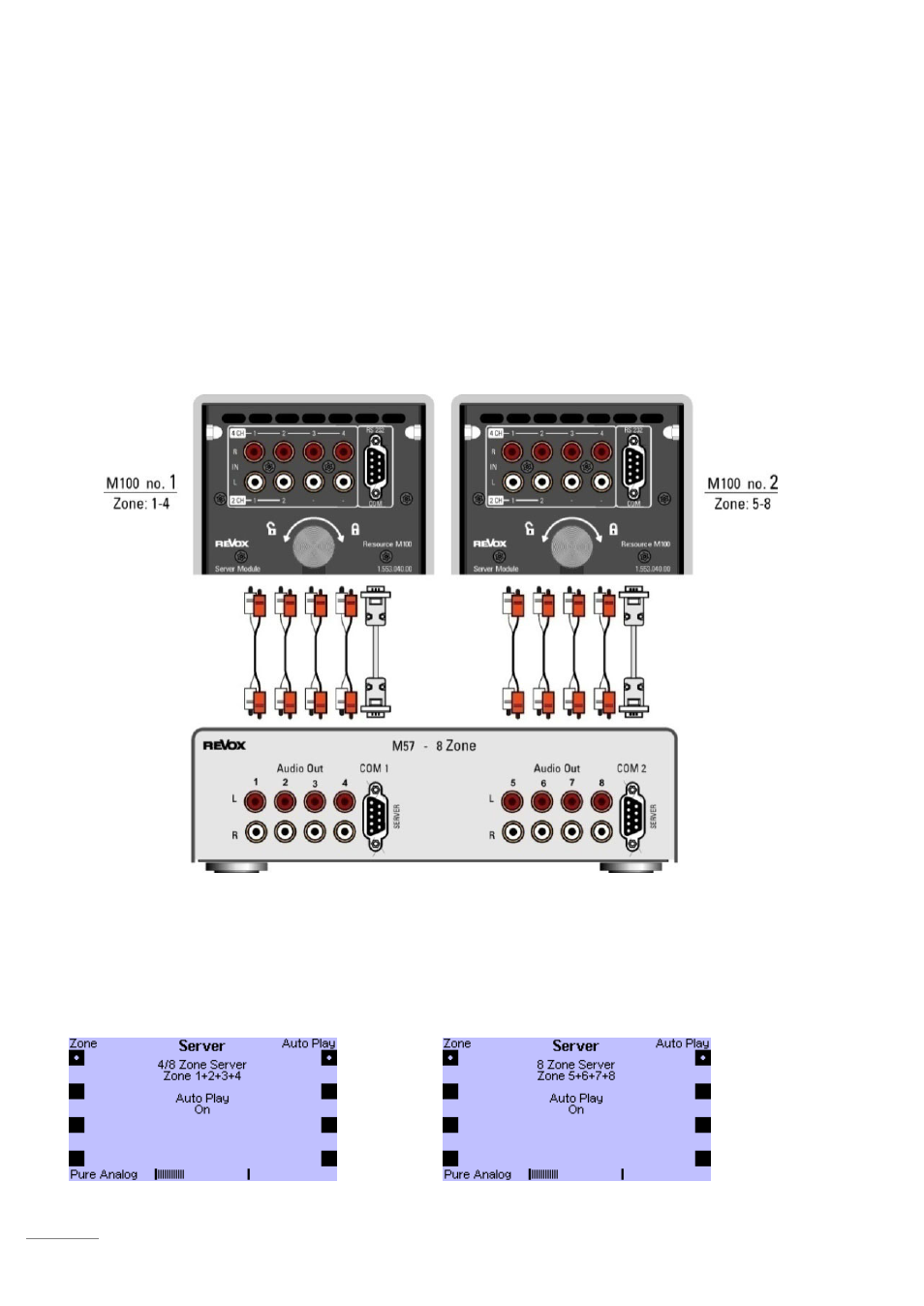

Bei großen Installationen kann das Revox-Multiroomsystem mit einem 8-Zonen
Musikserver M57* ausgestattet werden. Dieser 8-Zonen Server vereint zwei 4-
Zonen Server in einem Gerät und kann gleichzeitig zwei M100/ M10 unabhängig
voneinander bedienen.
1. Jedes der beiden Multiroomsysteme ist mit einem Server-Modul ausge-
stattet. Der Erste wird dabei mit den Audioausgängen 1-4 und COM1 als
Steuerleitung, der Zweite mit den Audioausgängen 5-8 und COM2 ver-
bunden.
2. Wählen Sie im Setup des Server-Moduls für das MR-System Nr. 1 die
Einstellung Zone 1+2+3+4 und für das MR-System Nr. 2 die Einstellung Zone
5+6+7+8
MR-System Nr. 1 MR-System Nr. 2
* Nicht mehr erhältlich
8-Zonen- Musikserver M57-8*
