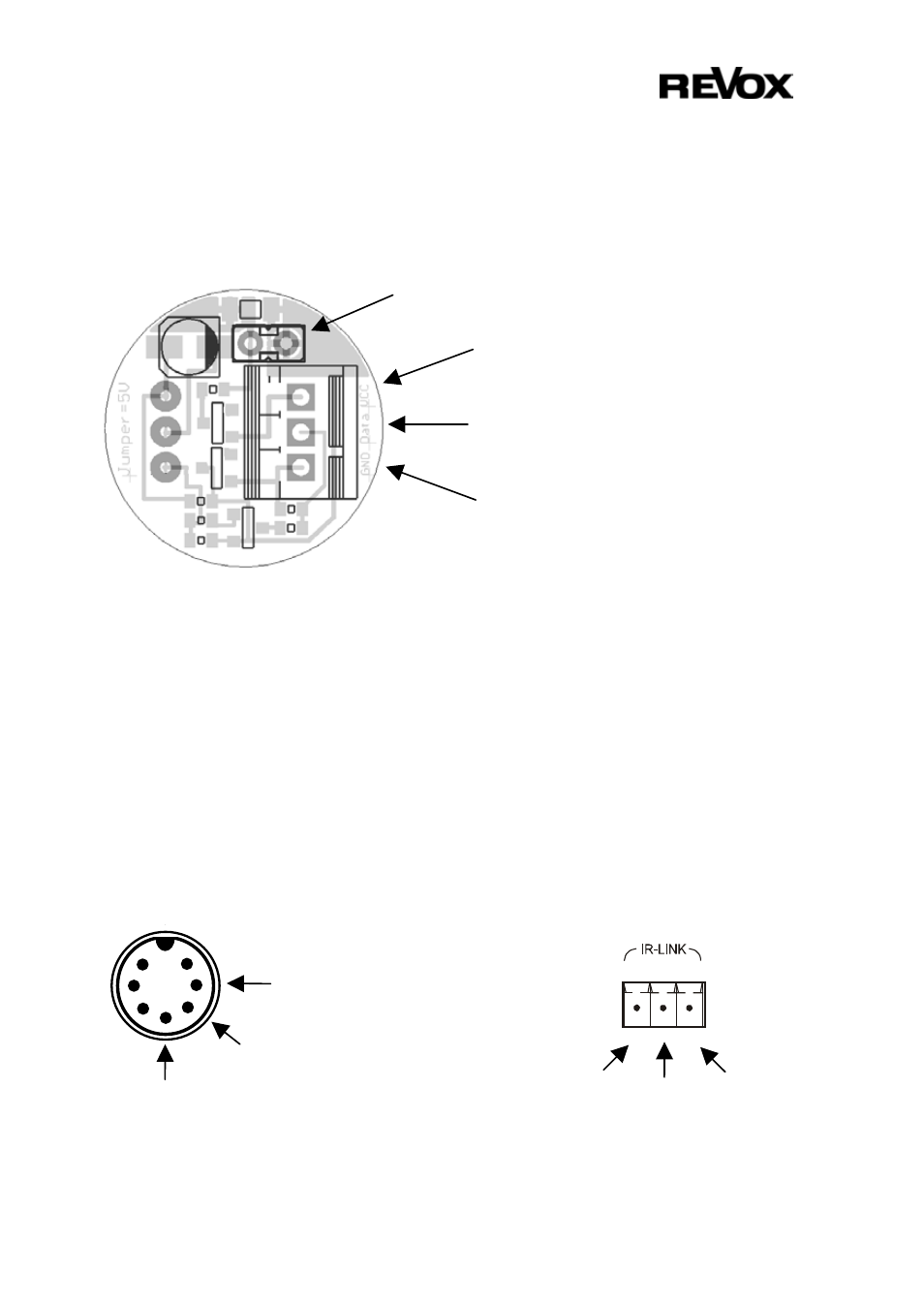

Anschlussplan M204
Das Infrarot-Empfängermodul M204 dient zur Weiterleitung von IR-Befehlen von Revox-
Fernbedienungen an Revox-Anlagen oder an Interface-Module des
M51.
Der Anschluss erfolgt mit dem zweiteiligen Phönixstecker (3-polig) nach dem aufgedruck-
ten Schema der Platine. Zum Einführen der Kabel in den Phönixstecker müssen die
orangefarbenen Schieber mit einem Schraubenzieher herunterdrückt werden.
Das M204 erlaubt unterschiedliche Versorgungsspannungen je nach Jumperstellung.
Wenn eine Versorgungsspannung von 11-20 V (Revox M200, M201, M219) zur Verfügung
steht, sollte diese verwendet werden (Jumper entfernen), ansonsten die 5 V-Spannung.
Bitte überprüfen Sie in jedem Fall vor Inbetriebnahmen die Jumperstellung,
da ansonsten der M204 beschädigt werden könnte!
Als Kabel empfiehlt Revox
ein zweiadrig-abgeschirmtes Kabel (Mikrofon-Kabel),
bei dem die Abschirmung als Masse dient.
Hinweis: Es dürfen bis zu 3 St. M204 parallel geschalten werden!
Max. Länge: 20m
__________________________________________________________
Anschlussfeld
V209/
219:
Anschlussfeld M219, M200
(Ansicht DIN-Stecker: Lötseite)
(Ansicht Phoenix-Stecker:)
External IR-Receiver
IR-LINK
Neben dem Masse- PIN 2 sollte auch
das Gehäuse des 7-poligen DIN-Steckers
mit Masse (GND) verbunden werden.
VCC: 5 V(=) Jumper stecken
VCC: 11-20V(=) Jumper entfernen (M-Serie)
Datenleitung IR
Masse: GND
Jumper-Position
Data-IR
Masse: GND
1
2
3
4
5
6
7
5V DC (Jumper stecken!)
Data-IR
GND
VCC
IN
+
-
