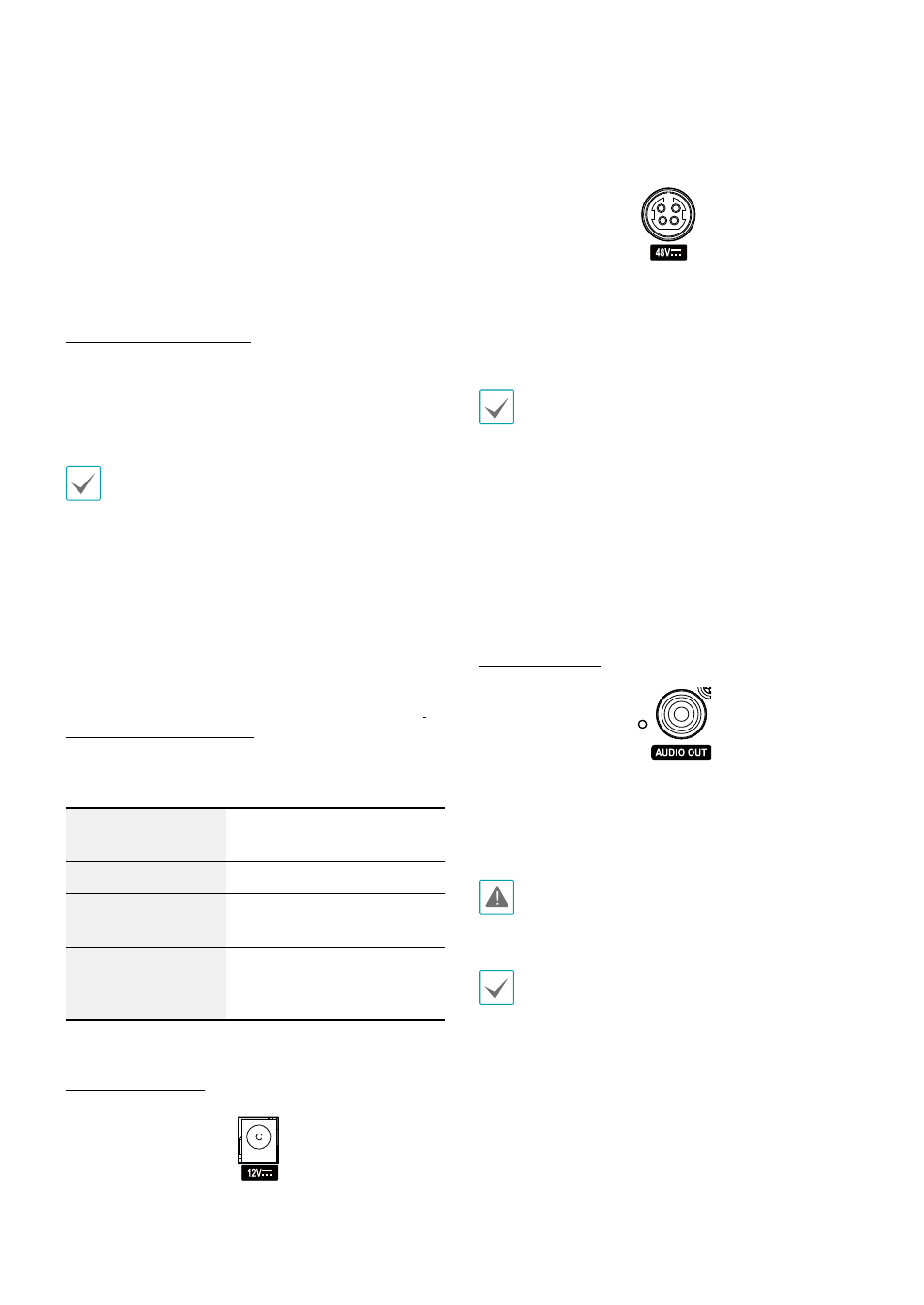

Teil 1 – Einführung
17
• Alarmeingang 1 bis 4
Dieser NVR kann auf Ereignissignale von externen
Alarmeingangsgeräten reagieren. Mechanische oder
elektrische Schalter können an die Alarmeingänge 1
bis 4 und den GND-Anschluss (Masse) angeschlossen
werden. Damit das Signal eines Alarmeingangsgeräts
vom NVR erkannt wird, muss das Signal eine Spannung
von weniger als 0.3V haben und mindestens 0,5
Sekunden andauern. Der Spannungsbereich des
Alarmeingangs beträgt 0V bis 5V. Weitere Informationen
zum Einrichten eines Alarmeingangs finden Sie unter
Alarmeingang on page 49.
• GND (Masse)
Schließen Sie das Massekabel des Alarmein- oder
ausgangs an den GND-Anschluss an.
Alle mit „GND“ gekennzeichneten Anschlüsse verfügen
über eine gemeinsame Masse.
• NO (Relaisalarmausgänge)
Dieser NVR kann Signalhörner, Alarmleuchten oder
andere externe Geräte aktivieren/deaktivieren.
Mechanische oder elektrische Schalter können an die
NO- und COM-Anschlüsse angeschlossen werden.
Die elektrischen Daten sind 2A Synchr. bei 125VAC
und 1A Synchr. bei 30VDC. Weitere Informationen
zum Einrichten eines Alarmausgangs finden Sie unter
Alarmausgang on page 54.
• Anschlussanordnung
ALARMEINGANG
1 bis 4
Alarmeingang 1 bis 4
GND Masse
ALARMAUSGANG
COM
Gemeinsames Relais
ALARMAUSGANG
NO
Schließkontakt (Normally
Open) als Relaisalarmausgang
(verbunden mit COM-Port)
Netzkabelanschluss
Dieser NVR hat keine Ein-/Ausschalttaste und wird
eingeschaltet, sobald er an eine Stromversorgung
angeschlossen wird. Schließen Sie die Steckverbindung
(12V) des Adapters an den NVR und anschließend das
Netzkabel des Adapters an die Steckdose.
Dieser NVR dient als PSE (Power Source Equipment),
um eine PoE-fähige Netzwerkkamera zu versorgen.
Schließen Sie die Steckverbindung (48V) des Adapters
an den NVR und anschließend das Netzkabel des
Adapters an die Steckdose.
• Verlegen Sie das Netzkabel so, dass niemand
darüber stolpern kann und es nicht durch Stühle,
Schränke, Tische oder andere Objekte in der
Nähe beschädigt werden kann. Verlegen Sie das
Netzkabel nicht unter Teppichen.
• Das Netzkabel ist geerdet. Modifizieren Sie den
Netzstecker nicht, auch wenn Ihre Steckdose keinen
Erdungskontakt hat.
• Schließen Sie nicht mehrere Geräte an einer
einzigen Steckdose an.
Werkseinstellung
Neben dem Audioausgangsport auf der Rückseite des
NVRs befindet sich eine Taste, die bei Betätigung alle
Einstellungen des NVRs auf die Werkseinstellungen
zurücksetzt.
Das Rücksetzen auf die Werkseinstellungen löscht alle
NVR-Einstellungen, die vom Benutzer vorgenommen
wurden.
Alle mit „GND“ gekennzeichneten Anschlüsse verfügen
über eine gemeinsame Masse.
1
Schalten Sie den NVR aus.
2
Führen Sie eine aufgebogene Büroklammer in die
Öffnung der Taste und drücken Sie diese. Halten Sie
die Taste gedrückt und schalten Sie den NVR ein.
