An den Anschlussfeldern des TV-
Geräts können Sie Signaleingangskabel
sowie verschiedene andere Geräte,
wie einen Videorecorder oder ein
über BeoLink integriertes
Bang & Olufsen Audiosystem,
anschließen.
Sie müssen die Geräte, die Sie an
diese Buchsen anschließen, im Menü
ANSCHLÜSSE registrieren. Weitere
Informationen finden Sie im
Referenz-Handbuch auf den Seiten
14 und 40.

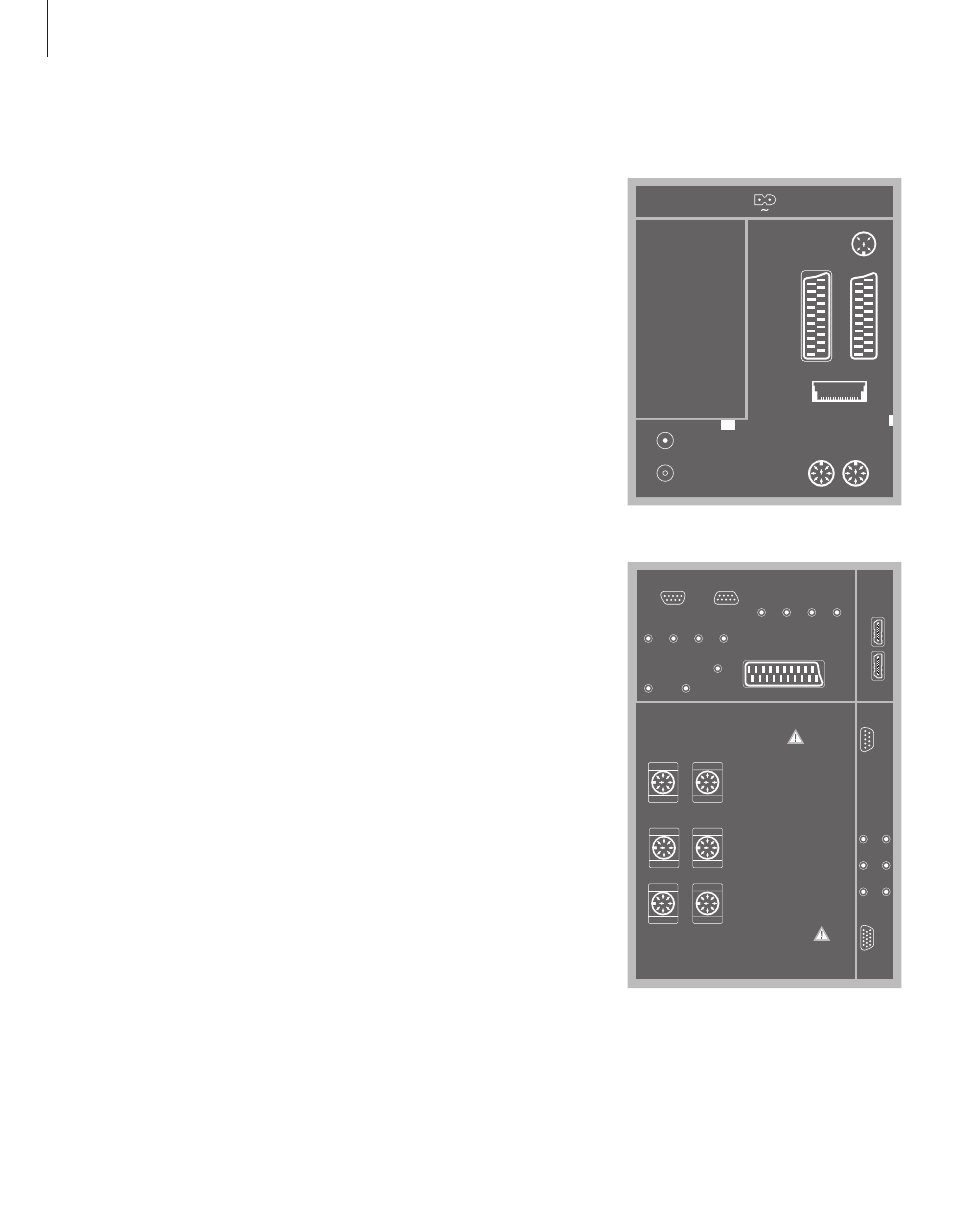

Anschlussfelder
Anschlussfeld 1
~
Netzanschluss
STAND
Für den Anschluss eines Motor-Drehfußes
AV 2
21-polige Buchse für den AV-Anschluss
zusätzlicher Videogeräte
AV 1
21-polige Buchsen für den AV-Anschluss weiterer
Geräte, wie eines DVD-Players, einer Set-top Box,
eines Decoders oder eines Videorecorders
MASTER LINK
Buchse für den Anschluss eines kompatiblen
Bang & Olufsen Audiosystems. Die Buchse dient
auch für den Anschluss des BeoLink-Systems zur
Verteilung des Tons im ganzen Haus.
LINK TV OUT
Antennenausgang für die Verteilung von
Videosignalen in andere Räume
TV IN
Eingang für Außenantenne oder Kabelnetz
DVB
Antenneneingangsbuchse für ein digitales TV-
Signal; nur verfügbar, wenn Ihr TV-Gerät mit dem
optionalen DVB-Modul ausgestattet ist
CINEMA CONTROL
Wenn Ihr TV-Gerät über die Option Cinema
Control verfügt, können Sie z. B. Projektorleinwand,
Beleuchtung und Jalousien mit ihrer Bang & Olufsen
Fernbedienung steuern. Wenden Sie sich bei
weiteren Fragen bitte an Ihren Bang & Olufsen
Fachhandelspartner.
POWER LINK CENTRE
Zum Anschluss eines mittleren Lautsprechers,
wie z. B. BeoLab 7-1. Weitere Informationen zum
Lautsprecheranschluss finden Sie in der Anleitung
des Lautsprechers.
Anschlussfeld 1
Anschlussfeld 2
IR CONTROL OUT
DATA DVB DATA
AV 3
C1 C2 C3 C4
Y
A
B
DIGITAL AUDIO IN
A1 A2 A3 A4
IR-IN
P2 P1 BtB
VGA
PROJECTOR
HDMI
IN
Pb
Pr
VIDEO
L
R
REAR FRONT
SUBWOOFER
REAR
SURROUND SOUND SPEAKERS
FRONT
CINEMA
CENTRE
AV4
STAND
AV 1
MASTER LINK
POWER LINK
CENTRE
TV IN
DVB
CINEMA
CONTROL LINK TV OUT
AV 2
