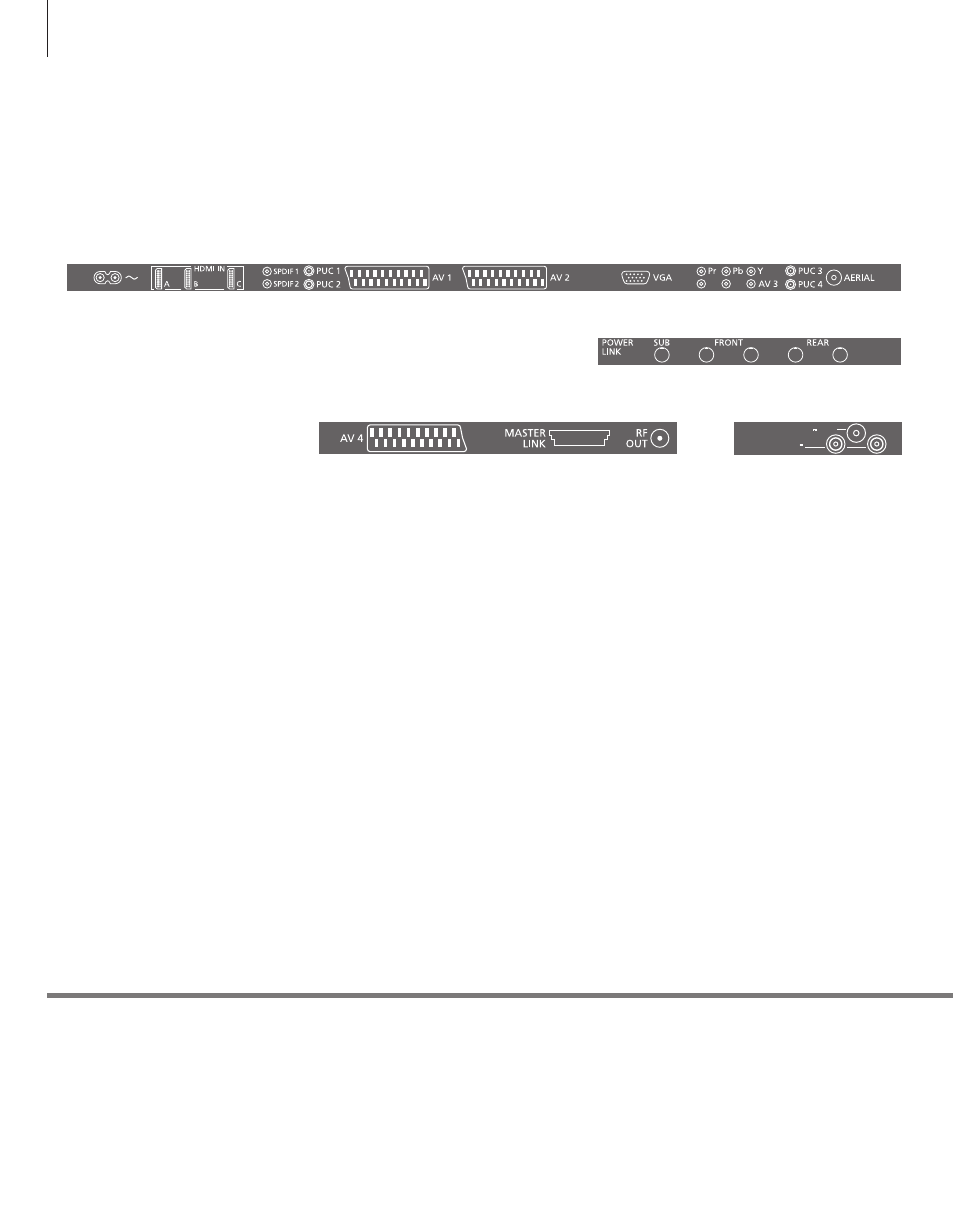

Anschlussfelder
Sämtliche Geräte, die Sie am Hauptanschlussfeld anschließen, müssen im
CONNECTIONS-Menü registriert werden.
Nützliche Hinweise
~ – Netzanschluss
Netzanschluss
HDMI IN (A–B, und C bei manchen Modellen)
Zum Anschluss einer High-Definition-Multimedia-
Interface-Videoquelle oder eines PCs. Die Quellen
können in jeder AV-Buchsengruppe registriert
werden. Um die Anzahl der HDMI-Buchsen zu
erweitern, können Sie einen HDMI-Expander an
die HDMI C-Buchse (oder, falls diese nicht
vorhanden ist, an die HDMI B-Buchse) anschließen.
SPDIF (1–2)
Digitaler Audioeingang (z. B. für einen DVD-Player).
Sie können die Buchse zusammen mit einer AV-
Buchse verwenden.
PUC (1–4)
Für IR-Steuersignale an ein externes Gerät, das an
einer AV-Buchse angeschlossen ist
AV (1–2)
21-polige Buchsen für den AV-Anschluss weiterer
Geräte, wie eines DVD-Players, einer Set-top Box,
eines Decoders oder eines Videorecorders
VGA (AV3)
Um bei Anschluss eines PCs analoge Grafiken
empfangen zu können
AV3 (video, L, R)
Anschluss für das Audiosignal (rechter bzw. linker
Tonkanal) und für Videosignale von einer externen
Quelle
Y – Pb – Pr (AV2–4, 6)
Für Videosignale von einer externen Quelle, wie
z. B. einer HDTV-Quelle. Sie können diese Buchse
zusammen mit einer AV-Buchse oder einer
digitalen Audiobuchse verwenden.
AERIAL
Antenneneingangsbuchse für ein analoges TV-Signal
Netzkabel und -stecker
Das mitgelieferte Netzkabel mit Stecker wurde speziell für dieses Produkt entwickelt. Tauschen Sie den Stecker nicht
aus. Wenn das Netzkabel beschädigt wird, müssen Sie bei Ihrem Bang & Olufsen Fachhändler ein neues anfordern.
Stecken Sie das Netzkabel in die ~-Buchse am seitlichen Anschlussfeld Ihres TV-Geräts und in eine Wandsteckdose ein.
Der IR-Empfänger leuchtet rot auf und das TV-Gerät befindet sich im Standby-Betrieb. Es kann jetzt eingeschaltet werden.
5V 50 mA
DVB-T/C
DVB-S
14/18V
400 mA
20
Systemmodulbuchsen (optional)
DVB-Modulbuchsen (optional)
Buchsen für das Surround-Sound-Modul
Standardbuchsen
