25 SE
Börja använda apparaten / Användning Indrivningsapparatens säkerhet / Börja använda apparaten
Anslut apparaten till en lämplig tryckluftskälla.
1. För att göra detta trycker du på tryckluftsslang-
ens snabbkoppling (ingår inte i leveransen) på
gängnippeln ¼“
4 till den tryckluftsdrivna
häftpistolen.
Låsningen sker automatiskt.
2. Anslut tryckluftsslangens andra ände med
(filter)-tryckregleringen på kompressorn.
Ladda magasinet
1. Tryck på magasinsspaken 12 och dra tillbaka
magasinskåpan ända till anslaget.

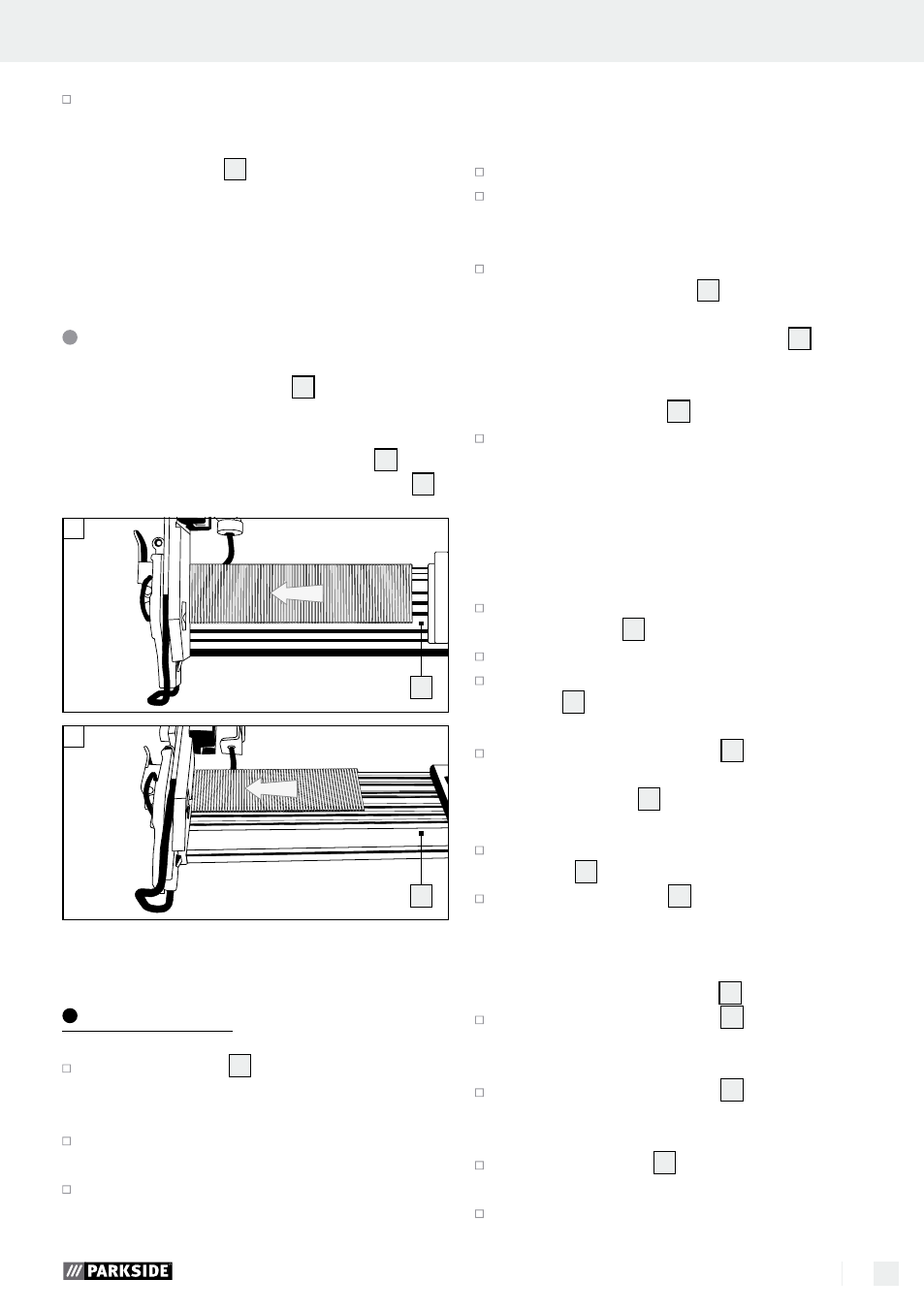

2. Lägg in indrivningsmaterialet (spikar, se bild 01
eller klamrar, se bild 02) i magasinet 5 . Klam-
rarna måste sättas fast ovanpå magasinet 5 .
02
5
01
5
3. Skjut magasinskåpan framåt tills den hakar i.
Användning
Ladda magasinet 5 till den tryckluftsdrivna
häftpistolen, sås som beskrivs i kapitlet „Ladda
magasin“.
Ställ in korrekt arbetstryck med hjälp av tryck-
reduceraren.
Var uppmärksam på att inte överskrida ett max-
imalt arbetstryck på 8 bar på apparaten.
Ett för högt arbetstryck leder inte till ökade pre-
standa, utan ökar bara tryckluftsförbrukningen
och slitage på utrustningen.
Sätt på kompressorn.
Låt kompressorn en gång arbeta så länge tills
det maximala panntrycket uppnåtts och appa-
raten stänger av sig.
Placera trycklufts-häftapparaten på arbetsstyck-
et och tryck på utlösaren
2 .
ANMÄRKNING: Trycklufts-häftpistolen är
utrustad med en utlösningsanordning
8 . In-
drivningsmaterialet lämnar apparaten först när
trycklufts-häftpisolens mynning trycks mot arbets-
stycket och utlösaren
2 aktiveras.
Kontrollera att indrivningsföremålet har drivits
in i enlighet med vad som krävs.
– Om indrivningsföremålet sticker ut ökar du
lufttrycket i steg om 0,5 bar.
– Om indrivningsföremålet har sjunkit in för
djupt minskar du lufttrycket i steg om 0,5 bar.
Alternativt kan du öka arbetstempot genom att
hålla utlösaren
2 intryckt.
Placera trycklufts-häftpistolen på arbetsstycket.
Tryck apparaten mot arbetsstycket tills myn-
ningen
9 rör vid detta. Indrivningsmaterialet
lämnar apparaten.
Så länge du håller utlösaren 2 intryckt lämnar
ett styck indrivningsmaterial apparaten varje
gång mynningen
9 rör vid arbetsstycket.
Alternativt kan du också trycka apparatens
mynning
9 kontinuerligt mot arbetsstycket.
Varje gång utlösaren 2 aktiveras lämnar ett
styck av indrivningsmaterialet apparaten.
ANMÄRKNING: En fininställning kan därutöver
göras med den räfflade skruven
7 .
Skruva den räfflade skruven 7 nedåt för att
driva in indrivningsföremålet djupare i arbets-
stycket.
Skruva den räfflade skruven 7 uppåt för att
driva in indrivningsföremålet mindre djupt i ar-
betsstycket.
Vrid frånluftsblädet 1 för att leda den utström-
mande luften i önskade riktning.
Skilj apparaten från kompressorn efter avslutat
arbete.
