Seite 4: Eléments d'assemblage
4
Consignes générales pour un montage
réussi
Veuillez lire avec attention les instructions de montage
et respectez les consignes de sécurité. Réservez
suffisamment de temps à l'assemblage du barbecue.
Prévoyez auparavant une surface de travail plane de
deux à trois m². Retirez l'appareil de l'emballage !
Déposez les pièces et les outils nécessaires à portée
de main.
Attention : ce n'est qu'une fois le montage terminé,
vous serrerez les vissages fermement. Dans le cas
contraire, des tensions indésirables pourraient se
produire.
LISTE DES PIECES DETACHEES
A: Coupe-vent
1
B: Gril
1
C: Poignées en bois pour le gril
2
D: Grille à charbon
1
E: Poignée
2
F: Bac à charbon
1
G: Dos de la colonne
1
H: Face de la colonne
1
I:
Bac à cendres
1
J:
Socle
1
K: Disque de ventilation
1
Préparer le montage
Vérifiez l'intégralité des pièces à l'aide de la liste et
du schéma ci-dessous. Préparez les pièces et les outils
nécessaires à l'assemblage:

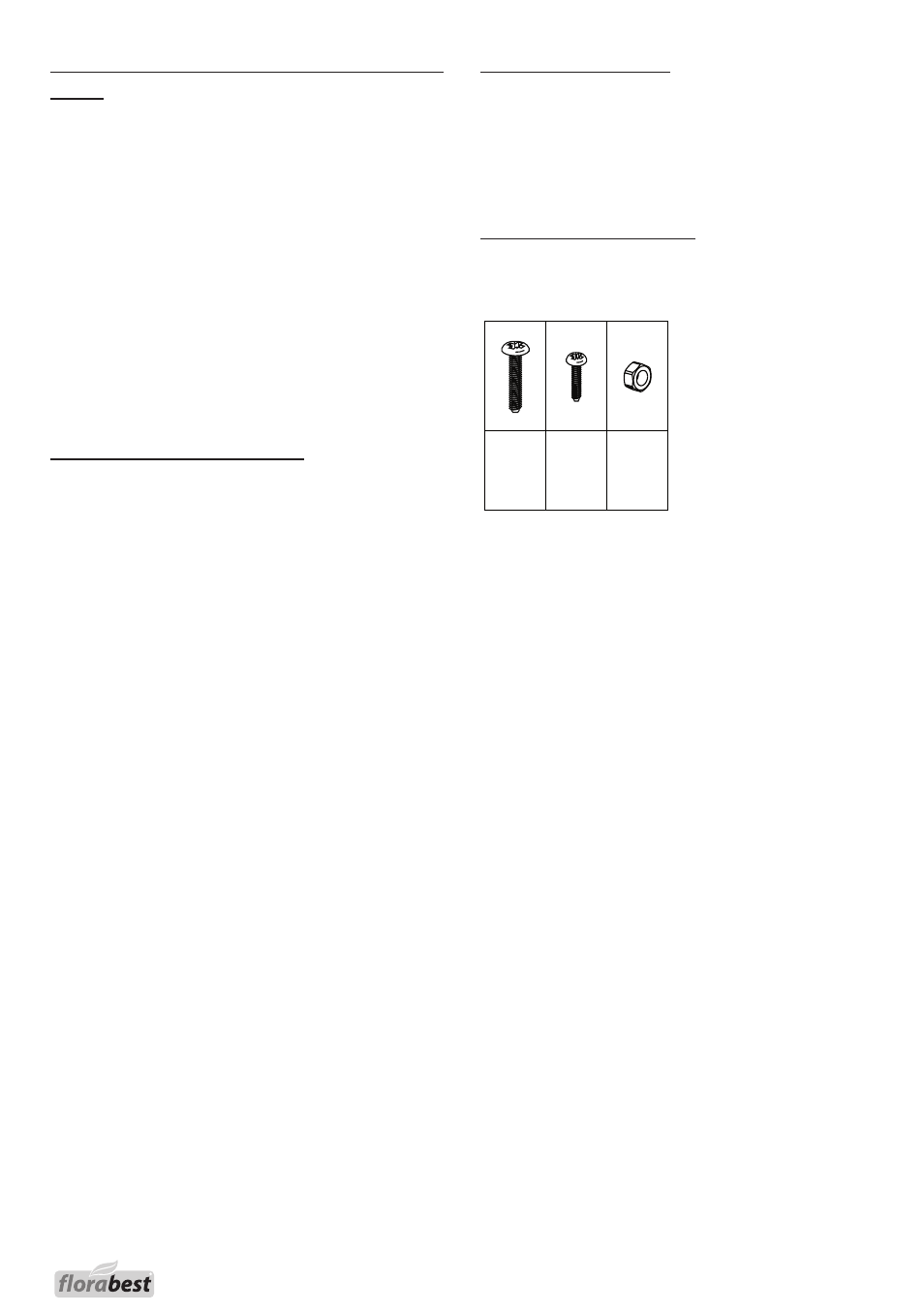

Eléments d'assemblage
(L
es
éLéments
de
Liaison
prémontés
sont
égaLement
mentionnés
)
M5x25
2x
M5x10
22x
M5
24x
