5
Sklapanje
OPREZ!
Glave vijaka bi radi vlastite sigurnosti uvijek
trebale biti okrenute prema van, jer u
suportonom može doći do ozljeda.
Tek nakon završetka sklapanja pritegnite
sve vijke; u suprotnom dolazi do neželjenog
naprezanja materijala.
1. Iznad svakog gornjeg kraja nogu (I + O)
postavite jedan držač lima za hvatanje pepela
(J) i jedan pojačivač noge (H). Sklopite noge (I
+ O) prema prikazanom redoslijedu na posudu
za vatru (G). Koristite M6x30 vijke i podloške
Ø6,4xØ18.
2. Zakačite prednji dio žičanog elementa za
odlaganje (L) u donju rupu noge bez kotača (O).
Provucite krajeve žičanog elementa za
odlaganje (L) kroz donje rupe na nogama (I).
Postavite kotače (K) pomoću podložnih pločica
Ø8xØ18 i samokočionih matica M8 na krajeve
žičane police (L).
3. Pričvrstite dvije ručke (A) na posudu za vatru
(G) uz pomoć M6x10 vijaka, podloški Ø6,4xØ12
i matica M6. Držač poklopca (D) se pričvršćuje
na unutrašnjoj strani poklopca (C) uz pomoć
M6x10 vijaka, podloški Ø6,4xØ12 i matica M6
na ručku (A.
4. Pričvrstite ploče za zračenje (B) sa M4x10
vijcima, podloškama Ø4,2 i maticama M4 sa
vanjske strane na posudu za vatru (G) i na
poklopac (C).
5. Zakačite lim za hvatanje pepela (N) u njegove
držače (J) između nogu (I + O).
6. Položite rešetku za ugljen (F) i rešetku
za roštilj (E) u posudu za vatru (G). Po
potrebi postavite elemente za dijeljenje
ugljena (P) na rešetku za ugljen (F).
Obratite pozornost i na upute na slijedećim
stranicama.
UPOZORENJE!
Roštilj tijekom rada mora stajati na stabilnoj i
čvrstoj podlozi, jer u suprotnom može pasti.

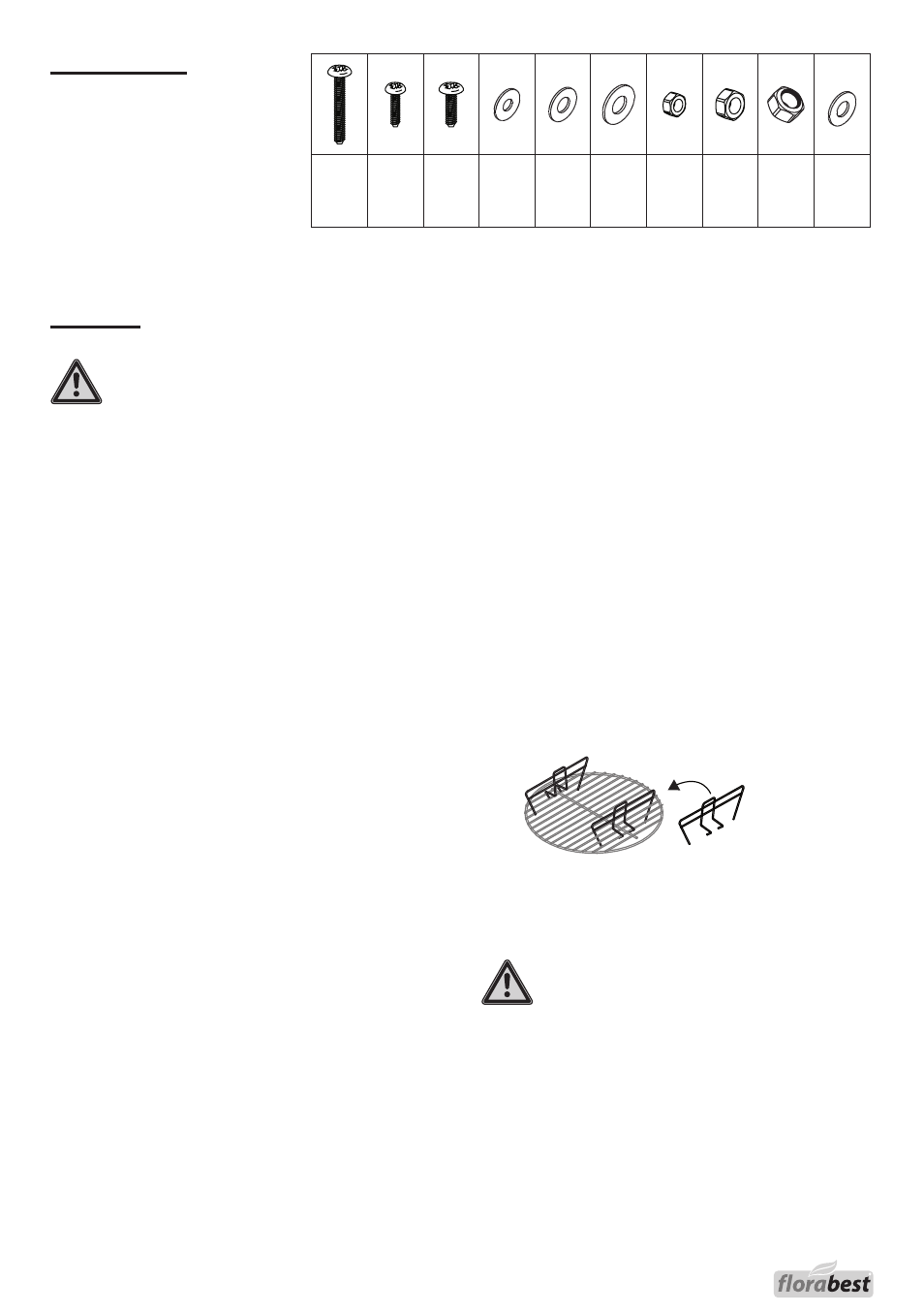

Vezni elementi
M4x10
2x
M6x10
6x
Ø4,2
2x
Ø6,4xØ12
6x
Ø6,4xØ18
3x
M4
2x
M6
6x
M6x30
3x
M8
2x
Ø8xØ18
2x
