30 SMFB 2.1 A1
NL
5) Plaats twee van de klittenband-punten
23
in de helm om de luidsprekers 9
aan te brengen: Breng deze aan op de plaatsen waar zich de oren van
de helmdrager bevinden. Trek de beschermfolie van de kleefzijde van de
klittenband-punten
23 en plak deze op de gewenste plaatsen.
OPMERKING
► Wanneer de voering van de helm ook zonder de klittenband-punten
23
de
luidsprekers 9 vasthoudt, hebt u de klittenband-punten 23 niet nodig.
6) Druk de luidsprekers 9 op de klittenband-punten 23 in de helm.
7) Geleid de kabel voor zover mogelijk onder de helmvoering.

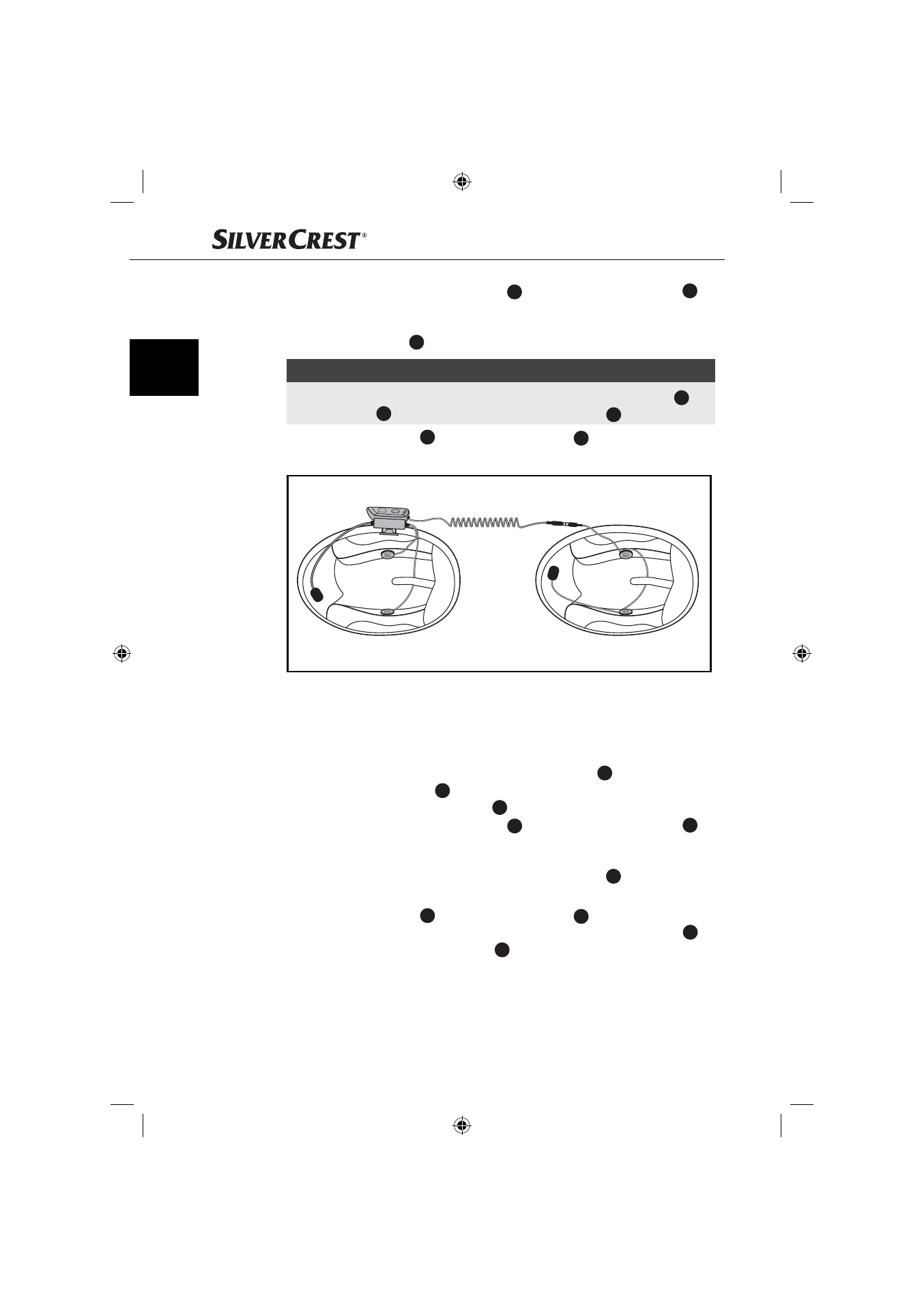

Afb.1
Passagierseenheid aanbrengen op de helm
Monteer de passagierseenheid op de helm (zie afb.1):
1) Plaats het klittenband-punt voor de passagierseenheid 25 zodanig in de
helm, dat de microfoon 17 naar voren wijst. Trek de beschermfolie van de
kleefzijde van het klittenband-punt 25 en plak dit op de gewenste plaats.
Plaats twee van de klittenband-punten 23 in de helm om de luidsprekers 18
van de passagierseenheid aan te brengen: Breng deze ongeveer aan op
de plaatsen waar zich de oren van de helmdrager bevinden. Trek de be-
schermfolie van de kleefzijde van de klittenband-punten
23
en plak deze
op de gewenste plaatsen.
2) Druk de luidsprekers 18 op de klittenband-punten
23
in de helm. Druk de
passagierseenheid op het klittenband-punt voor de passagierseenheid 25 .
Let er daarbij op dat de microfoon 17 naar voren wijst.
3) Geleid de kabel voor zover mogelijk onder de helmvoering.
