PTW 1500 A1
19
– qui autorise que l'appareil puisse être
orienté de 45° vers le bas ;
– qui permette que la distance entre
l'appareil et les personnes, les
animaux et les plantes soit au moins
égale à 1 m
– sur un mur dont la solidité soit
suffisante ;

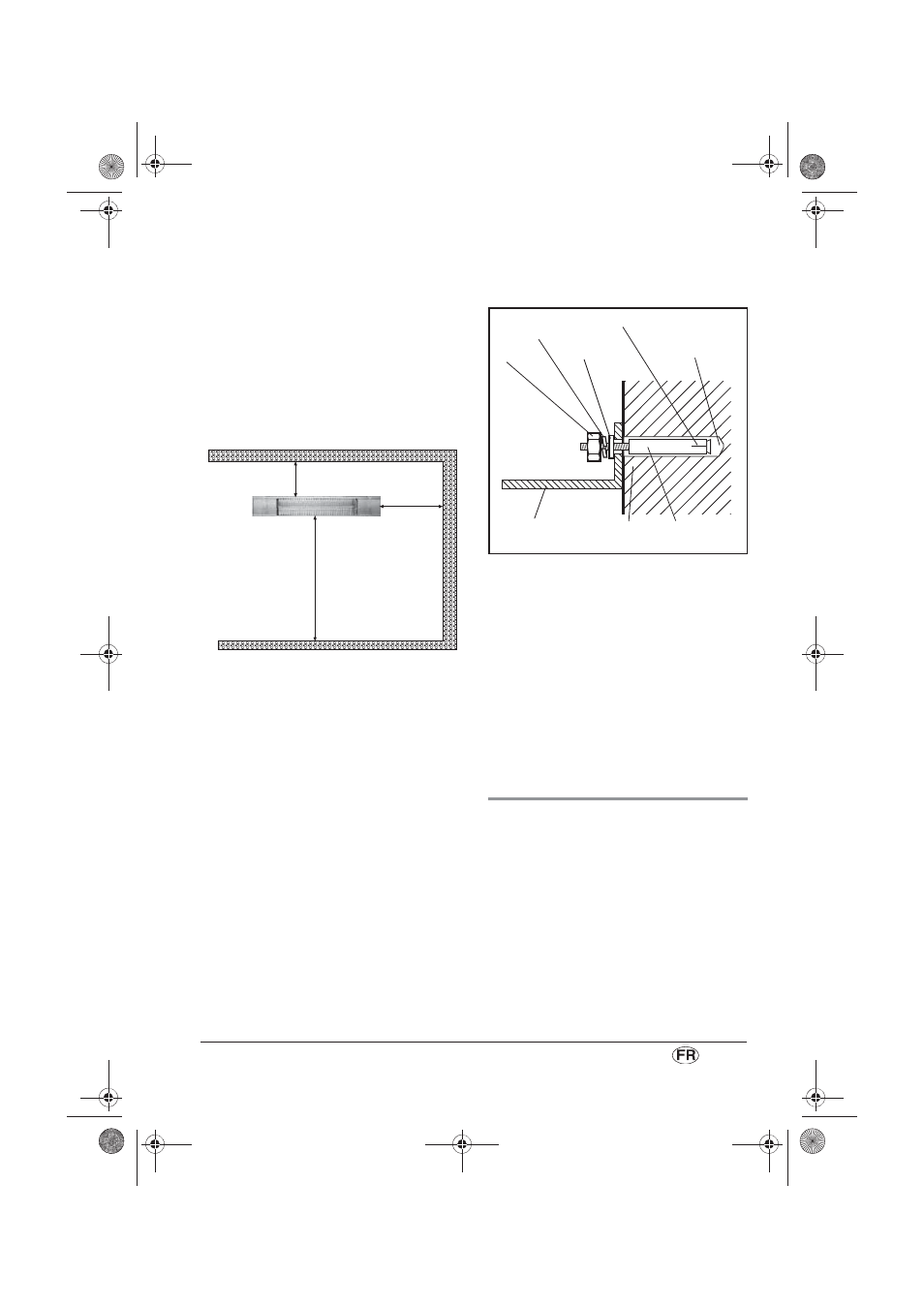

– pour lequel les cotes de distances aux
parois environnantes respectent les
indications du schéma suivant :
Remarque : L'appareil a été
entièrement fabriqué en matériau
inoxydable et peut par conséquent être
soumis aux conditions
environnementales normales.
2. Percez 3 trous de 10 mm de diamètre
conformément à ceux qui sont présents
sur l'équerre de fixation 10. La
profondeur de perçage est environ de
55 mm.
3. Nettoyer le trou de perçage de la
poussière de perçage, parce que les
chevilles de maçonnerie 9 pourraient
autrement coincer.
4. Insérez les chevilles de maçonnerie 9
dans les trous. Vous pouvez aider avec
martelage léger. Le filet ne peut pas être
endommagé ainsi.
5. Fixez l'équerre de fixation 10.
Remarque : Nous recommandons de
procéder au montage sur un mur solide,
de maçonnerie ou de béton.
6. Fixez l'appareil sur l'équerre de
fixation 10 avec les écrous et boulons 8
fournis.
7. Ajustez l'angle d'orientation de
l'appareil, comme vous le souhaitez.
8. Vissez et bloquez les boulons.
Remarque : Vous devriez vérifier à
intervalles réguliers que les boulons ne
se sont pas desserrés. Le cas échéant,
revissez et bloquez les boulons.
5.3 Raccordement électrique avec la
fiche secteur
Insérez la fiche secteur dans une prise
électrique en conformité avec les données
techniques (voir « 3. Caractéristiques
techniques » à la page 14).
Remarques :
• L’appareil consomme jusqu’à 7 ampères
(1500 Watt). Si d'autres
consommateurs de courant sont
branchés sur le même circuit, veillez à ce
que la charge maximale admissible du
disjoncteur général ne soit pas
min. 20 cm
min. 50 cm
min. 180 cm
Chevilles de
maçonnerie 9
Mur
Équerre de
fixation 10
Écrou
Rondelle
élastique
Fentes
10 x 55 mm
