Multi-Contact MA275 Benutzerhandbuch
Multi-Contact Relais
Advanced Contact Technology
www.multi-contact.com
1 / 8
PV-ADSP4-S2/...
PV-ADBP4-S2/...
PV-SVK4
PV-SSH4
PV-BVK4
MA000 (de_en)
Montageanleitung
MA000 (de_en)
Assembly instructions
MA275 (de_en)
Montageanleitung
MA275 (de_en)
Assembly instructions

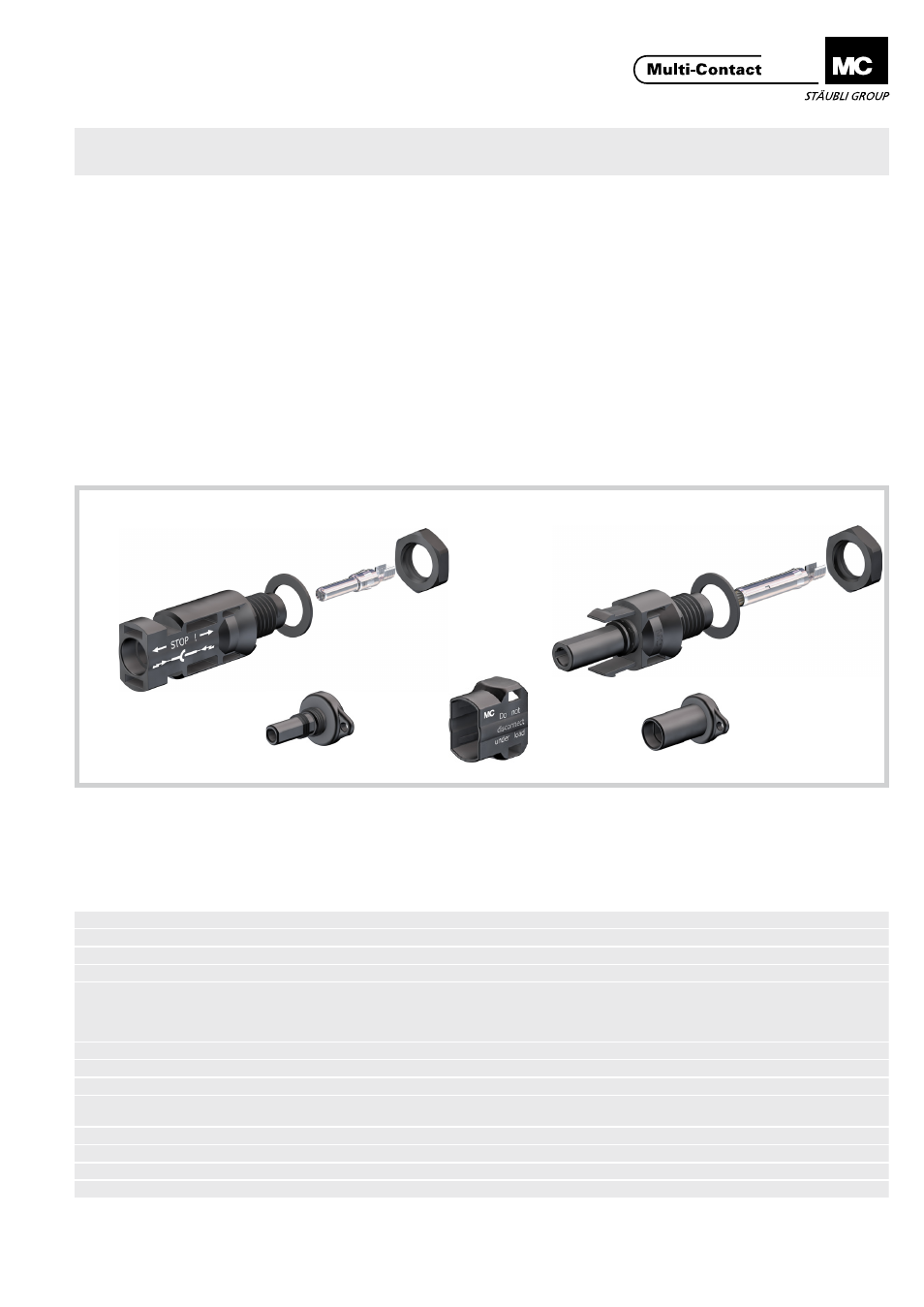

PV Aufbaudosenbuchse PV-ADBP4-S2/...
PV Aufbaudosenstecker PV-ADSP4-S2/...
PV Aufbaudosenbuchse mit Leitung
MC-K.../PV-ADBP4-S2/...
PV Aufbaudosenstecker mit Leitung
MC-K.../PV-ADSP4-S2/...
PV Female panel receptacle PV-ADBP4-S2/...
PV Male panel receptacle PV-ADSP4-S2/...
PV Female panel receptacle with cable
MC-K.../PV-ADBP4-S2/...
PV Male panel receptacle with cable
MC-K.../PV-ADSP4-S2/...
Inhalt
Sicherheitshinweise....................................................................2
Erforderliches Werkzeug ...........................................................4
Abisolieren .................................................................................5
Crimpen .....................................................................................5
Montage der Kupplungen ..........................................................6
Montage-Prüfung ......................................................................7
Stecken und Trennen .................................................................8
Content
Safety Instructions ......................................................................2
Tools required ............................................................................4
Stripping ....................................................................................5
Crimping ....................................................................................5
Installation of couplings ............................................................5
Assembly check ........................................................................7
Plugging and unplugging ..........................................................8
Aufbaudosenstecker
Male panel receptacle
Aufbaudosenbuchse
Female panel receptacle
Technische Daten
Technical data
Steckverbindersystem
Connector system
MC4
Isolationsmaterial
Insulation material
Polycarbonat / Polycarbonate
Flammklasse
Flame class
UL-94 V0
Bemessungsspannung (IEC)
Rated voltage (IEC)
1000 V DC
Bemessungsstrom IEC (85°C)
Rated current IEC (85°C)
17 A (1,5 mm
2
)
22,5 A (2,5 mm²; 14 AWG)
39 A (4 mm², 12 AWG)
45 A (6 mm
2
, 10 AWG)
Prüfspannung
Test voltage
6 kV (50 Hz, 1 min.)
Umgebungstemperaturbereich
Ambient temperature range
-40 °C...+85 °C (EN 50521)
Obere Grenztemperatur (IEC)
Upper limiting temperature (IEC)
105 °C
Schutzart, gesteckt
ungesteckt
Degree of protection, mated
unmated
IP65; IP68 (1 m/1 h)
IP2X
Überspannungskat. / Verschmutzungsgrad
Overvoltage category / Pollution degree
CATIII / 3
Kontaktmaterial
Contact material
Kupfer, verzinnt / Copper, tin plated
Kontaktwiderstand der Steckverbinder
Contact resistance of plug connectors
0,35 mΩ
Schutzklasse
Safety class
II
Die hier beschriebenen Komponenten berücksichtigen die einschlägi-
gen Normen und Vorschriften nach
EN 50521: Steckverbinder für Photovoltaik-Systeme - Sicherheitsan-
forderungen und Prüfungen.
All components described herein fullfil the corresponding standards
EN 50521: Connectors for photovoltaic systems. Safety requirements
and tests.
Optional:
