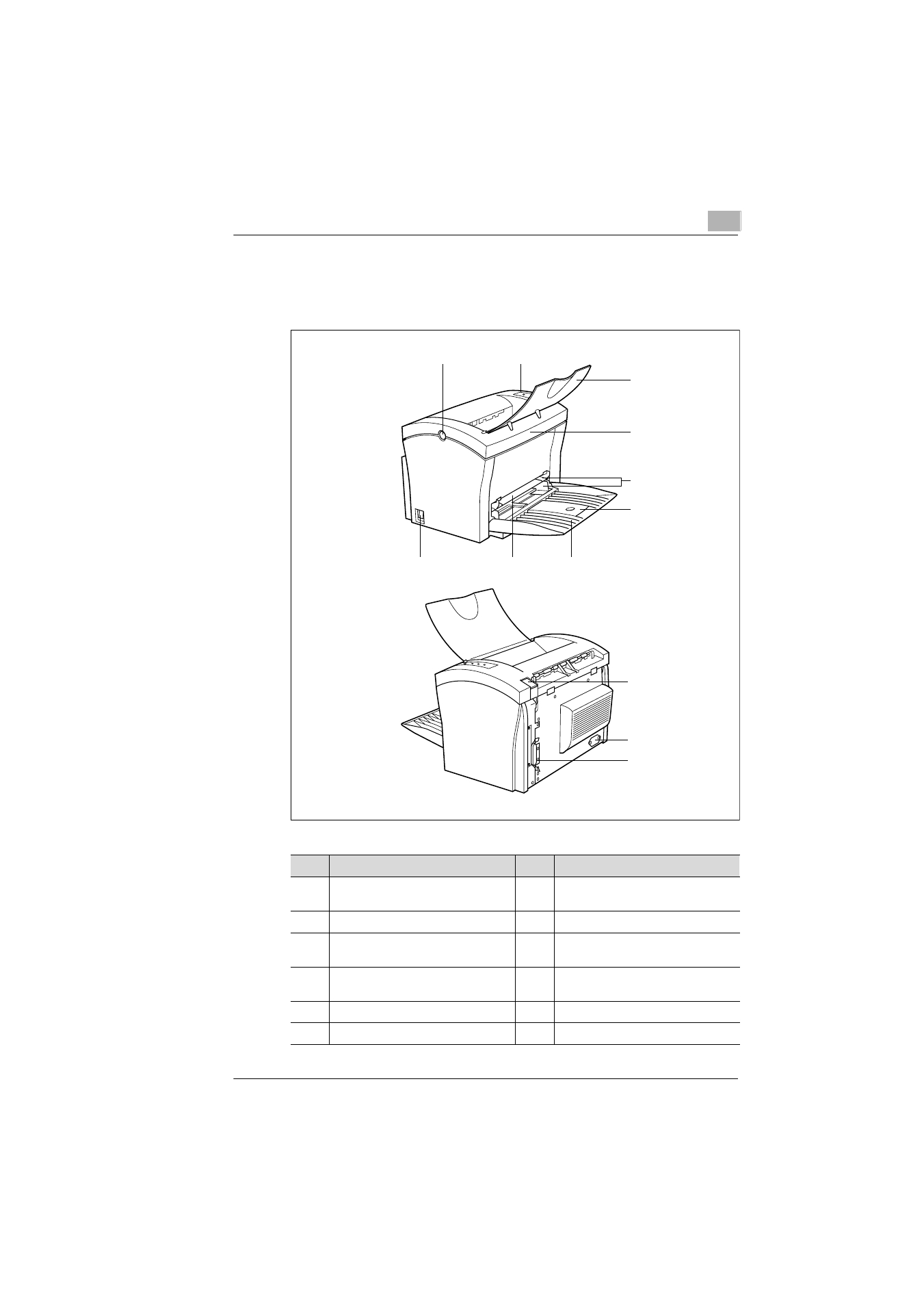

2.2 Geräteübersicht
Druckerteile außen
1 2
3
5
6
7 8 9
10
11
12
4
Pos. Bezeichnung Pos. Bezeichnung
1 Entriegelungsknopf für die
Druckerabdeckung 7 Papierzufuhreinheit 1
(Standard-Universalkassette)
2 Bedienfeld 8 Manuelle Papierzufuhr
3 Papierablage
(Schriftbild nach unten) 9 Netzschalter (Ein/Aus)
4 Druckerabdeckung 10 Papierausgabewahlschalter
(Schriftbild nach oben/nach unten)
5 Papierführung 11 Netzkabelanschluß
6 Papierauflage 12 paralleler Schnittstellenanschluß
