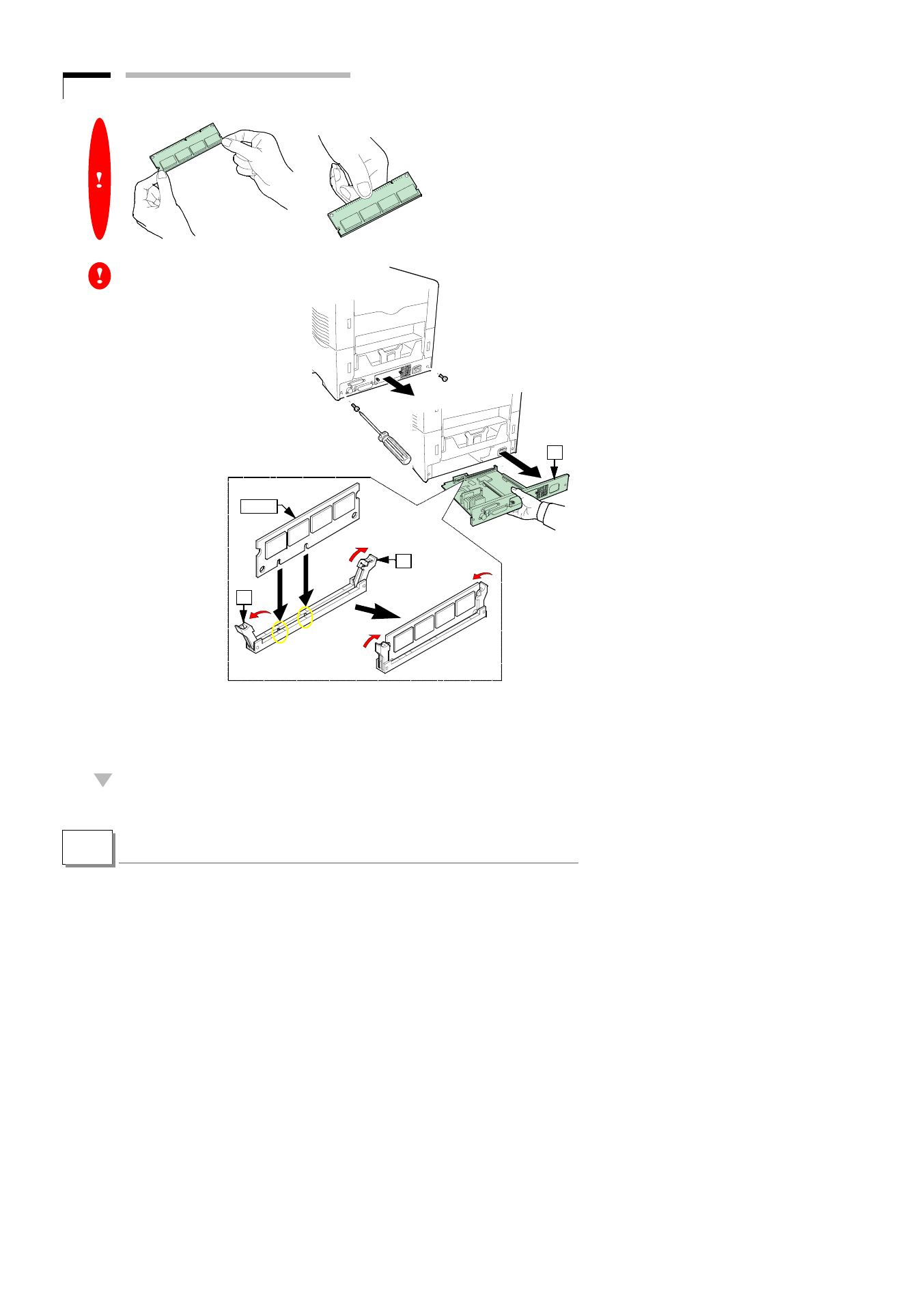

10. Einbauhinweis für DIMM-Modul:
Druckeranschüsse vom Netz
und Computer trennen.
10.1 Schrauben (S) entfernen und
Hauptplatine (H) vorsichtig
aus dem Drucker ziehen.
10.2 An der jetzt zugängigen DIMM-
Fassung deren Klammern (K)
öffnen.
10.3 Eventuell vorhandenen DIMM-
Baustein vorsichtig entnehmen.
10.4 Neumodul vorsichtig und seitenrichtig -
Kerben beachten! - einsetzen.
10.5 DIMM-Fassungsklammern schließen.
10.6 Hauptplatine remontieren.
DIMM-Module
nur so anfassen!
Niemals Kontakte
berühren!
K
DIMM
K
H
