67

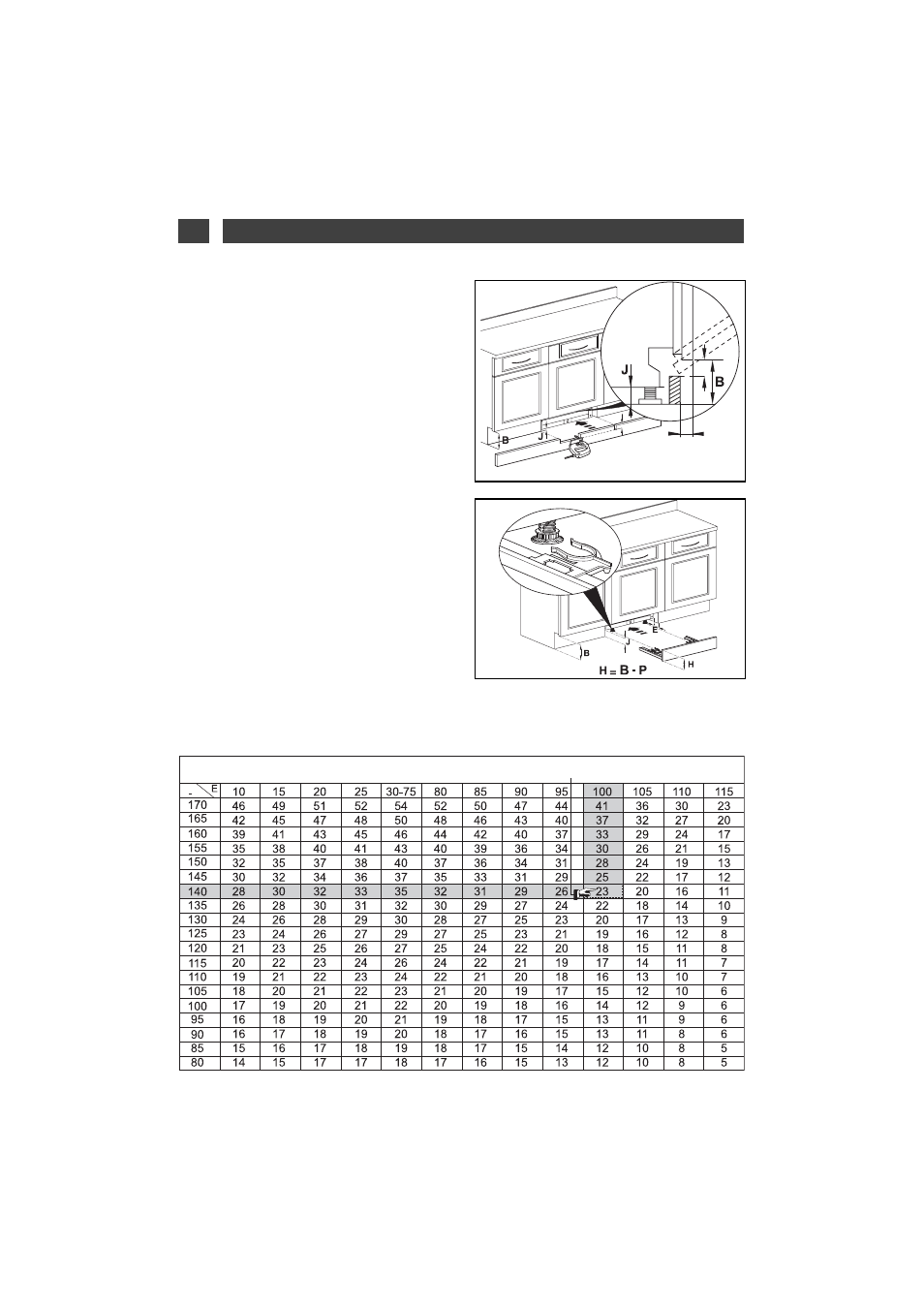

2 / INSTALLATION DER SPÜLMASCHINE DE
B J
P =
Abb. 10.2
P
P
E
Abb. 10.1
• EINBAU DES SOCKELS
Setzen Sie den Sockel ein; schneiden Sie ihn
bei Bedarf gemäß Maß P zu (siehe Tabelle und
Abb. 10.1).
So berechnen Sie das Maß P (Tabelle auf letz-
ter Seite):
- Nehmen Sie das Maß B aus der Abb. 6.1;
messen Sie den Abstand J zwischen Boden
und Unterseite der Spülmaschine. Berechnen
Sie B - J.
- Messen Sie den Tiefenwert des Sockels E
(Abb.10.1) zwischen dem Sockel des
Möbelelements und der Frontseite des
Möbelelements. Entnehmen Sie den Wert P -
der sich aus E und B – J ergibt - aus der
Tabelle.
(Beispiel: E = 100, B - J = 140 ergibt P = 23).
- Bei einer Breite von 600 schneiden Sie den
Sockel auf eine Höhe des Werts P zu.
Für spezielle Spülmaschinensockel erhalten
Sie beim Kundendienst (32X3252) einen sepa-
raten Befestigungsbausatz. In diesem Fall
beträgt die Sockelhöhe H = B - P (Abb. 10.2).
• TABELLE FÜR SOCKELZUSCHNITT
Zuschnitthöhe
