2 / INSTALLATION DER SPÜLMASCHINE
• MONTAGE DER TÜRWAND
- Messen Sie den Abstand zwischen Boden
und Unterseite der Türwand des anliegenden
Möbelelements (Maß B, Abb. 6.1).
- Messen Sie den Abstand zwischen Boden und
Markierung unten auf der Türwand (Maß A).
- Berechnen Sie das Maß D = A – B; zeichnen
Sie eine Linie mit dem Maß D hinten auf der
Wand, im unteren Teil (Abb. 6.2).
- Vermessen Sie für die beiden Schrauben
einen Abstand von 262 mm von der Achse der
Holzwand. Setzen Sie die 2 Schrauben
.
ein (Abb. 6.2)
- Positionieren Sie die Türwand: Führen Sie
die 2 Schrauben in die Löcher in der
Spülmaschinentür ein (Abb. 6.3).
- Drücken Sie die Holzwand gegen die Tür an
und drücken bei Bedarf leicht auf Aufsätze
(Abb. 6.3).
- Öffnen Sie die Tür der Spülmaschine und
halten dabei die Wand gegen die Tür
gedrückt. Zentrieren Sie die Holzwand bei
Bedarf seitlich zur Leiste. Setzen Sie die 2
Schrauben
ein (Abb. 6.4).
- Bei Schraubproblemen verschieben Sie die
Schraube
um 22 mm.
- Wenn nötig, setzen Sie 2 zusätzliche
Schrauben
, ein anstelle der 2 unteren
Schrauben auf der Innentür (Edelstahlschrau-
ben). (Siehe punktierte Pfeile).
Achtung :
Wenn die Holzwand sehr hart ist,
machen Sie vor dem Schrauben ein Vorloch.
P P8 8
P P7 7
P P8 8
P P7 7

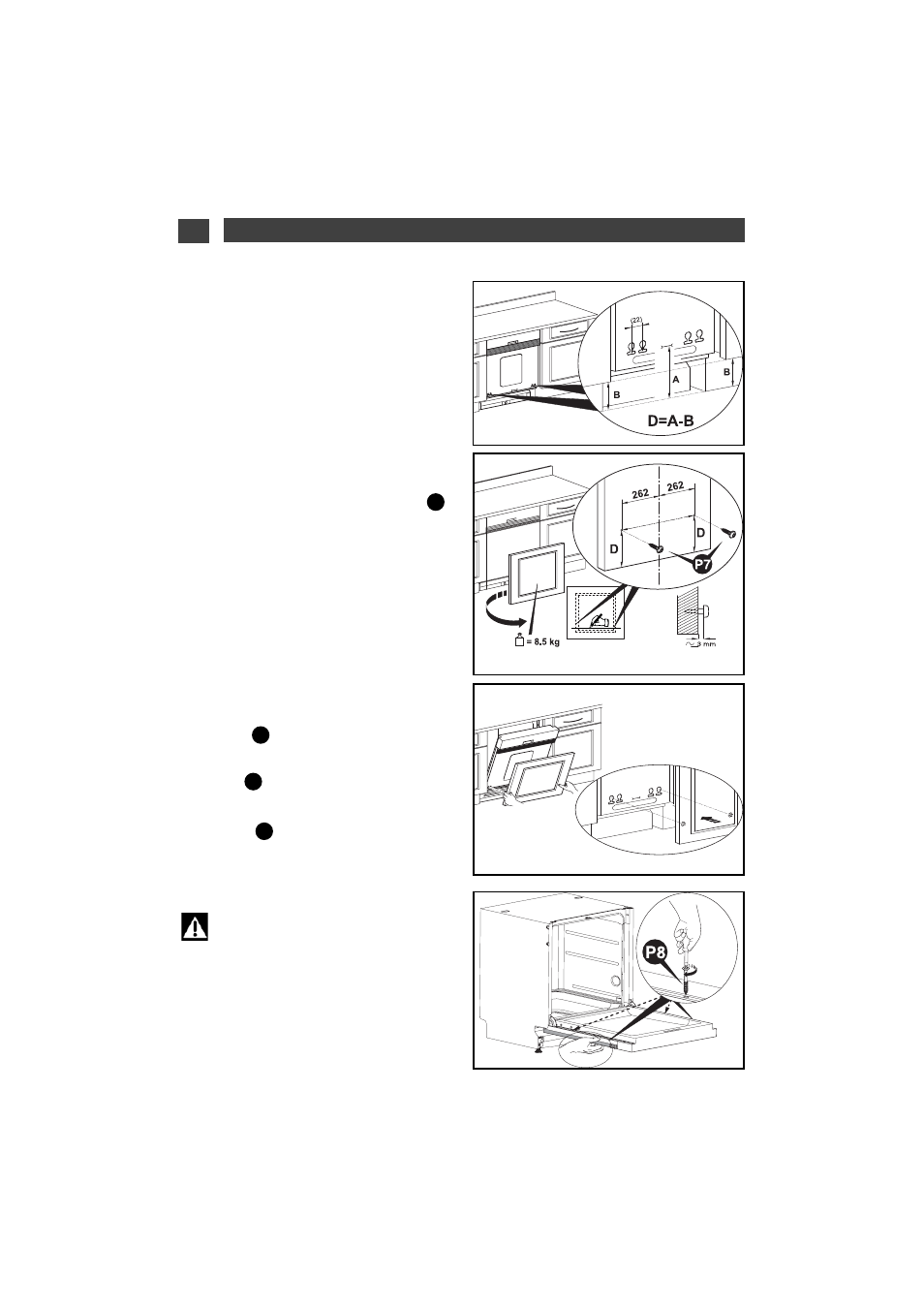

Abb. 6.3
Abb. 6.4
Abb. 6.2
Abb. 6.1
