41
20. Desaperte o bloco metálico do batente da porta T no
lado direito da porta do frigorífico, vire-o e aperte-o
no lado esquerdo da porta do congelador, alinhando
o orifício da placa no da porta (R13). Desaperte o
bloco metálico do batente da porta T no lado direito
da porta do congelador, vire-o e aperte-o no lado es-
querdo da porta do frigorífico, alinhando o orifício da
placa no da porta (R13).
21. Insira a tampa dos orifícios S, colocada anteriormen-
te no lado esquerda da porta do frigorífico, no lado
direito desta mesma porta (R13).
Montagem das portas
22. Insira a porta do congelador na dobradiça de cima
(R14).
23. Insira a dobradiça do meio e aperte-a para fixá-la ve-
rificando se os calços de plástico estão correctamen-
te inseridos na cavilha (R14).
24. Insira a porta do frigorífico na dobradiça do meio
(R14).
25. Insira a dobradiça de baixo na porta do frigorífico,
verificando se o calço de plástico está correctamente
inserido na cavilha entre a dobradiça e a porta. Aper-
te a dobradiça para fixá-la (R14).
26. Volte a montar o rodapé.
27. Volte a colocar o aparelho na posição vertical e abra
a porta do congelador até o batente.
28. Remova a fita adesiva para libertar o cabo do painel
e ligue o conector na placa (R15).
29. Faça sair o cabo do passa-cabo puxando-o para ci-
ma, tendo o cuidado de não torcê-lo U. Puxe lenta-
mente para o estender e insira-o no labirinto
formado pelas nervuras na porta V partindo do ponto
próximo da dobradiça (R16)
30. Com uma pinça, ponha a parte inferior e a parte su-
perior no lado direito da tampa traseira da porta
(R17)
31. Fixe a tampa traseira B (R18)
32. Insira as tampas superiores A (R18)


Aguarde duas horas antes de ligar o seu
frigorífico.

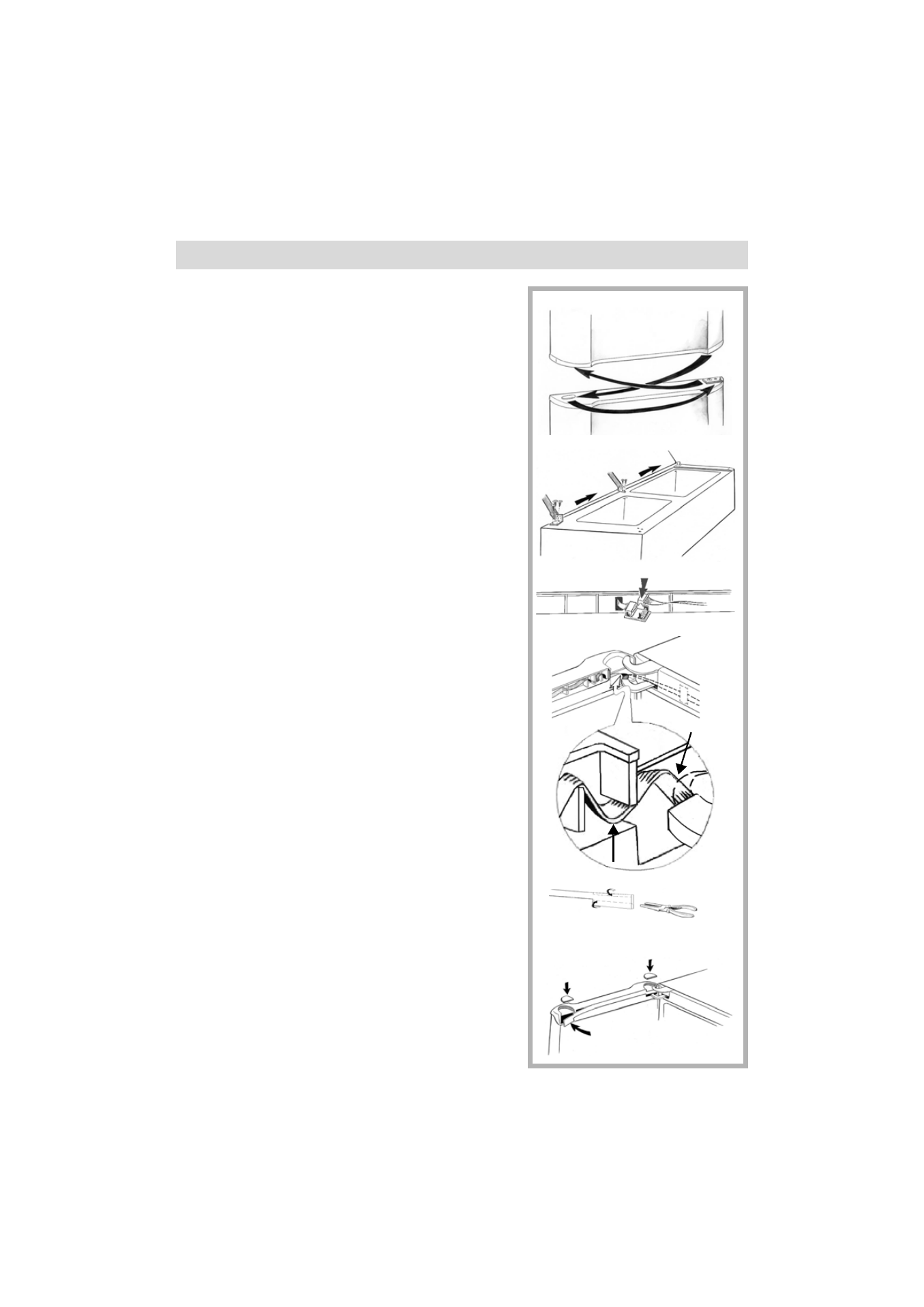

Inversão do sentido de abertura das portas PT
Desenho R13
T
S
Desenho R14
Desenho R15
Desenho R16
Desenho R17
Desenho R18
U
V
A
A
B
