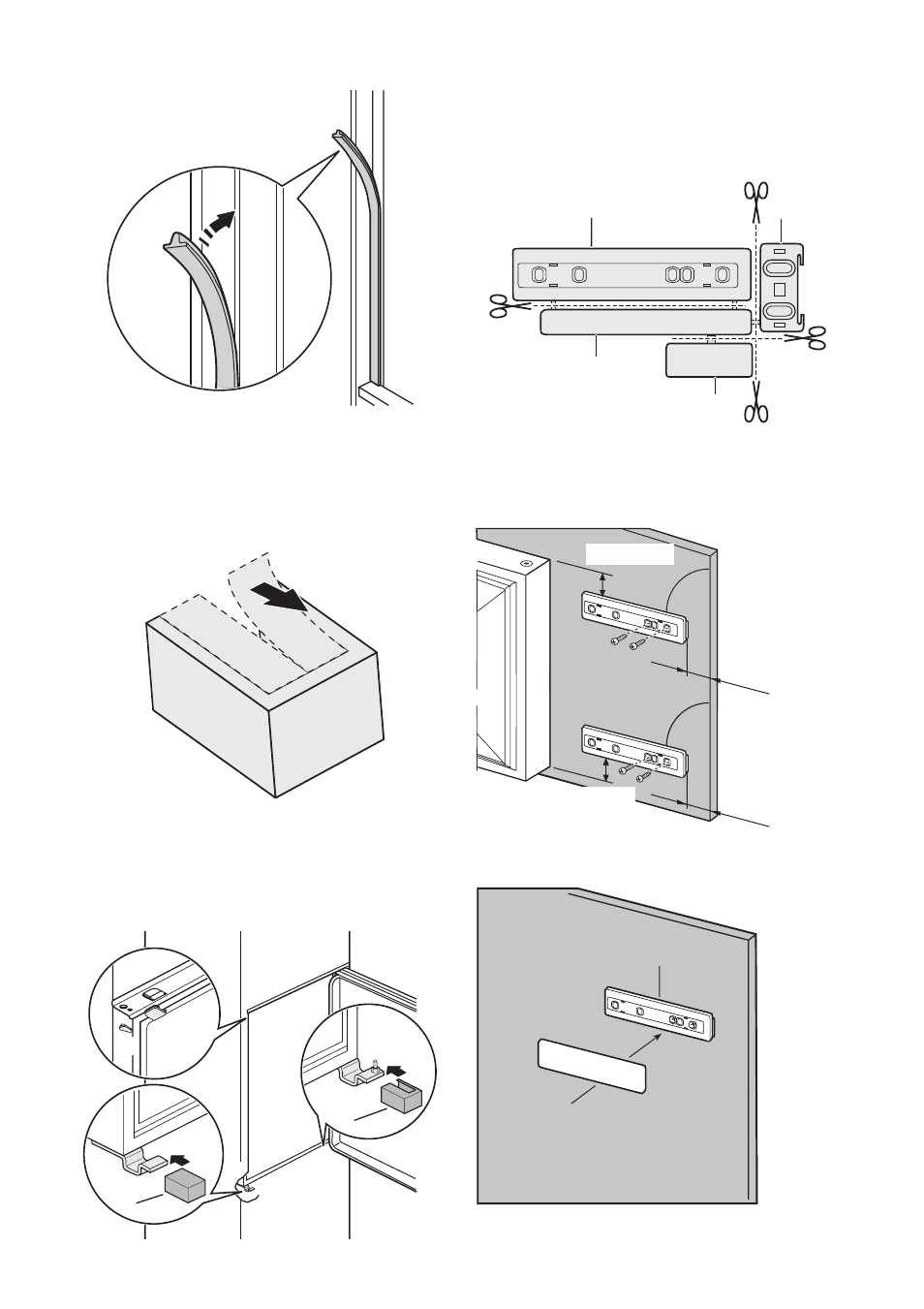

5. Enlevez la partie correspondante du ca-
che charnière (E). Veillez à enlever la par-
tie DX, s'il s'agit de la charnière de droite,
la partie SX dans le cas contraire.
6. Fixez les caches (C, D) aux éléments de
fixation et aux orifices de la charnière.
Fixez les caches charnière (E) à la char-
nière.
E
E
D
C
7. Détachez les pièces (Ha), (Hb), (Hc) et
(Hd).
Ha Hb
Hc
Hd
8. Installez la pièce (Ha) sur la face intérieu-
re du meuble de cuisine.
ca. 50 mm
ca. 50 mm
21 mm
90°
90°
21 mm
9. Poussez la pièce (Hc) sur la pièce (Ha).
Ha
Hc
10. Ouvrez la porte de l'appareil et la porte
du meuble de cuisine а 90°.
