de
6 1
de
60
6. Den Wasserschlauch befestigen
5. Den Wasserschlauch an das Kühlgerät anschließen
1) Entfernen Sie unten auf der Rückseite des Kühlgeräts die Abdeckung für die
Antriebseinheit.
2) Setzen Sie den Befestigungsring in den Wasserschlauch ein. (Achten Sie
auf die Drehrichtung der Mutter.)
3) Führen Sie den Wasserschlauch oben in das Wasserzuflussventil ein, und
drehen Sie die Mutter im Uhrzeigersinn, um ihn zu befestigen.(Das
Wasserzuflussventil befindet sich rechts im Antriebsbereich.)
4) Überprüfen Sie, ob die Schläuche geknickt sind oder Wasser ausläuft;
überprüfen Sie gegebenenfalls die Verbindung und stellen Sie sie erneut her.
5) Setzen Sie die Abdeckung für den Antriebseinheit wieder ein.(Der
Wasserschlauch sollte zwischen der Rille der Rückseite des Kühlgeräts und
der Abdeckung für die Antriebseinheit verlaufen.)
1) Befestigen Sie den Wasserschlauch mit dem [Anschlussstück A] .
2) Überprüfen Sie, ob der Schlauch geknickt ist oder abgedrückt wird.
Richten Sie ihn gegebenenfalls, um das Auslaufen von Wasser zu
verhindern.
3. Rückstände im Filter entfernen
1) Drehen Sie den Hauptwasserhahn auf oder entsperren Sie ihn, und
überprüfen Sie, ob Wasser aus dem Wasserschlauch fließt.
2) Prüfen Sie, ob das Wasserzuflussventil geöffnet ist, falls kein Wasser
herausfließt.
3) Lassen Sie das Ventil geöffnet, bis sauberes Wasser herausfließt.
❈ Das Wasser kann anfnglich Rückstände aus dem Filter
(Herstellungsprozess) enthalten.
7. Nach der Installierung der Wasserversorgung
1) Stecken Sie den Stecker des Kühlgeräts ein, und drücken Sie auf dem
Bedienfeld die Taste WATER [WASSER] für 2 - 3 Minuten, um Luft
(Blasen) aus den Leitungen zu entfernen und das erste Wasser ablaufen
zu lassen.
2) Überprüfen Sie das Wasserversorgungssystem (Schläuche,
Anschlussstücke und Leitungen) erneut auf undichte stellen. Ordnen Sie
die Schläuche gegebenenfalls neu an, ohne das Kühlgerät zu bewegen.
4. Den Filterkasten anbringen
1) Screw and fasten the filter holder to the left/right side of the back of
refrigerator.
In case the holder is not fastened well, remove the back paper of the
tape on the filter holder and attach it."
2) Insert the filter box into the holder.
2. Die Installation des Wasserfilters vorbereiten
1) Messen Sie die ungefähre Entfernung zwischen dem Filter und dem
Wasserschlauch, und
❈ kürzen Sie den Schlauch für den Filter vertikal.
2) Schließen Sie die Schläuche an den Filter an, wie in der Abbildung
dargestellt.
zum Wasserhahn
Im rechten Winkel
zum K hlschrank
Filter
Wasserschlauch

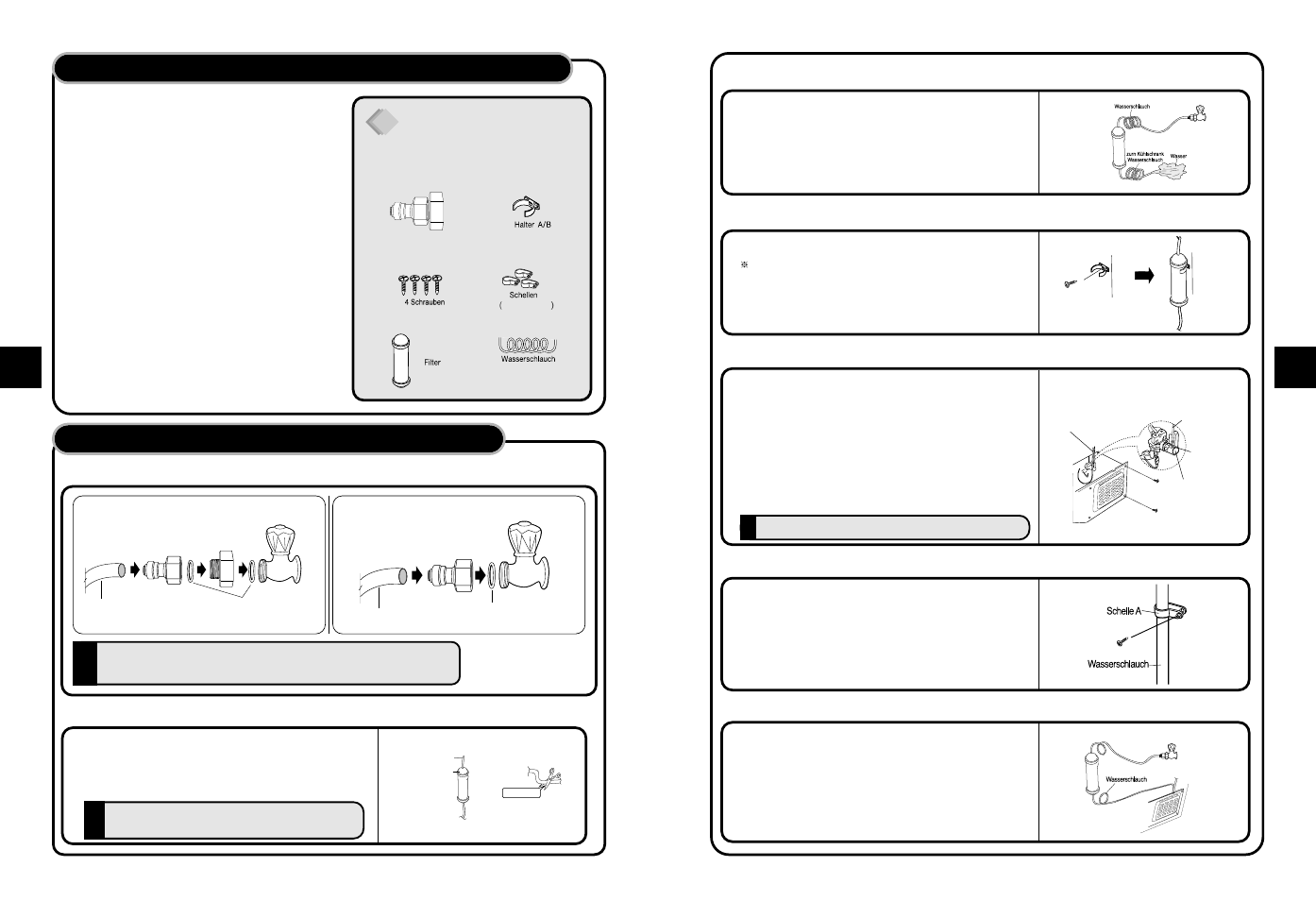

So installieren Sie die Wasserzuleitung
(Gilt nur für das Modell mit Wasser- / Eisspender)
WATER SUPPLY KIT
1. Der Wasserdruck muss 2.0~12.5 bar oder mehr betragen, damit der
automatische Eisbereiter betrieben werden kann.
❈ Prüfung des Leistungswasserdrucks: Wird eine Tasse von 180cm 3
inn erhalb von 10 Sekunden gefüllt, ist der Druck entsprechend.
❈ Ist der Wasserdruck für den Betrieb des Eisbereiters nicht
ausreichend, wenden Sie sich an den örtlichen Kundendienst, um
eine zusätzliche Wasserdruckpumpe zu erhalten.
2. Wenn Sie die Wasserschläuche installieren, vermeiden Sie sehr
warme Orte.
3. Der Wasserfilter “filtert” das Wasser nur; er tötet keine Bakterien oder
Mikroben ab.
4. Die Lebensdauer des Filters hängt von Ihrer Verwendung des
Kühlgeräts ab. Wir empfehlen Ihnen allerdings, den Filter mindestens
alle 6 Monate auszutauschen.
❈ Bringen Sie den Filter so an, dass er leicht zugänglich ist
(Entfernen & Ersetzen)
5. Wählen Sie nach der Installation des Kühlgerätes und des Wasserver-
sorgungssystems auf dem Bedienfeld WASSER aus, und drücken
Sie die Taste für 2 ~ 3 Minuten, um den Wassertank mit Wasser zu
versorgen und Wasser ausgeben zu lassen.
6. Verwenden Sie für alle Leitungs-/Schlauchanschlüsse Dichtungs-
band, um undichte Stellen zu vermeiden.
7. Der Wasserschlauch muss an die Kaltwasserversorgung
angeschlossen werden.
❈ Überprüfen Sie die Teile unten für die installierung.
Andere erforderliche Teile können Sie über lhre
örtlichen Kundendienstvertreter erhalten.
Installationsverfahren
(Gilt nur für das Modell mit Wasser- / Eisspender)
1. Leitungsverbindung zum Wasseranschlusshahn herstellen
3011202000
(3019974100) (A:3019503200
B:3019503300)
(3012020700)
(7112401211)
Lassen Sie einen ausreichenden Abstand, wenn Sie die
Schläuche kürzen.
Achtung
Bringen Sie den Schlauch aufrecht an, wie in der Abbildung dargestellt.
Achtung
Wasserschlauch
Wasserschlauch
Mutter
Wasserventil
Verbindungsstück
(3014454520)
<Abbildung A> <Abbildung B>
Legen Sie zuerst den Gummidichtungsring in die Innenseite des Verbindungsstücks ein,
bevor Sie es auf den Wasserhahn schrauben.
Achtung
Verbindungsstück A Verbindungsstück A
Wasserschlauch
Wasserschlauch
Gummidichtungsring
Gummidichtungsring
Verbindungsstück B
Wasserhahn
Wasserhahn
