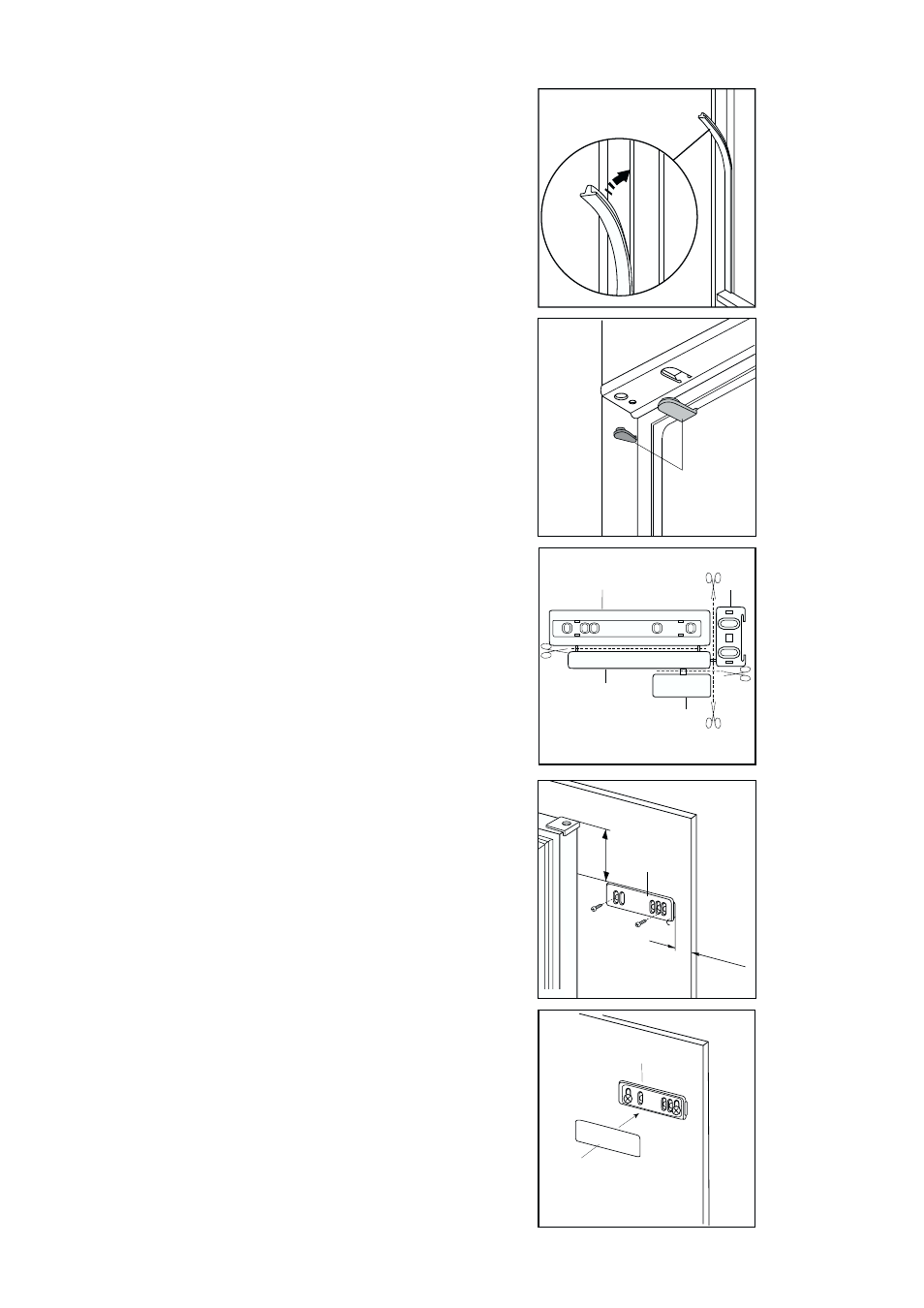

In die Befestigungs- und Scharnierlöcher
beiliegende Abdeckkappen (B) eindrücken.
Fugenabdeckprofil oben um die Winkeldicke
ausschneiden und zwischen Gerät und
Möbelseitenwand eindrücken.
D726
B
D724
PR266
A B
C
D
Die Teile A, B, C, D abnehmen, wie in der Abb.
gezeigt wird.
Die Schiene (A) auf der Innenseite der Möbeltür
oben und unten auflegen (siehe Abb.) und die
Position der äußeren Bohrlöcher anzeichnen.
Nachdem die Löcher gebohrt wurden, die Schiene
mit den mitgelieferten Schrauben befestigen.
20 mm
A
50mm
PR166
PR33
C
A
Die Abdeckung (C) in die Schiene (A) eindrücken,
bis sie einrastet.
