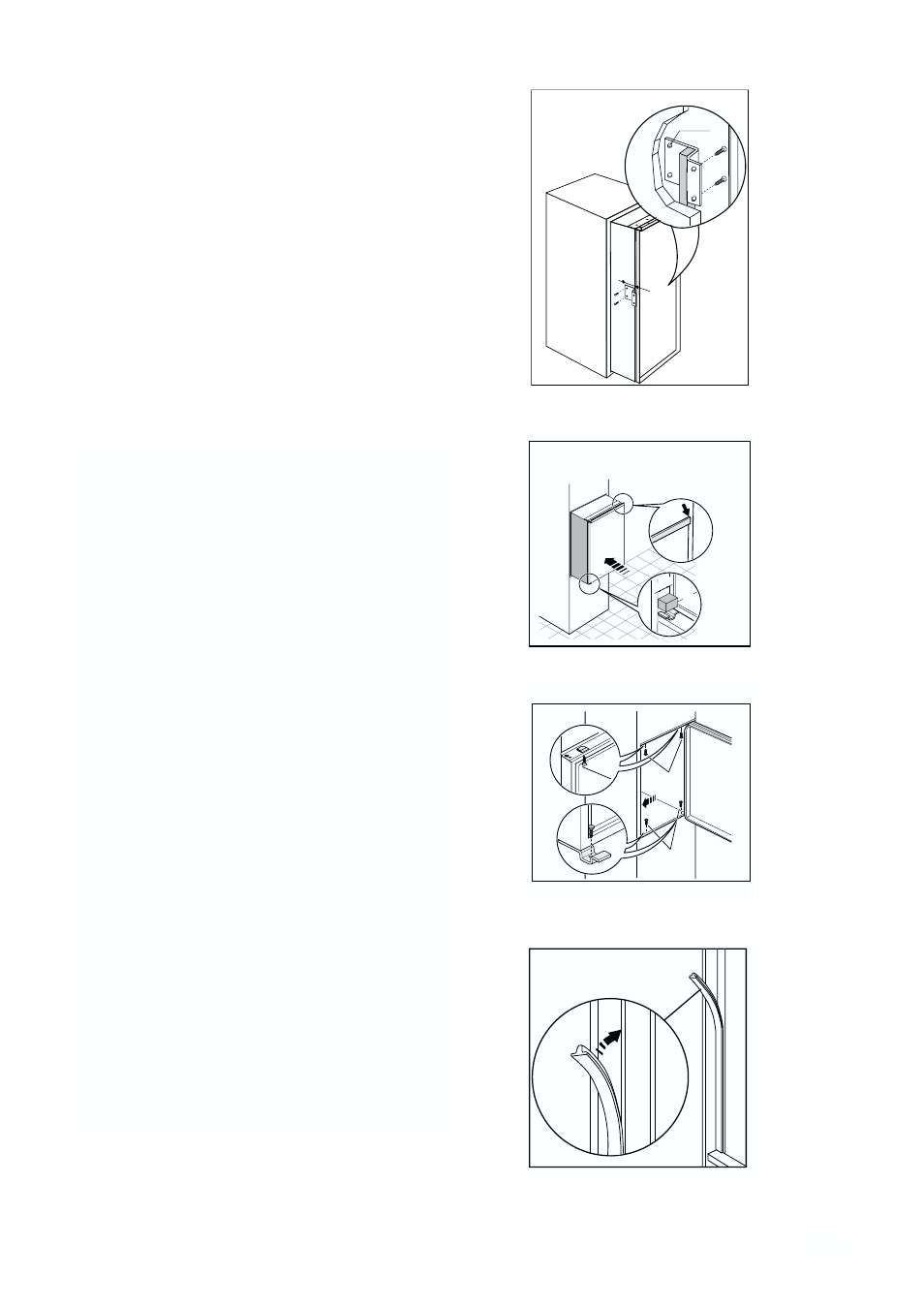

IAssicurarsi che nella parte inferiore venga
mantenuta una distanza di 44 mm tra il bordo del
mobile ed il bordo dell’apparecchiatura.
Il coperchio della cerniera inferiore inserito nel
sacchetto accessori, e’ utile per stabilire l’esatta
posizione del bordo del mobile e della
apparecchiatura.
Assicurarsi che l’apparecchiatura non copra il cavo
alimentazione.
Fissare l’apparecchiatura con le 4 viti in dotazione.
(I = corta) e (P = lunga) .
Applicare a pressione il coprifuga, tra
apparecchiatura e mobile.
Forate il mobile con un trapano con punta Ø 2,5
(penetrazione massima 10 mm);
fissate la squadretta sull’apparecchiatura.
