● 接続
又は
電源アダプター

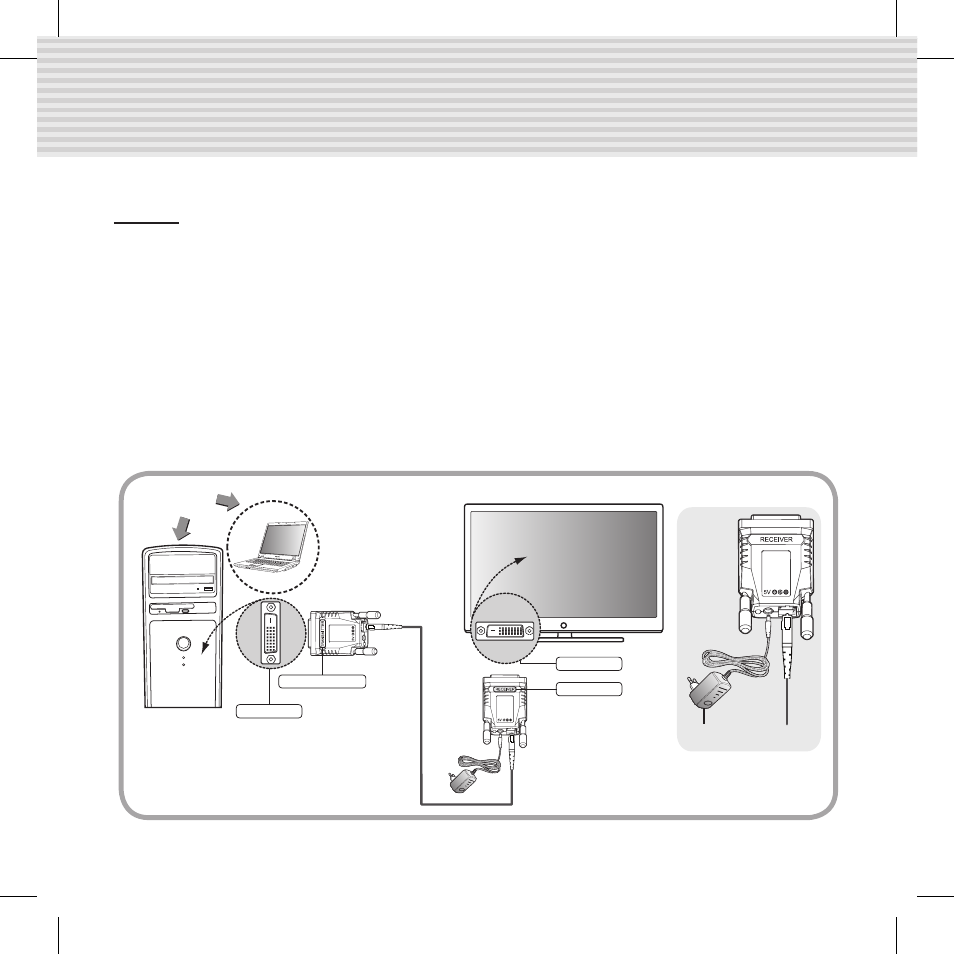

• 製品の送信部をコンピューターのDVIポートに接続します。
• 製品の受信部をデジタルディスプレー機器のDVIポートに接続します。
• 送信部と受信部の間にマルチモードのSCタイプ1チャンネルの標準の光ケーブルを連結しま
す。
• パッケージ品の電源アダプターを受信部に連結します。
*送信部側の電源アダプターの連結は選択事項です。(コンピューターからの電源供給が不充
分である場合)
• 製品への全ての連結が完了したら、送/受信部にある緑色のLEDが点灯します。
- LED点灯：電源需給時、信号伝送時
- LED点滅：電源需給中であるが信号未伝送時（光ケーブルが繋いでいない場合）
RECEIVER
DVI ポート
DVI ポート
TRANSMITTER
