Carl Zeiss Touit 1.8/32 X - Handbuch (Seite 2)

Touit 1.8/32

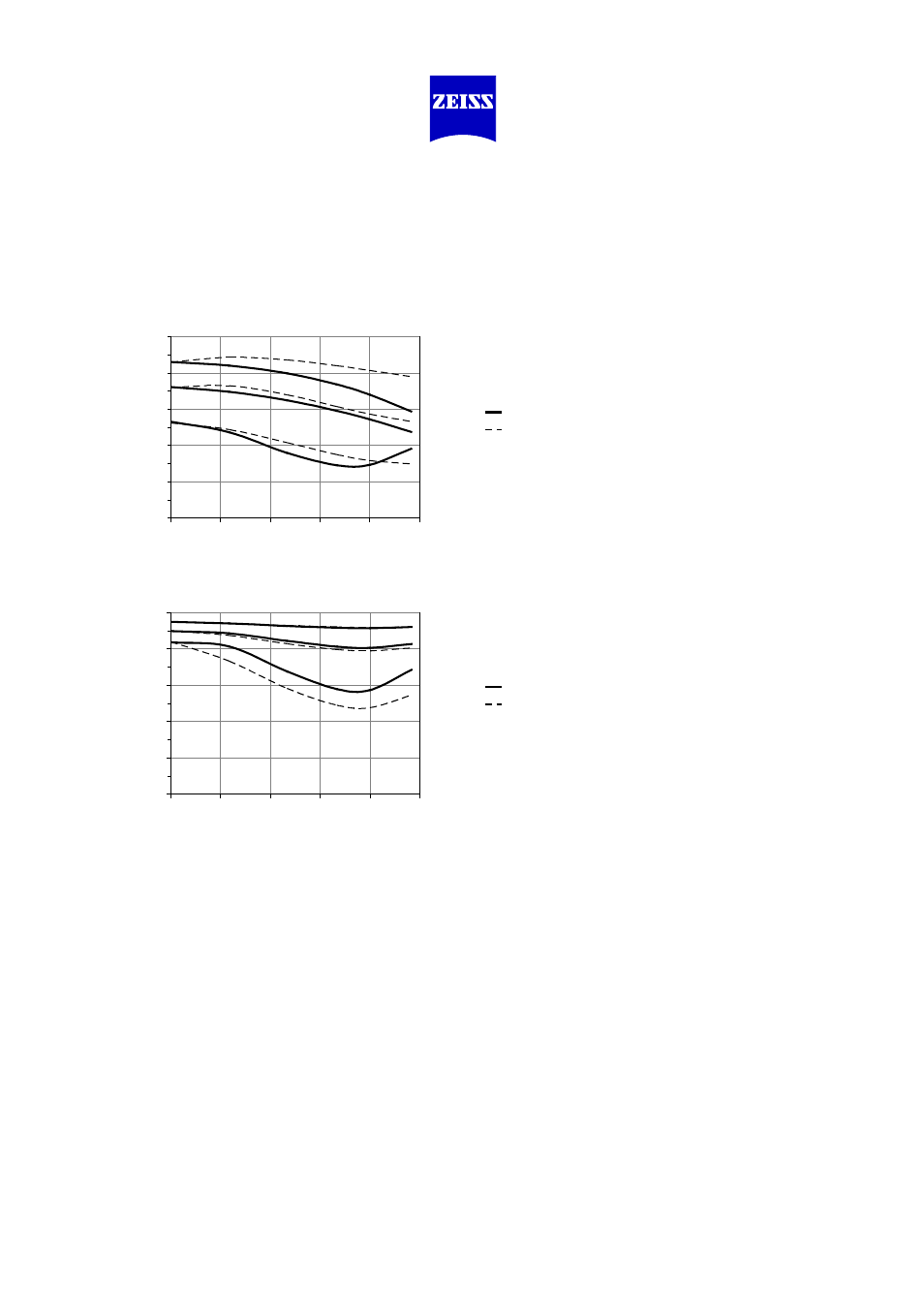

MTF Charts
Blendenzahl: k = 1.8 / f-number = 1.8
Sagittal
Tangential
Blendenzahl: k = 4 / f-number = 4.0
Sagittal
Tangential
Modulationsübertragung MTF als Funktion der Bildhöhe (u‘) und Spaltorientierung. Weißes Licht.
Ortsfrequenzen 10, 20 und 40 Perioden/mm // Modulation transfer MTF as a function of the image height
(u‘) and slit orientation. White light. Spatial frequencies 10, 20 and 40 cycles/mm.
0
20
40
60
80
100
0 3 6 9 12 15
u' [mm]
MTF [%]
0
20
40
60
80
100
0 3 6 9 12 15
u' [mm]
MTF [%]
05/13 · Änderungen vorbehalten/Subject to change. Carl Zeiss AG · www.zeiss.com/photo
