Sharp PN-60TW3 - Handbuch (Seite 68)

68
D
n

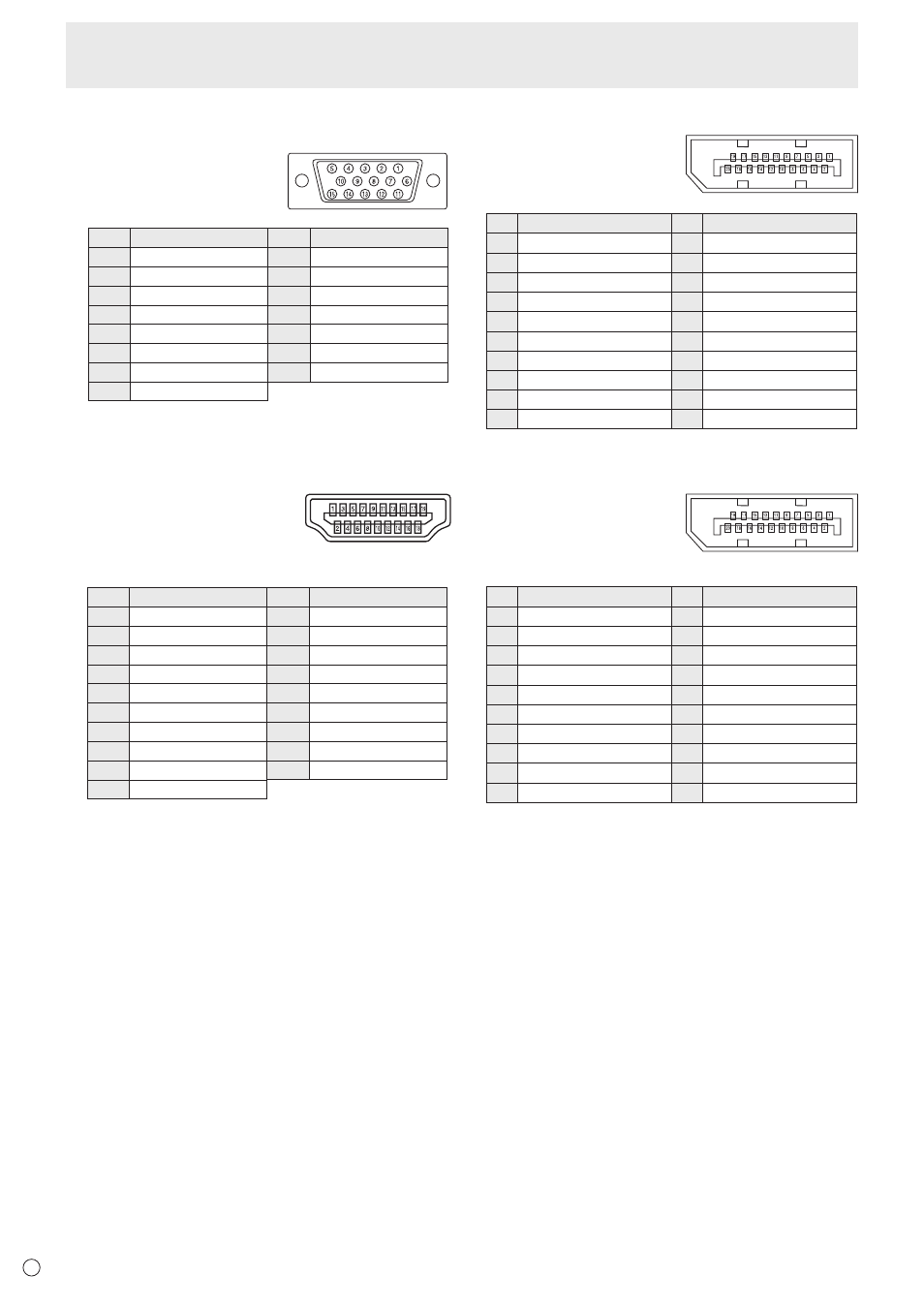

Anschlussbelegung D-sub-Eingang
(Mini D-sub 15-polig)
Nr.
1
2
3
4
5
6
7
8
Funktion
Roter Videosignaleingang
Grüner Videosignaleingang
Blauer Videosignaleingang
N.C.
GND
GND für rotes Videosignal
GND für grünes Videosignal
GND für blaues Videosignal
Nr.
9
10
11
12
13
14
15
Funktion
+5 V
GND
N.C.
DDC-Daten
Hsync Signaleingang
Vsync Signaleingang
DDC-Takt
n
Anschlussbelegung DisplayPort-Eingang
(DisplayPort 20-polig)
Nr. Funktion Nr. Funktion
1 MainLane 3- 11 GND
2 GND 12 MainLane0+
3 MainLane 3+ 13 GND
4 MainLane 2- 14 GND
5 GND 15 Aux +
6 MainLane 2+ 16 GND
7 MainLane 1- 17 Aux -
8 GND 18 Hot Plug-Erkennung
9 MainLane 1+ 19 GND
10 MainLane 0- 20 3,3 V
n
Anschlussbelegung HDMI-Eingänge
(HDMI TM -Stecker)
Nr.
1
2
3
4
5
6
7
8
9
10
Funktion
TMDS Daten 2+
TMDS Daten 2 Abschirmung
TMDS Daten 2-
TMDS Daten 1+
TMDS Daten 1 Abschirmung
TMDS Daten 1-
TMDS Daten 0+
TMDS Daten 0 Abschirmung
TMDS Daten 0-
TMDS-Takt+
Nr.
11
12
13
14
15
16
17
18
19
Funktion
TMDS Taktabschirmung
TMDS-Takt-
CEC
N.C.
SCL
SDA
DDC/CEC GND
+5V
Hot Plug-Erkennung
n
Anschlussbelegung DisplayPort-Ausgang
(DisplayPort 20-polig)
Nr. Funktion Nr. Funktion
1 MainLane 0+ 11 GND
2 GND 12 MainLane 3-
3 MainLane 0- 13 GND
4 MainLane 1+ 14 GND
5 GND 15 Aux +
6 MainLane 1- 16 GND
7 MainLane 2+ 17 Aux -
8 GND 18 Hot Plug-Erkennung
9 MainLane 2- 19 GND
10 MainLane 3+ 20 3,3 V
Technische Daten
