10
D

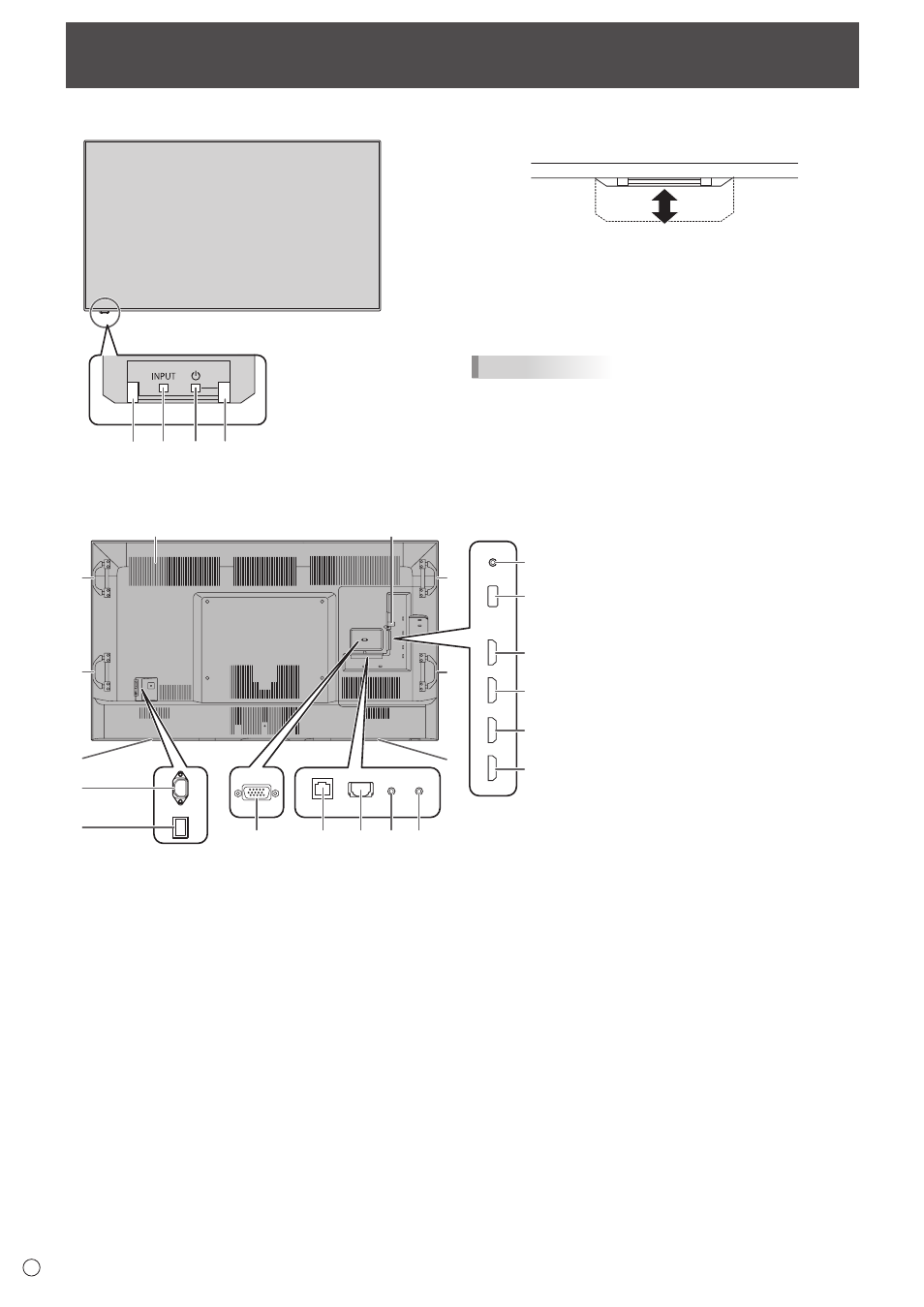

Teilebezeichnungen
n Vorderansicht
2 3 4 5
1
Zugang zum Bedienfeld
1. LCD-Panel
2. Fernbedienungssensor (Siehe Seite 16.)
3. Eingangsschalter (Siehe Seite 18.)
4. Netzschalter (Siehe Seite 17.)
5. Betriebs-LED (Siehe Seite 17.)
TIPPS
• Verwenden Sie einen spitzen Gegenstand, wie z.B. eine
Kugelschreiberspitze, um die Schalter zu betätigen.
n Rückansicht
11
12
13
14
15
16
9 8 10
3 3
1 2
6 7
4
17 17
17 17
5
1. Belüftungsöffnungen
2. USB-Stickabdeckung (Siehe Seite 15.)
3. Lautsprecher
4. Netzsteckerbuchse (Siehe Seite 14.)
5. Hauptnetzschalter (Siehe Seite 17.)
6. PC D-Sub-Eingangsanschluss
(Siehe Seite 13.)
7. LAN-Anschluss (Siehe Seite 13.)
8. Digitaler Audio-Ausgangsanschluss
(optisch) (Siehe Seite 13.)
9. Audio Eingangsanschluss (Siehe Seite 13.)
10. CONTROL-Anschluss
(RS-232C-Eingangsanschluss)
(Siehe Seite 13.)
11. Kopfhöreranschluss (Siehe Seite 13.)
12. USB-Buchse (Siehe Seite 13.)
13. HDMI1-Eingangsanschluss (Siehe Seite 12.)
14. HDMI2-Eingangsanschluss (Siehe Seite 12.)
15. HDMI3-Eingangsanschluss (Siehe Seite 12.)
16. HDMI4-Eingangsanschluss (Siehe Seite 12.)
17. Griffe (Siehe Seite 14.)
