80 SMOOTH AGILE TRAINER
AUFBAU

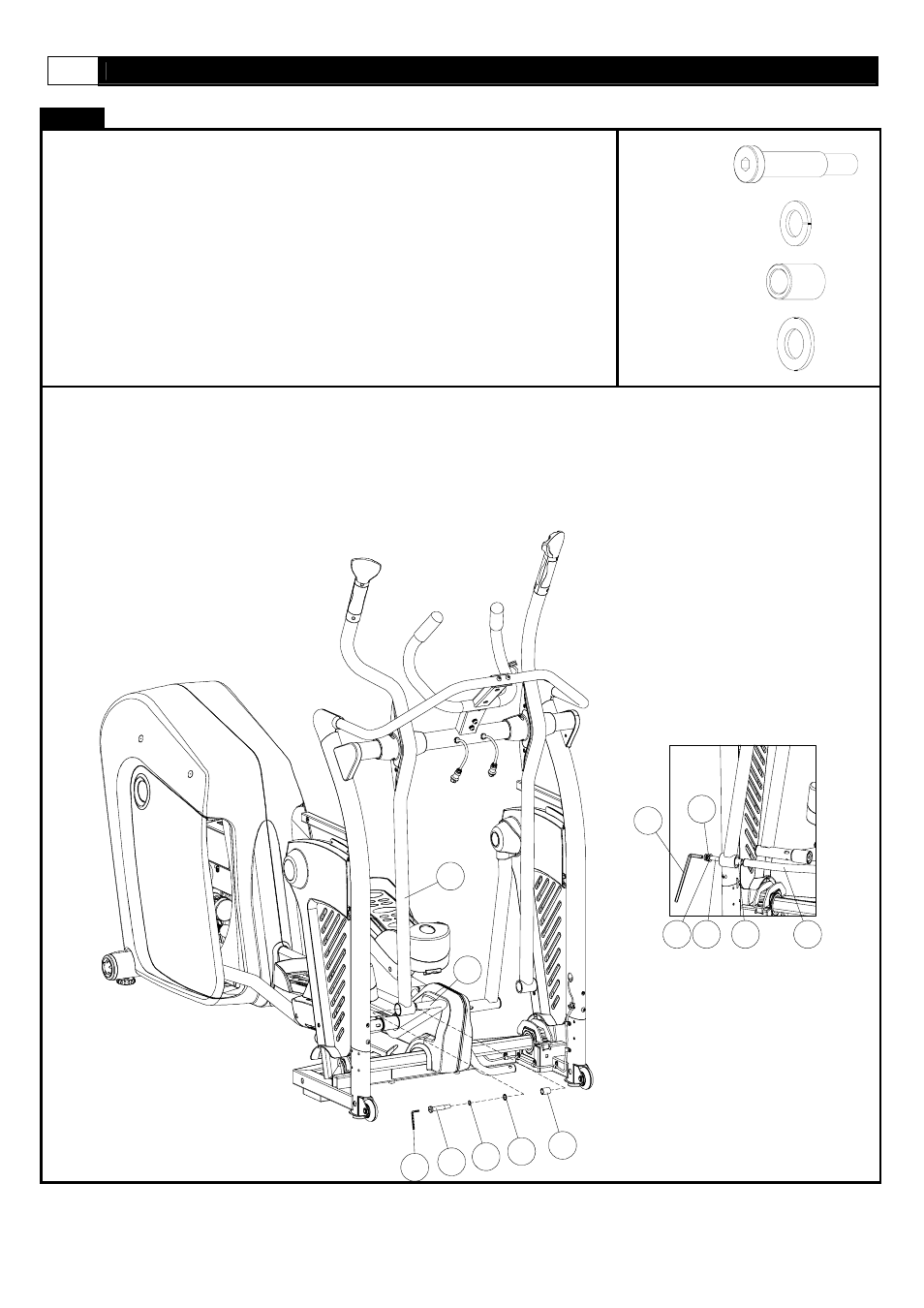

SCHRITT 12: Montieren der Bügel zur Fußstütze
(A) Verbinden Sie die bewegliche Handgriffstange rechts (109) mit dem Bügel
zur Fußstütze (113) und befestigen Sie diese mit der 12 x 62-M10 x 20mm
Schraube (501), der 12 x 2 x 2mm Unterlegscheibe (510), der 12 x 22 x 2mm
nterlegscheibe (515), and 12 x 18 x 24.5 Einsatz U (514) mit dem 6mm Imbus (D)
(B) Wiederholen Sie den Vorgang auf de linken Seite.
501 X2
wie in Abbildung 1 dargestellt.
r
510 X2
514 X2
515 X2
515
510
109
113
514
501
D
FIG 1
D
501 113 514
510
515
Abb. 1
