Un circuit d‘amplification
non-utilisé doit être fermé
par une résistance de
75 Ω.
VWS 220
Antennes
terrestres
UAS 478
UAS 474
EMU 40
numérique
EXR 03
Récepteur DVB
(Set-Top-Box)
pour signaux
numériques
ESD 30 ESD 32
Montage
En préférence sur le mur.
Accessoires de montage:
Vis à bois, max 4 mm Ø
Connecteurs
Coupl. à visser 75 Ω
type F selon EN 60169-24
Exemple d‘utilisation

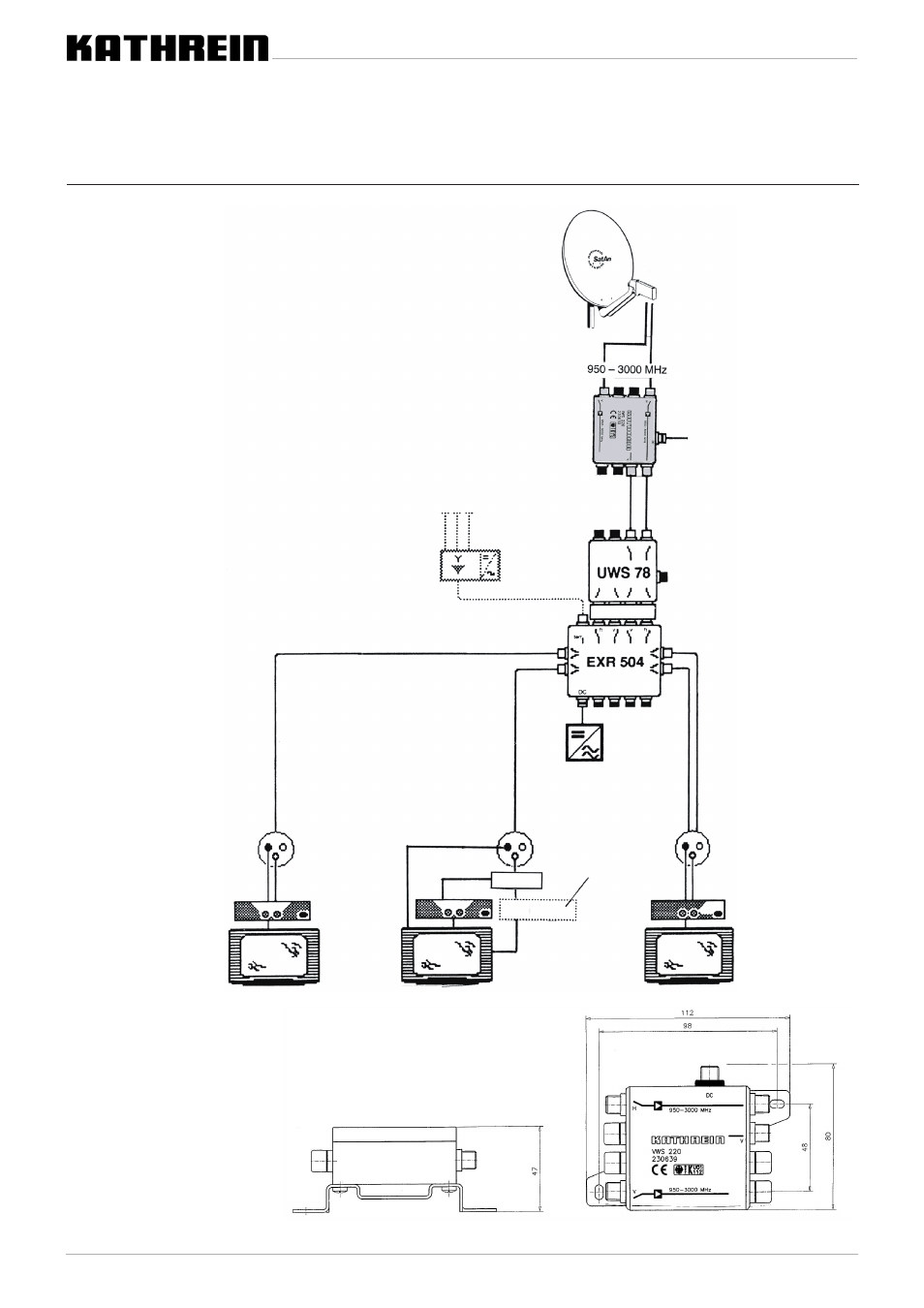

VWS 220 utilisé en combinaison avec
UWS 78 et matrice EXR 504
FI Sat
