Elektrischer Anschluss

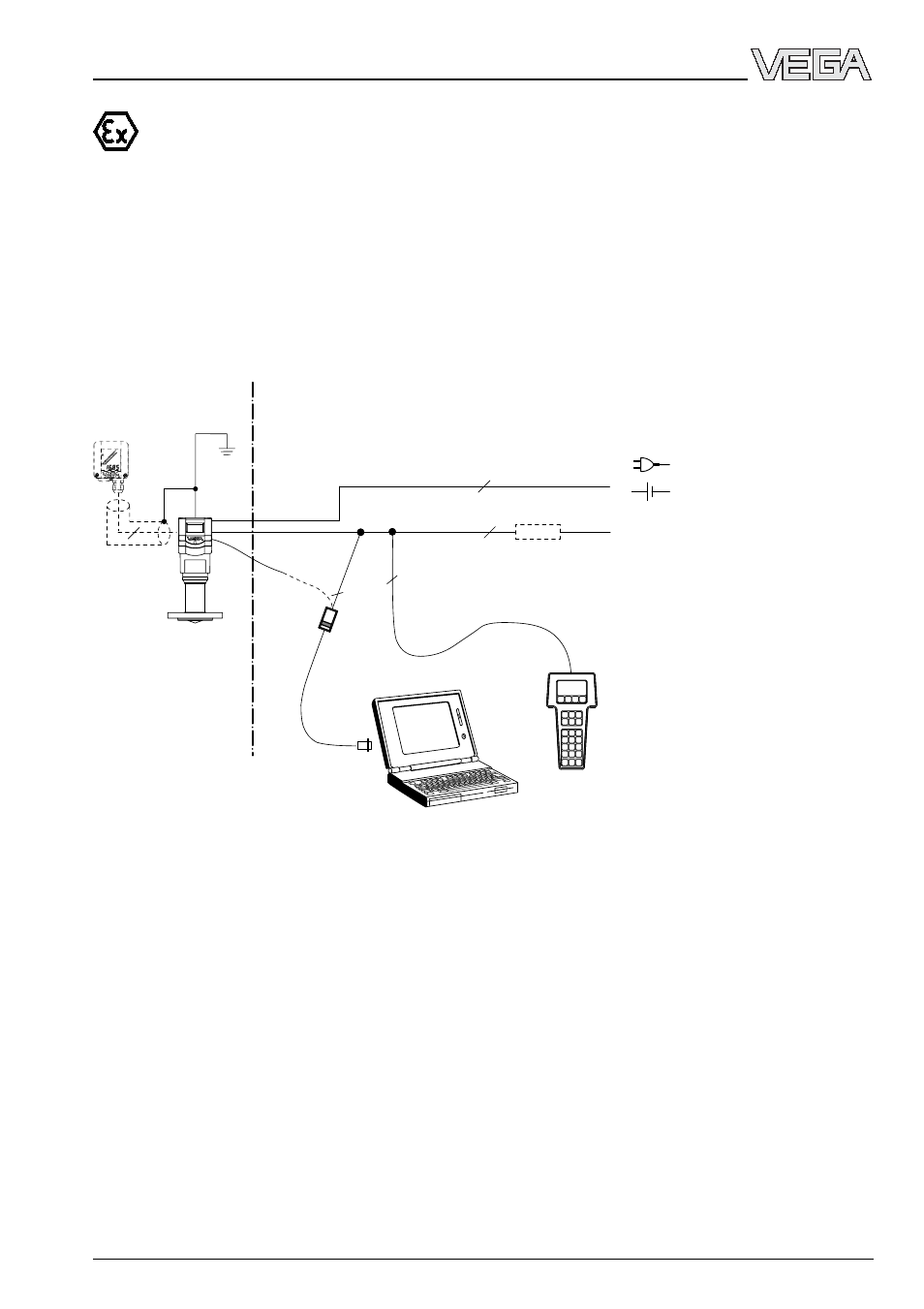

VEGAPULS 43 Ex mit druckgekapseltem Anschlussraum in
Vierleitertechnik (Ex d)
• Vierleitertechnik, Versorgung und Ausgangssignal über zwei getrennte Zweiaderleitungen
für den Betrieb in Ex-Zone 1 (VEGAPULS …Ex) oder Ex-Zone 0 (VEGAPULS …Ex0).
• Ausgangssignal 4 … 20 mA (aktiv).
• Optional externes Anzeigeinstrument mit analoger und digitaler Anzeige (bis 25 m vom
Sensor entfernt im Ex-Bereich montierbar).
• Bedienung mit PC, HART
®
-Handbediengerät oder Bedienmodul MINICOM (im Sensor oder
im externen Anzeigeinstrument VEGADIS 50 einsteckbar).
• Bürde max. 500
Ω.
2
2
4
2
2
-
+
4 … 20mA
> 250
Ω
1)
Sind die Widerstände der am 4 … 20 mA-Signal-
ausgang angeschlossenen Auswertsysteme kleiner
als 250
Ω, muss für die Dauer der Bedienung in die
Anschlussleitung ein Widerstand geschleift
werden, um einen Schleifenwiderstand von 250
Ω
zu erhalten.
Das digitale Bediensignal würde sonst über zu
kleine Eingangswiderstände eines angeschlos-
senen Auswertsystems stark gedämpft bzw. kurz-
geschlossen, so dass die digitale Kommunikation
mit dem PC oder dem HART
®
-Handbediengerät nicht
mehr gewährleistet wäre.
VEGA-
CONNECT
VEGADIS 50 Ex
Ex-Bereich
aktiv
2)
HART
®
-Hand-
bediengerät
Nicht-Ex-Bereich
2)
4 … 20 mA aktiv bedeutet, dass der Sensor
füllstandabhängig einen Strom im Bereich von
4 … 20 mA liefert (Quelle). Das Messsignal des
Sensors verhält sich damit elektrisch gegenüber
einem Auswertsystem (z.B. Anzeige) wie eine
Stromquelle.
