VEGA VEGAFLEX 67 (-200…+400°C) Profibus PA - Handbuch (Seite 49)

TS
d1
h1
h2
d2
1
L2
L1

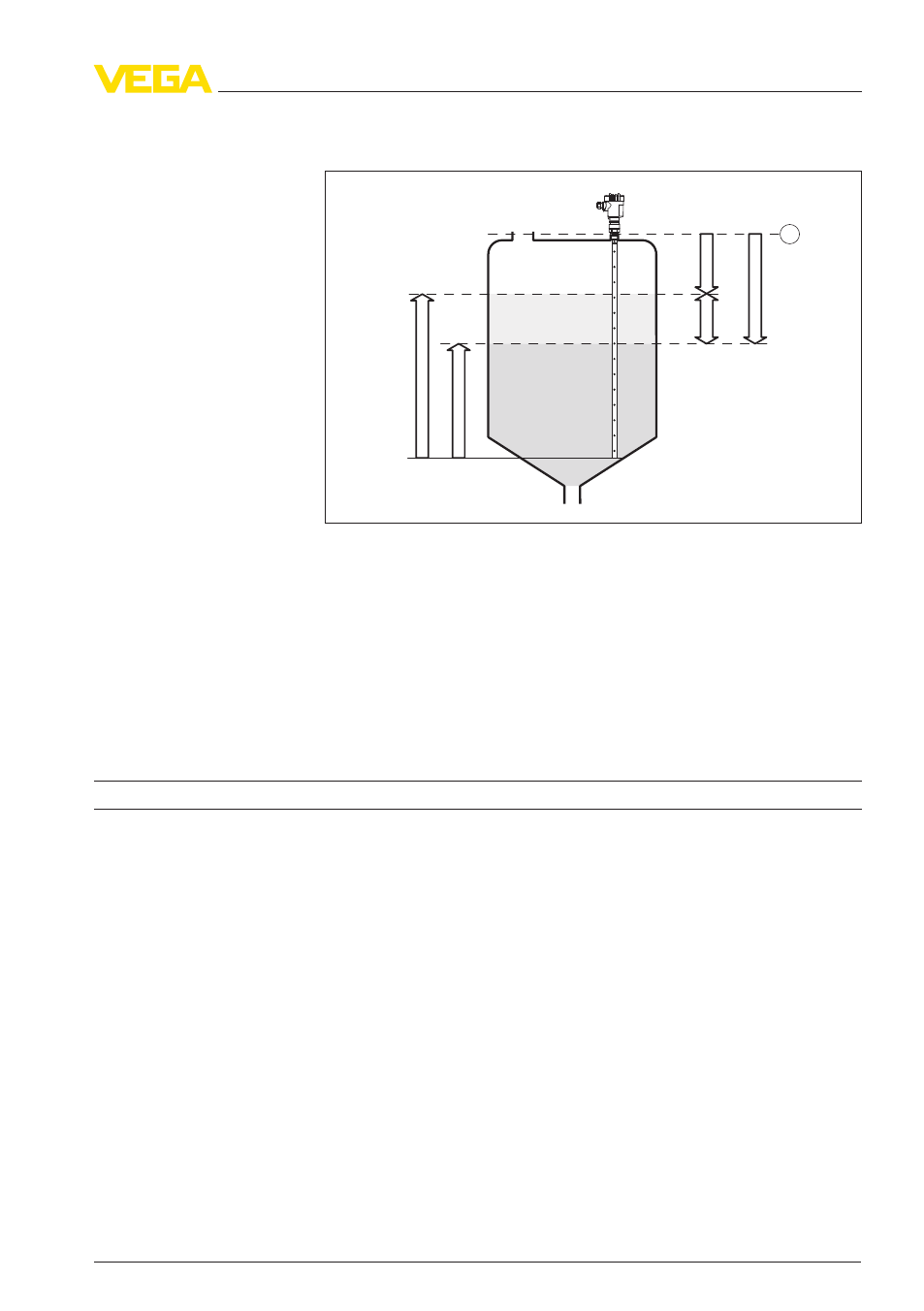

Abb. 21: Trennschichtmessung (die Trennschicht liegt zwischen L1 und L2)
1 Bezugsebene
d1 Distanz zur Trennschicht (Secondary Value 2)
d2 Distanz zum Füllstand (Distance Level)
TS
Dicke des oberen Mediums (d1 - d2)
h1 Höhe - Trennschicht (Secondary Value)
h2 Höhe - Füllstand
L1
Unteres Medium
L2 Oberes Medium
Messauflösung digital > 1 mm (0.039 in)
Messgenauigkeit (gemäß DIN EN 60770-1)
Prozess-Referenzbedingungen nach DIN EN 61298-1
-
Temperatur + 18 … +30 °C (+64 … +86 °F)
-
Relative Luftfeuchte 45 … 75 %
-
Luftdruck + 860 … +1060 mbar/+86 … +106 kPa
(+ 12.5 … +15.4 psig)
-
Emulsionsphase < 2 mm (< 0.079 in)
Einbau-Referenzbedingungen
-
Mindestabstand zu Einbauten > 500 mm (19.69 in)
-
Behälter metallisch, ø 1 m (3.281 ft), zentrischer Einbau,
Prozessanschluss bündig zur Behälterdecke
-
Medium Wasser/Öl (Dielektrizitätszahl ~2,0)
-
Einbau Messsondenende berührt den Behälterboden nicht
Sensorparametrierung Störsignalausblendung durchgeführt
Messabweichung siehe Diagramme
Die Genauigkeitswerte der Diagramme beziehen
