5 An das Bussystem anschließen
VEGAPULS 62 Standrohrausführung • Foundation Fieldbus
36510-DE-121009
+
Bus
2
3
1
2
( )
(-)
1

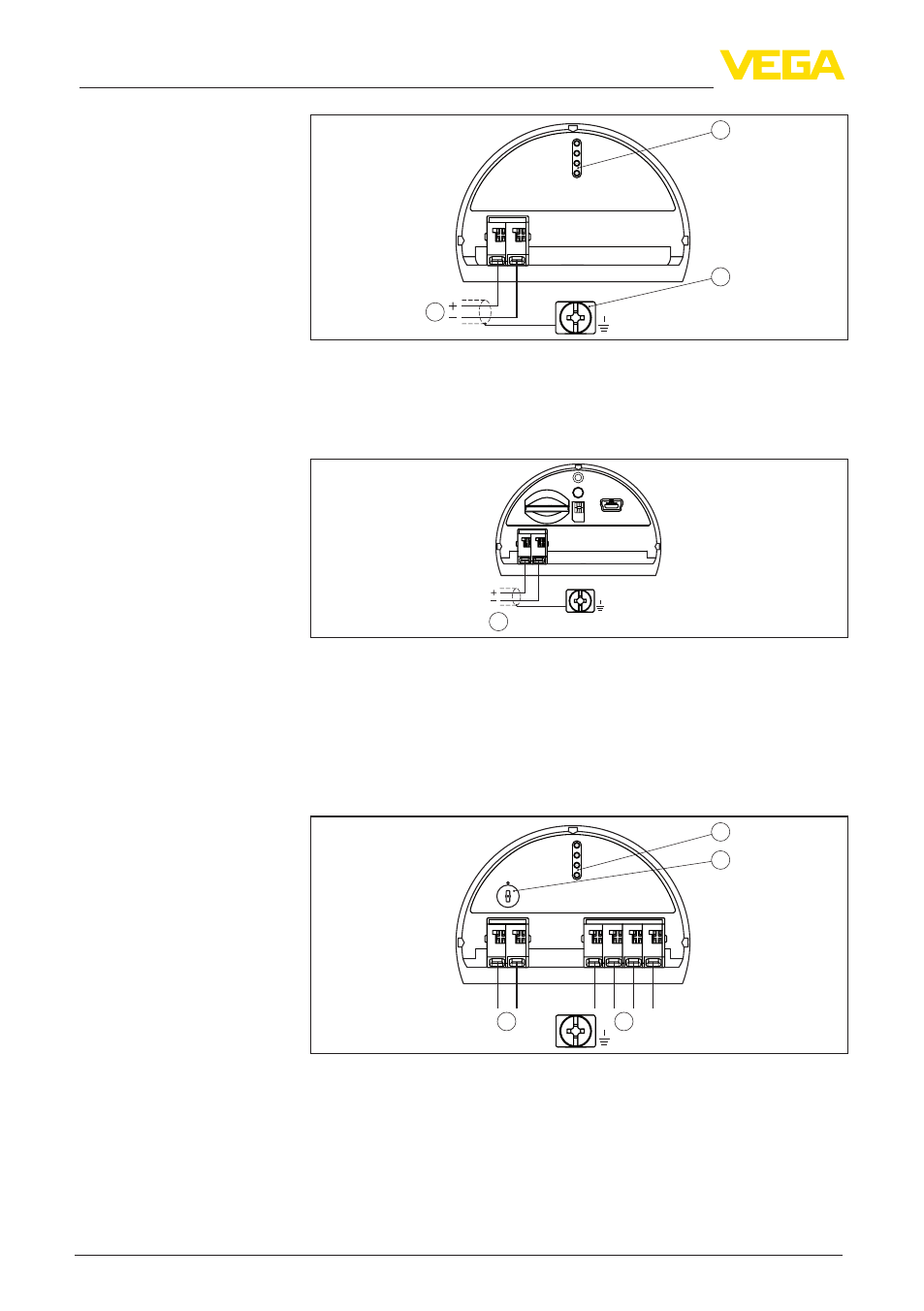

Abb. 6: Anschlussraum Zweikammergehäuse
1 Spannungsversorgung, Signalausgang
2 Für Anzeige- und Bedienmodul bzw. Schnittstellenadapter
3 Erdungsklemme zum Anschluss des Kabelschirms
1
Bus
USB
Status
Test
SIM-Card
1
2
+
( )
(-)
Abb. 7: Anschluss der Spannungsversorgung Funkmodul
1 Spannungsversorgung
Detaillierte Informationen zum Anschluss finden Sie in der Zusatzan-
leitung "PLICSMOBILE GSM/GPRS-Funkmodul".
5.5 Anschlussplan Zweikammergehäuse Ex d
5
0
1
0
1
+
6 7 8
Bus
2
3
1
2
( )
(-)
1
1
Abb. 8: Elektronikraum Zweikammergehäuse
1 Interne Verbindung zum Anschlussraum
2 Kontaktstifte für Anzeige- und Bedienmodul bzw. Schnittstellenadapter
3 Simulationsschalter ("on" = Betrieb mit Simulationsfreigabe)
Anschlussraum
Anschlussraum integrier-
tes Funkmodul PLICS-
MOBILE
Elektronikraum
