4 Montieren
Externes Gehäuse • VEGAFLEX Serie 80
46802-DE-131119
4 Montieren
4.1 Allgemeine Hinweise
In folgenden Fällen empfiehlt es sich, eine Gerätevariante mit exter-
nem Gehäuse zu verwenden:
•
wenn das Standard-Sensorgehäuse zu groß ist
•
wenn starke Vibrationen die Elektronik beschädigen könnten
Bei Ex-Anwendungen darf nur ein Gehäuse mit entsprechender Ex-
Zulassung eingesetzt werden.
4.2 Montagevorbereitungen
Für die Montage des externen Gehäuses benötigen Sie folgendes
Werkzeug.
Gerätegehäuse:
•
Innensechskantschlüssel, Größe 4
•
Gabelschlüssel, Schlüsselweite 19
Sensorgehäuse:
•
Gabelschlüssel, Schlüsselweite 8
•
Gabelschlüssel, Schlüsselweite 19
Um die Wandmontageplatte zu montieren, empfehlen wir weiteres
Material.
•
4 Schrauben, abhängig vom Montageuntergrund
4.3 Montageschritte - Gerätegehäuse
1. Bohrungen gemäß folgendem Bohrbild anzeichnen
2. Wandmontageplatte je nach Montageuntergrund mit 4 Schrauben
befestigen
90 mm
(3.54")
R 3,5 mm
(0.14"
)
3mm
(0.12")
70 mm
(2.76")
8 mm
(0.32")
93 mm (3.66"
)
110 mm (4.33"
)

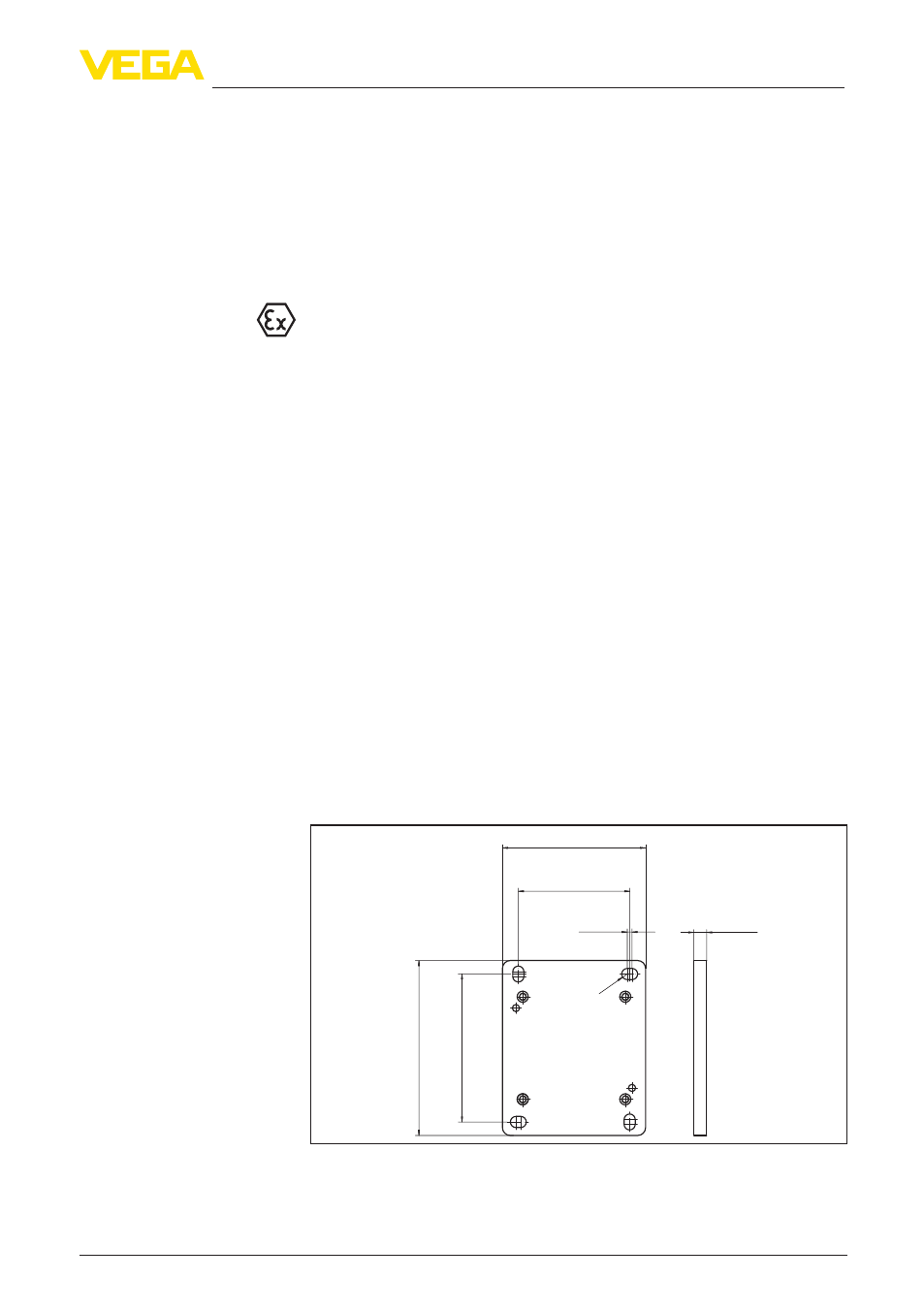

Abb. 2: Bohrbild - Wandmontageplatte (externes Gehäuse)
Werkzeuge
Montagematerial
Wandmontage - Externes
Gehäuse
