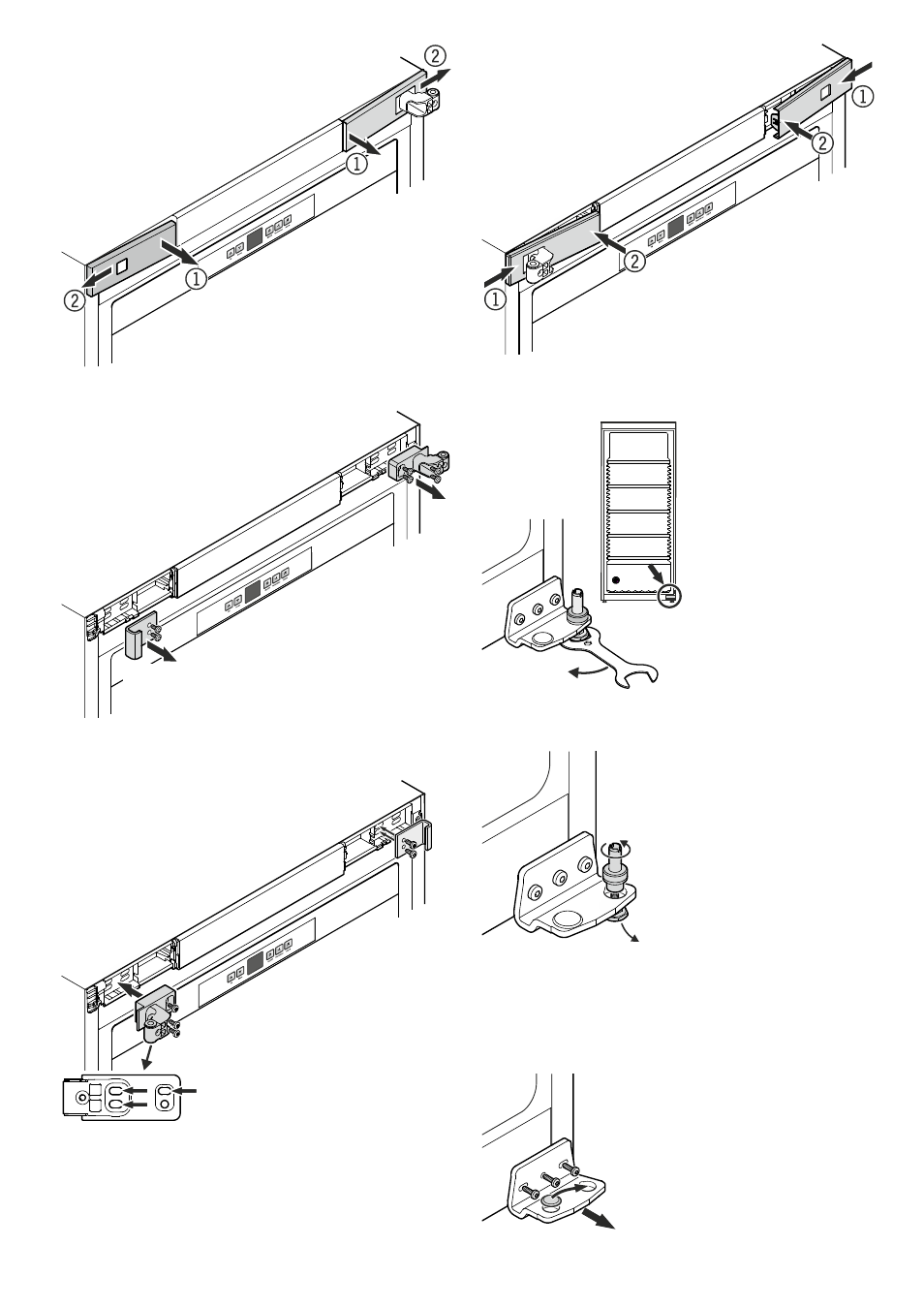

11. Abdeckungen innen ausrasten, nach außen
schieben und abnehmen.
12. Scharnierwinkel abschrauben.
13. Schließwinkel abschrauben.
14. Schließwinkel auf der Gegen-
seite wieder anschrauben.
15. Scharnierwinkel auf der Gegenseite
wieder anschrauben. 3 Schrauben in
die markierten Öffnungen eindrehen.
16. Abdeckung (mit der kleineren
Öffnung) von außen nach in-
nen schieben und einrasten.
17. Abdeckung mit der größeren Öffnung über den
Scharnierwinkel führen, von außen nach innen
schieben und einrasten.
18. Stellfuß mit beiliegendem
Schlüssel lockern.
19. Bolzen nach oben ziehen und vom
Stellfuß abschrauben.
20. Stellfuß nach unten herausziehen.
19
20
21. Scharnierwinkel abschrauben.
22. Abdeckung auf Gegenseite um-
setzen.
