ASUS P5GC-MX 1-25
Für die Funktionen der Audio-Ausgänge in 2, 4, oder 6-Kanal-Konfi guration
beziehen Sie sich bitte auf die Audio-Konfi gurationstabelle auf der nächsten
Seite.
SPEED
LED
ACT/LINK
LED
LAN-Anschluss
1.10 Anschlüsse

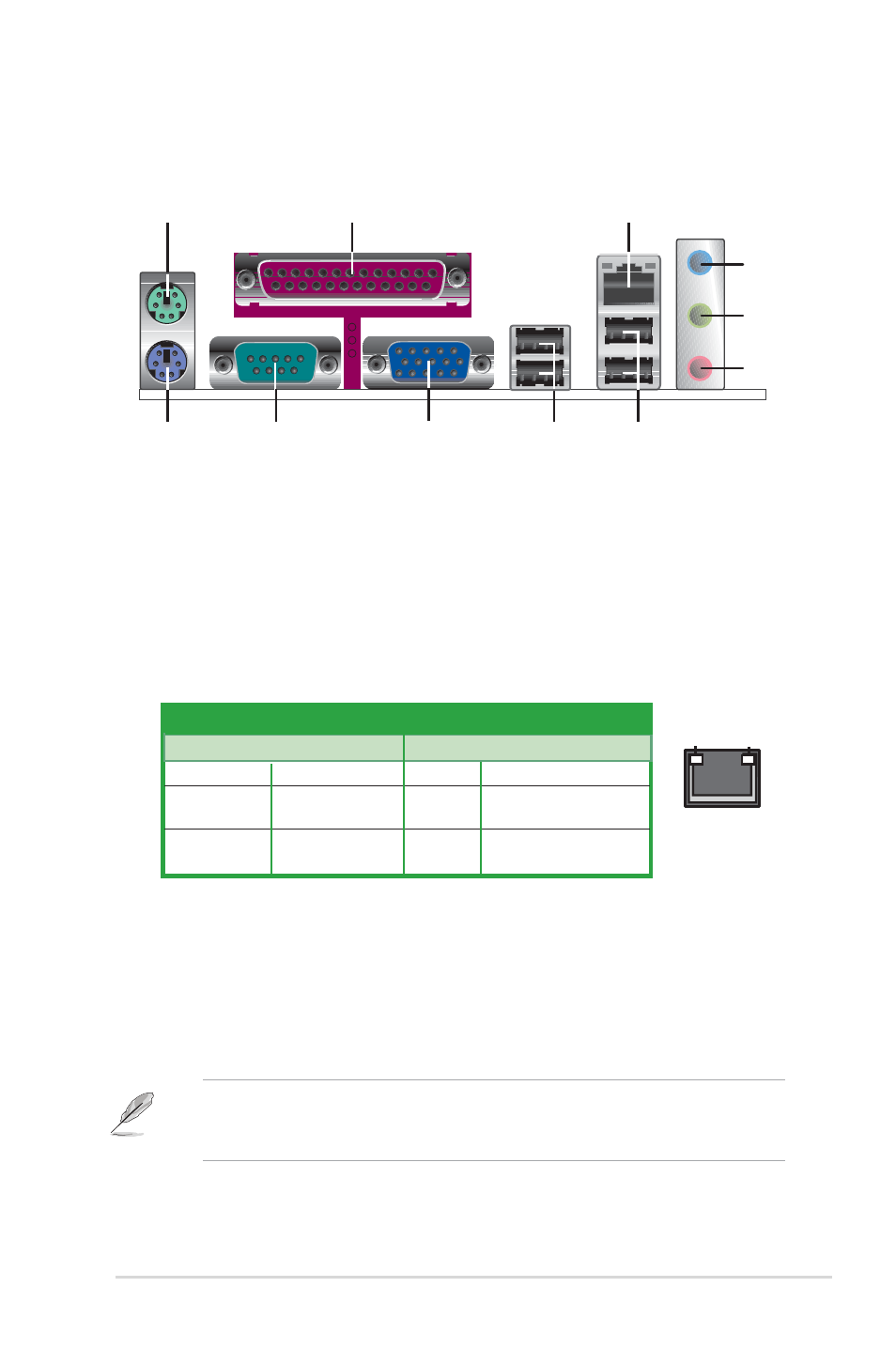

1.10.1 Rücktafelanschlüsse
1
11
4
5
6
7
2 3
8 10 9
LED-Anzeigen des LAN-Anschlusses
ACT/LINK LED SPEED LED
Status Beschreibung Status Beschreibung
AUS Keine Verbindung AUS 10 Mbps-Verbindung
GELB Datenaktivität ORANGE 100 Mbps-Verbindung
(blinken)
GELB
Verbunden GRÜN 1 Gbps-Verbindung
(kein Blinken)
1. PS/2-Mausanschluss (grün). Dieser Anschluss ist für eine PS/2-Maus.
2. Paralleler Anschluss. Dieser 25-pol. Anschluss verbindet mit parallelen
Druckern, Scannern oder anderen Geräten.
3. LAN (RJ-45)-Anschluss. Unterstützt durch den Realtek ® Gigabit LAN
Controller ermöglicht dieser Anschluss Gigabit-Verbindungen zu einem Local
Area Network (LAN) mittels eines Netzwerk-Hub. Die LED-Anzeigen des
LAN-Anschlusses entnehmen Sie bitte der folgenden Tabelle.
4. Line In-Anschluss (hellblau). Dieser Anschluss verbindet mit
Kassettenrecordern, CD- oder DVD-Playern und anderen Audiogeräten.
5. Line Out-Anschluss (hellgrün). Dieser Anschluss verbindet mit Kopfhörern
oder Lautsprechern. In 4-Kanal- oder 6-Kanal-Konfi guration wird dieser
Anschluss zum Front-Lautsprecherausgang.
6. Mikrofonanschluss (rosa). Dieser Anschluss nimmt ein Mikrofon auf.
