2-20 Kapitel 2: Hardwarebeschreibungen
2.7 Anschlüsse

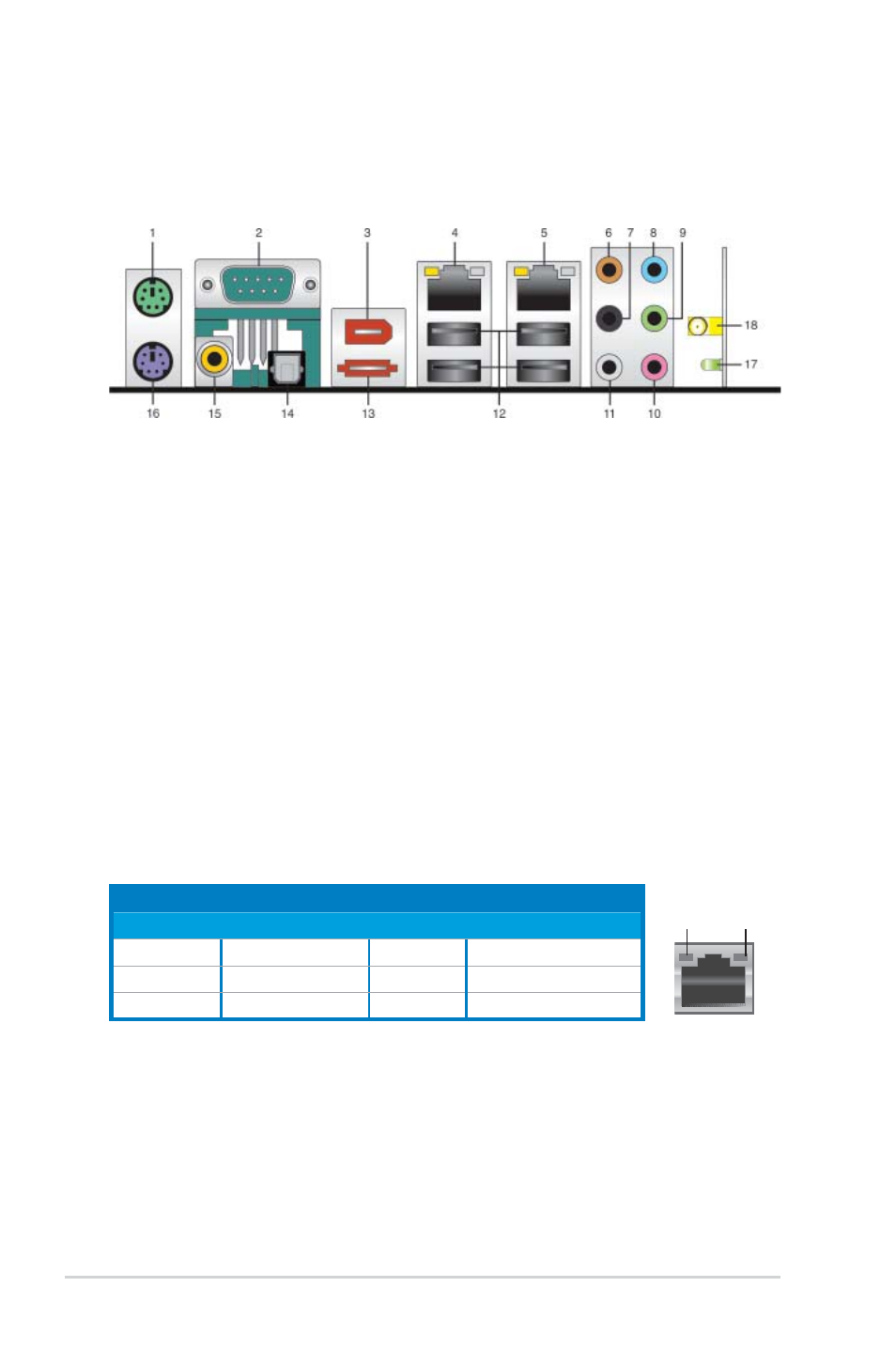

2.7.1 Rücktafelanschlüsse
1. PS/2-Mausanschluss (grün). Dieser Anschluss ist für eine PS/2-Maus
vorgesehen.
2. Serielle Schnittstelle. Dieser 9-pol. COM1-Anschluss ist für Zeigegeräte
und andere serielle Geräte gedacht.
3. IEEE 1394a-Anschluss. Dieser 6-pol. IEEE 1394-Anschluss bietet
eine Hochgeschwindigkeitsverbindung mit Audio/Videogeräten,
Datenspeichergeräten, anderen PCs und/oder sonstigen tragbaren Geräten.
4. LAN 1 (RJ-45)-Anschluss. Unterstützt durch den Marvell ® 88E1116 Gigabit
LAN-Controller gestattet dieser Anschluss Gigabit-Verbindungen zu einem
Local Area Network (LAN) mittels eines Netzwerk-Hub. Die LED-Anzeigen
des LAN-Anschlusses entnehmen Sie bitte der folgenden Tabelle.
5. LAN 2 (RJ-45)-Anschluss. Unterstützt durch den Marvell ® 88E1116 Gigabit
LAN-Controller gestattet dieser Anschluss Gigabit-Verbindungen zu einem
Local Area Network (LAN) mittels eines Netzwerk-Hub. Die LED-Anzeigen
des LAN-Anschlusses entnehmen Sie bitte der folgenden Tabelle.
Activity-/Link Speed-LED
Status
Beschreibung Status Beschreibung
AUS Keine Verbindung OFF 10 Mbps-Verbindung
ORANGE Verbunden ORANGE 100 Mbps-Verbindung
BLINKEN Datenaktivität GREEN 1 Gbps-Verbindung
LAN-Anschluss LED-Anzeigen
SPEED
LED
ACT/LINK
LED
6. Mitte/Subwoofer-Anschluss (orange). Dieser Anschluss nimmt die
mittleren bzw. Subwoofer-Lautsprecher auf.
7. Hinterer Lauftsprecherausgang (schwarz). Dieser Anschluss ist für die
Verbindung der hinteren Lautsprecher einer 4-Kanal, 6-Kanal, oder 8-Kanal-
Audiokonfi guration vorgesehen.
8. Line In-Anschluss (hellblau). Dieser Anschluss verbindet mit
Kassettenrecordern, CD- oder DVD-Playern und anderen Audiogeräten.
LAN-
Anschluss
