ELEKTRISCHE ANSCHLÜSSE
28
WATERFLUX 3070
www.krohne.com 06/2013 - 4001455205 - MA WATERFLUX 3070 R05 de
• Bereiten Sie die passenden Kabellängen wie dargestellt vor.
• Schließen Sie die Drähte entsprechend den Angaben in der folgenden Tabelle an.

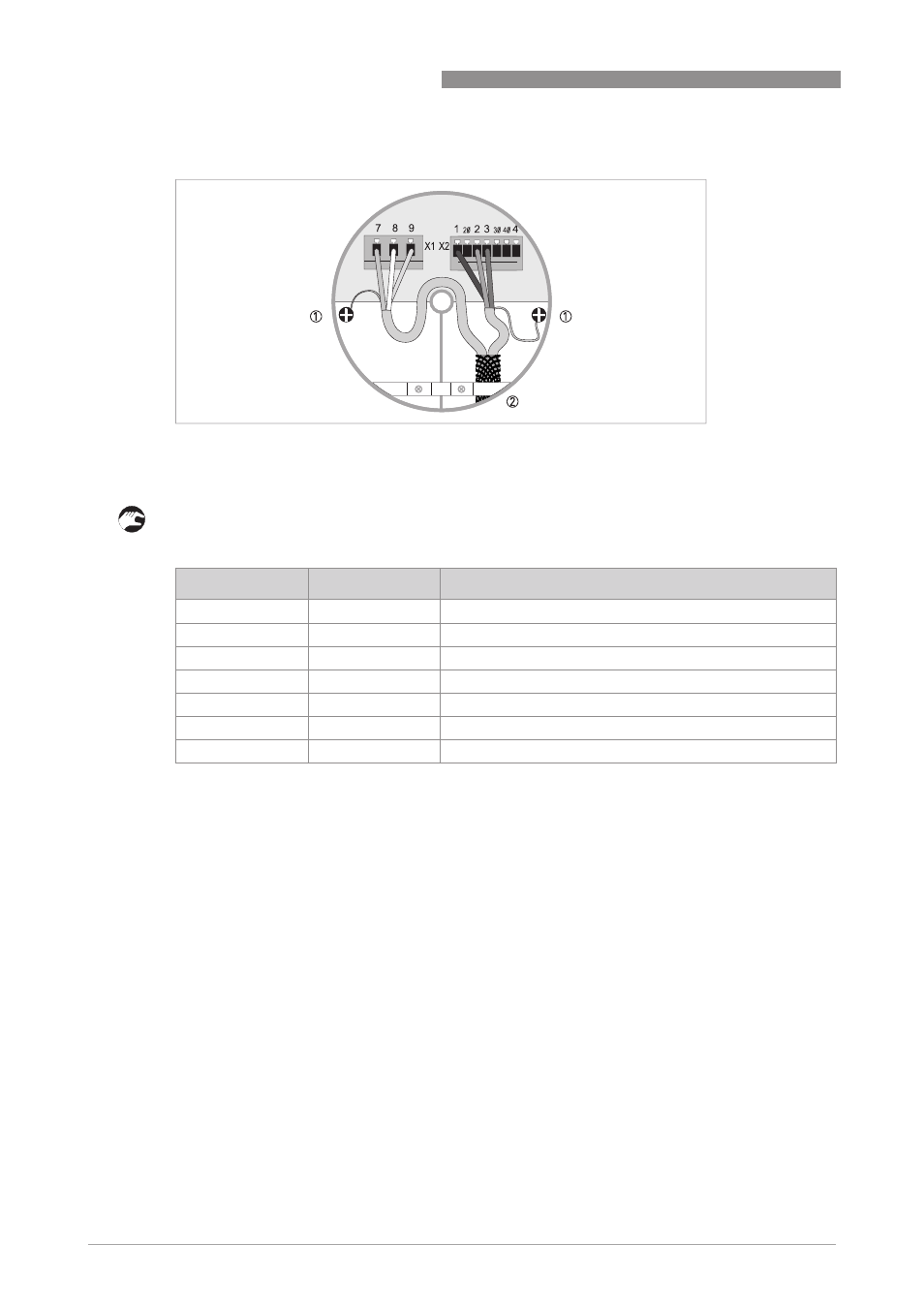

Abbildung 4-4: Kabelanschluss auf der Seite des Messumformers, Standardkabel
1 Schließen Sie die Kontaktlitzen unter der Schraube an.
2 Schließen Sie die Abschirmung unter der Schelle an.
Drahtfarbe Klemme Funktion
Braun 1 Referenzelektrode
Weiß 2 Standardelektrodensignal
Violett 3 Standardelektrodensignal
Blau 7 Feldstrom
Grün 8 Feldstrom
Gelb 9 Keine Funktion
Kontaktlitzen Schrauben Abschirmung
