7.1.2 Austausch der externen Batterie
• Entfernen Sie die Schutzkappe und lösen Sie die 4 Innensechskantschrauben (4 mm) (IP67-
Gehäuse).
• Entfernen Sie den Gehäusedeckel.
• Lösen Sie die Kabelverschraubung an der Unterseite des Messumformergehäuses.
• Entfernen Sie das Metallband an der Unterseite des Gehäuses (2 Schrauben).
• Trennen Sie die Steckverbindung der Batterie.
• Entfernen Sie das Kabel der alten Batterie.
• Führen Sie das Kabel der neuen externen Batterie durch die Öffnung der Verschraubung und
befestigen Sie die angebrachte Kabelverschraubung, ohne sie jedoch festzuziehen.
• Ziehen Sie das Kabel bis zur Oberseite der Elektronik.
• Befestigen Sie den Batteriestecker am internen Anschluss des Messumformers.
• Überprüfen Sie, ob die Anzeige aufleuchtet.
• Befestigen Sie das Metallband erneut an der Unterseite des Gehäuses.
• Ziehen Sie die Kabelverschraubung fest.
• Setzen Sie die Abdeckung wieder auf.
• Ziehen Sie die 4 Schrauben fest und setzen Sie die Schutzkappe wieder auf (Gehäuse mit
Schutzart IP67).
• Für Informationen zum Schließen des Messumformergehäuses im IP68 Gehäuse siehe
Gehäuse in IP68 (Kompakt-Ausführung) auf Seite 25.

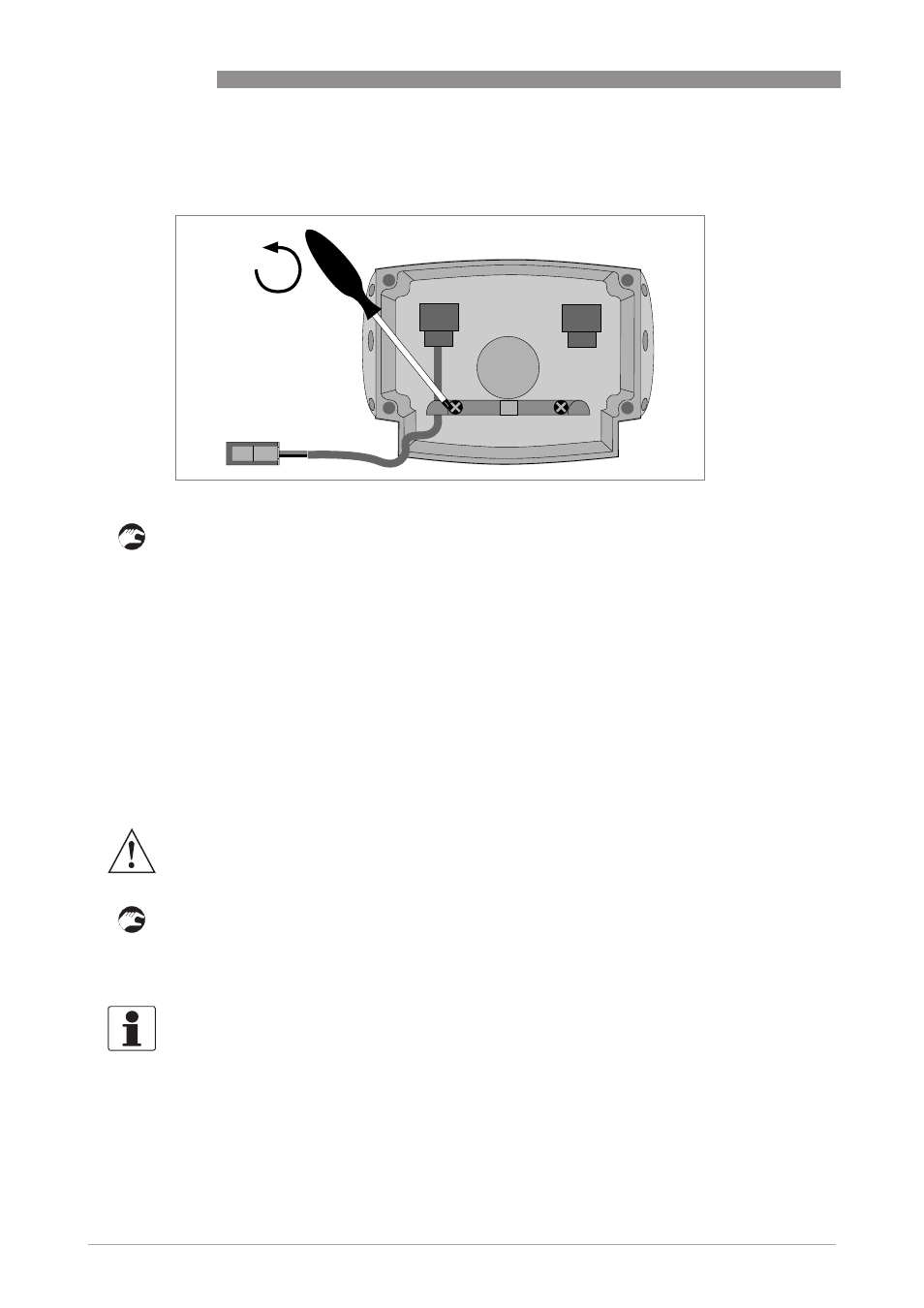

Abbildung 7-3: Entfernen Sie das Metallband
WARNUNG!
Vergewissern Sie sich, dass das Batteriekabel nicht von der Abdeckung eingeklemmt wird.
INFORMATION!
Stellen Sie den Zähler der Batterielebensdauer nach einem Batteriewechsel zurück. Für die
Änderung der Menüeinstellungen der Batterie . siehe Batterie auf Seite 54
.
