ELEKTRISCHE ANSCHLÜSSE
22
OPTIFLEX 2200 C/F
www.krohne.com
09/2013 - 4000861702 - AD ATEX OPTIFLEX 2200 R02 de
3.4 Potenzialausgleichsystem
Kompakt-Ausführung
An der Unterseite des Messumformers befindet sich eine Klemme, die als
Potenzialausgleichsleiter verwendet werden kann. Schließen Sie das Gerät an das
Potenzialausgleichssystem des explosionsgefährdeten Bereichs an.
Getrennte (Feld-)Ausführung
An der Wandhalterung und an der Unterseite des Gehäuses der Sonde befindet sich jeweils eine
Klemme, die als Potenzialausgleichsleiter verwendet werden kann. Schließen Sie das Gerät an
das Potenzialausgleichssystem des explosionsgefährdeten Bereichs an.

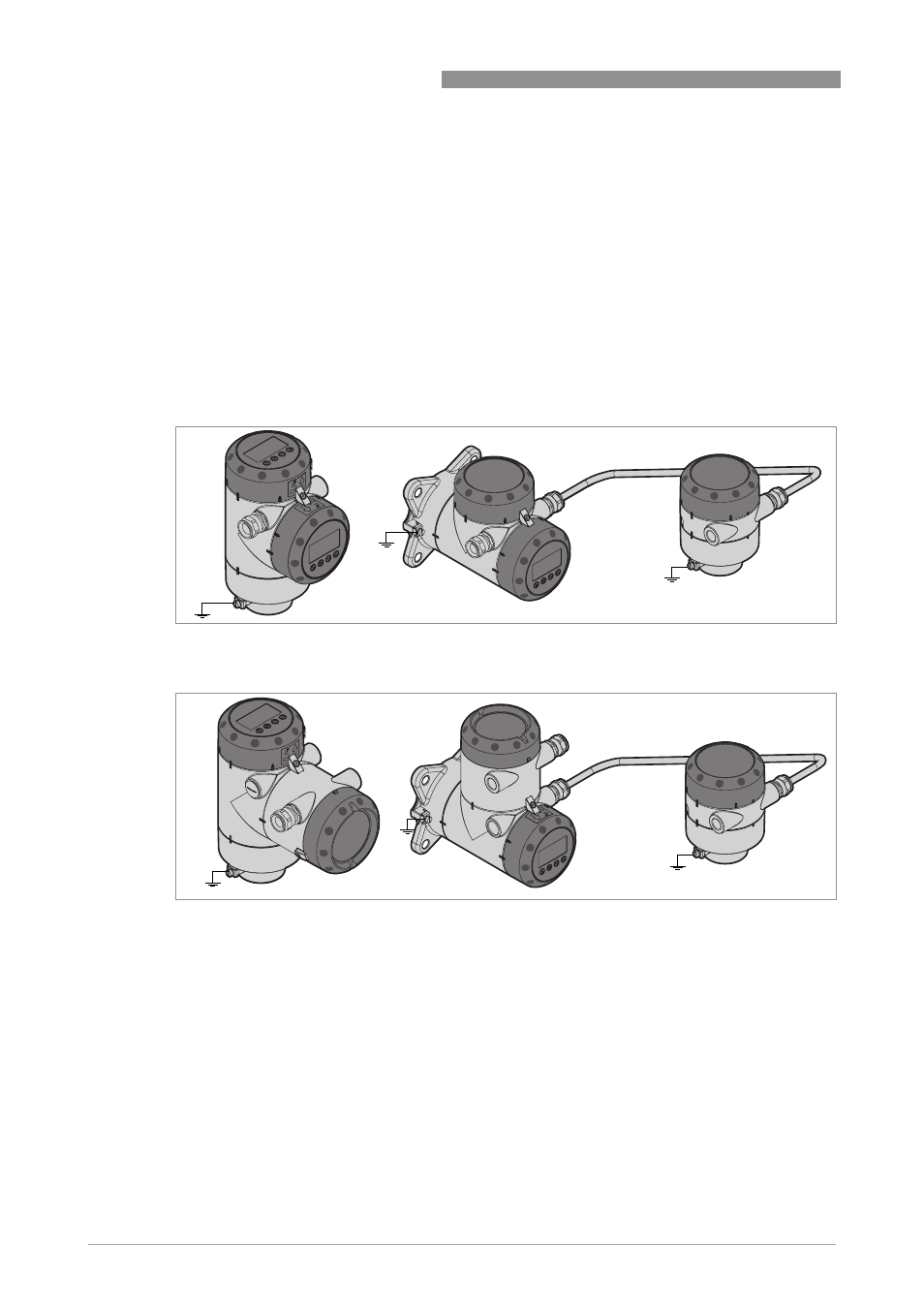

Abbildung 3-3: Ex i-Anwendungen: Klemmen für das Potenzialausgleichssystem
Abbildung 3-4: Ex d / Ex t-Anwendungen: Klemmen für das Potenzialausgleichssystem
