3
ELEKTRISCHE ANSCHLÜSSE
24
OPTIFLEX 2200 C/F
www.krohne.com 09/2013 - 4000861702 - AD ATEX OPTIFLEX 2200 R02 de
3.5.4 Elektrisches Schaltbild
Getrennte (Feld-)Ausführung Getrennte (Feld-)Ausführung Getrennte (Feld-)Ausführung Getrennte (Feld-)Ausführung
Das Kommunikationskabel (zwischen der Elektronik des Messumformers und der Sondenende-
Elektronik) wird vom Hersteller für ATEX-Anwendungen geliefert. Das Kommunikationskabel
kann nicht vom Benutzer ausgewechselt werden. Für weitere Informationen wenden Sie sich
bitte an den Lieferanten.
Füllstandmessgerät mit Ausgangsoption 4...20 mA passiv - HART

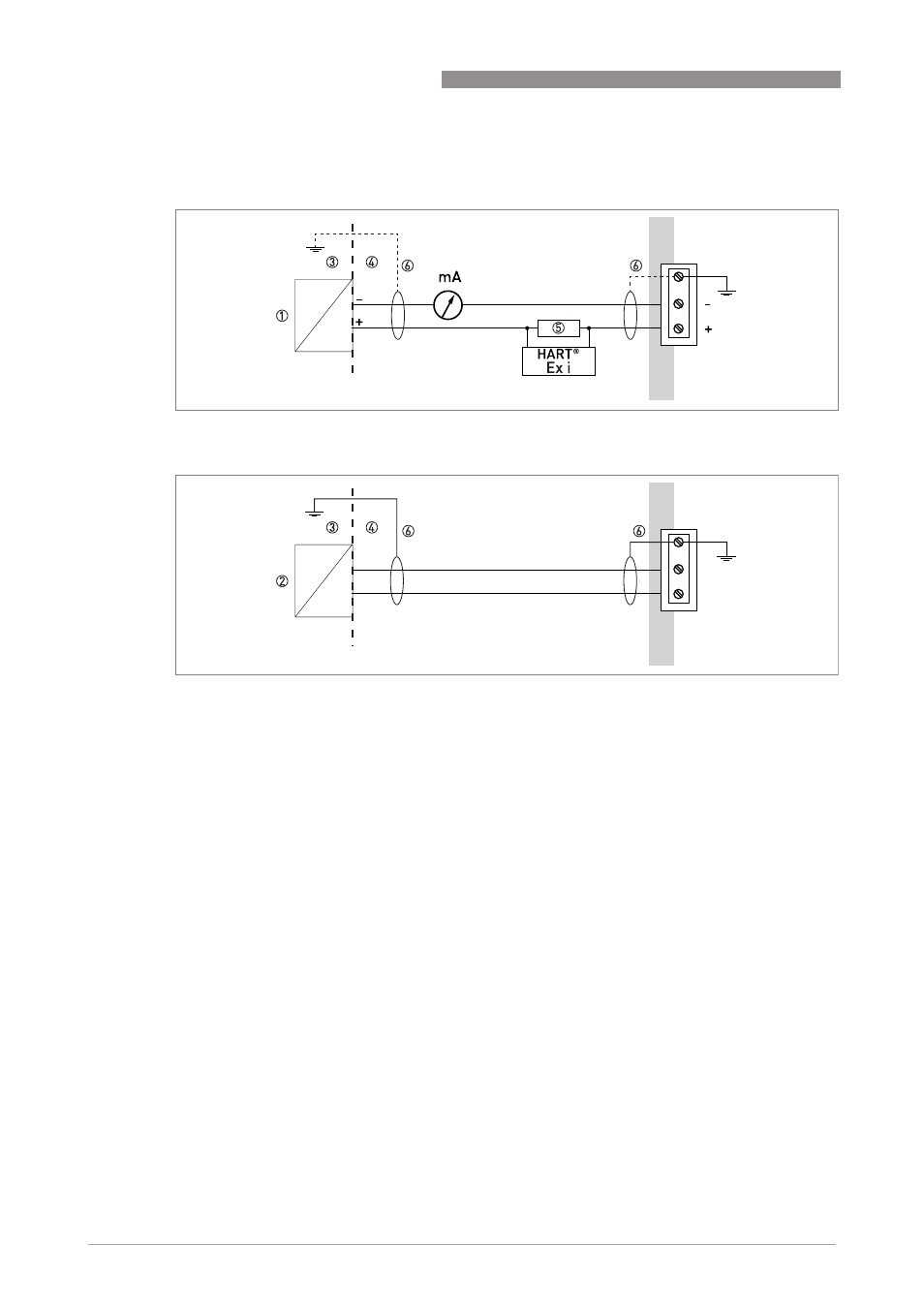

Abbildung 3-5: Elektrisches Schaltbild für Ex ia-zugelassene Geräte mit Ausgangsoption 4...20 mA passiv - HART
Füllstandmessgerät mit Ausgangsoption FOUNDATION™ fieldbus oder PROFIBUS PA
Abbildung 3-6: Elektrisches Schaltbild für Ex ia-zugelassene Geräte mit Ausgangsoption FOUNDATION™ fieldbus oder
PROFIBUS PA
1 Eigensichere Spannungsversorgung
2 Zugelassene Trennbarriere mit Entity-Parametern oder FISCO-Spannungsversorgung
3 Nicht-Ex-Zone
4 Ex-Zone
5 Widerstand für HART
® -Kommunikation
6 Erdungskabel - wenn das elektrische Kabel abgeschirmt ist (Litze etc.). HINWEIS: Bei Feldbus-Ausgangsoptionen ist
ein abgeschirmtes elektrisches Kabel obligatorisch.
