3
INSTALLATION
16
OPTISYS TUR 1050
www.krohne.com 07/2013 - 4002911501 - MA OPTISYS TUR 1050 R02 de
3.4.2 Auswahl des Installationsorts und Montage
Das Gerät sollte vorzugsweise an der Wand montiert werden. Sollte dies nicht möglich sein,
können Sie es auch an jeder anderen geeigneten, ebenen Oberfläche montieren. Unabhängig
hiervon ist in jedem Fall Folgendes zu beachten:
• Wählen Sie einen Installationsort, der für Bedienung und Service leicht zugänglich ist und der
sich so nahe wie möglich an der Probenahmestelle befindet, um eine kurze Ansprechzeit zu
gewährleisten (maximaler Abstand: 3 m / 10 ft).

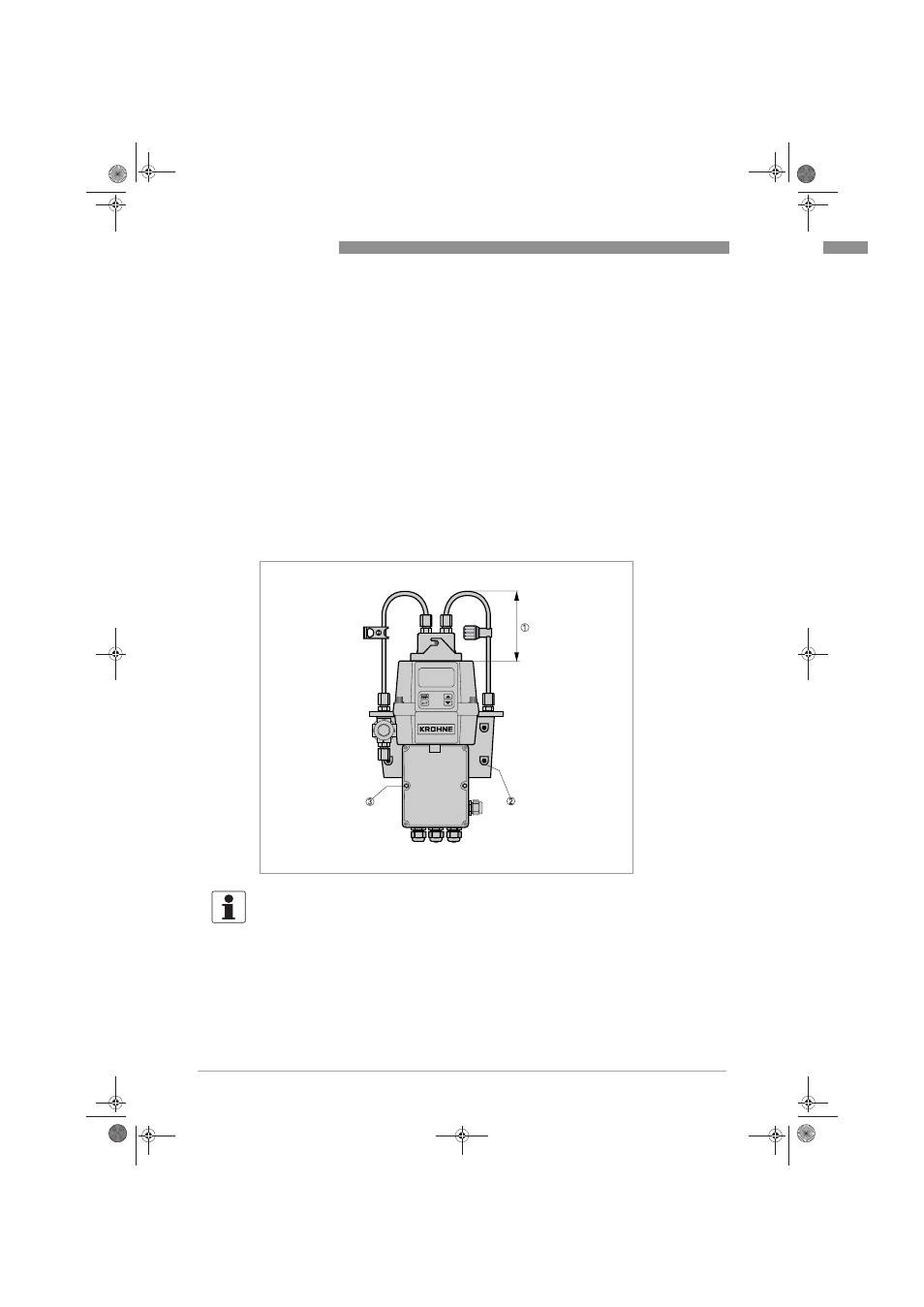

• Lassen Sie mindestens 20 cm / 8" Freiraum über dem Bauteil, um Servicearbeiten
durchführen zu können (z.B. den Durchflusskopf zu entfernen und die Kalibrierküvette
einzusetzen); siehe Positionsnummer 1 in der nachfolgenden Abbildung.
• Stellen Sie sicher, dass sich die Anzeige an der Vorderseite auf Augenhöhe befindet.
• Die Abmessungen des Geräts sind im Kapitel "Abmessungen" angegeben.
• Befestigen Sie das elektronische Gerät 2 mit M6 / 1/4" Schrauben und die Anschlussdose 3
mit M4 / 3/16" Schrauben.
INFORMATION!
Aufgrund der Bauart des Geräts wird empfohlen, die Anschlussdose in einem Kasten unter dem
elektronischen Gerät unterzubringen. Bringen Sie daher zuerst die Anschlussdose an und
montieren Sie dann das elektronische Gerät darauf.
