3.6 MODIS-Ausführungen
Die Feldstromleitungen der nicht eigensicheren Hilfsenergieversorgung und die eigensicheren (ia)
Signaleingänge/-ausgänge gelangen über zwei getrennte Eingänge in den Anschlussraum des
Messumformers UFC 030i-EEx. Beim Anschluss externer Geräte an die eigensicheren
Signalausgänge muss auch die Verkabelung den Anforderungen der entsprechenden eigenen
Schutzart und der des Anschlussraumes (Standard: Erhöhte Sicherheit "e", Optional: Druckfeste
Kapselung "d") gemäß der jeweiligen internationalen oder nationalen Norm (z. B. DIN VDE 0165,
Absatz 5.6) genügen. Die folgende Abbildung zeigt die Klemmenanordnung im Anschlussraum der
MODIS-Ausführungen (UFC 030i-EEx).

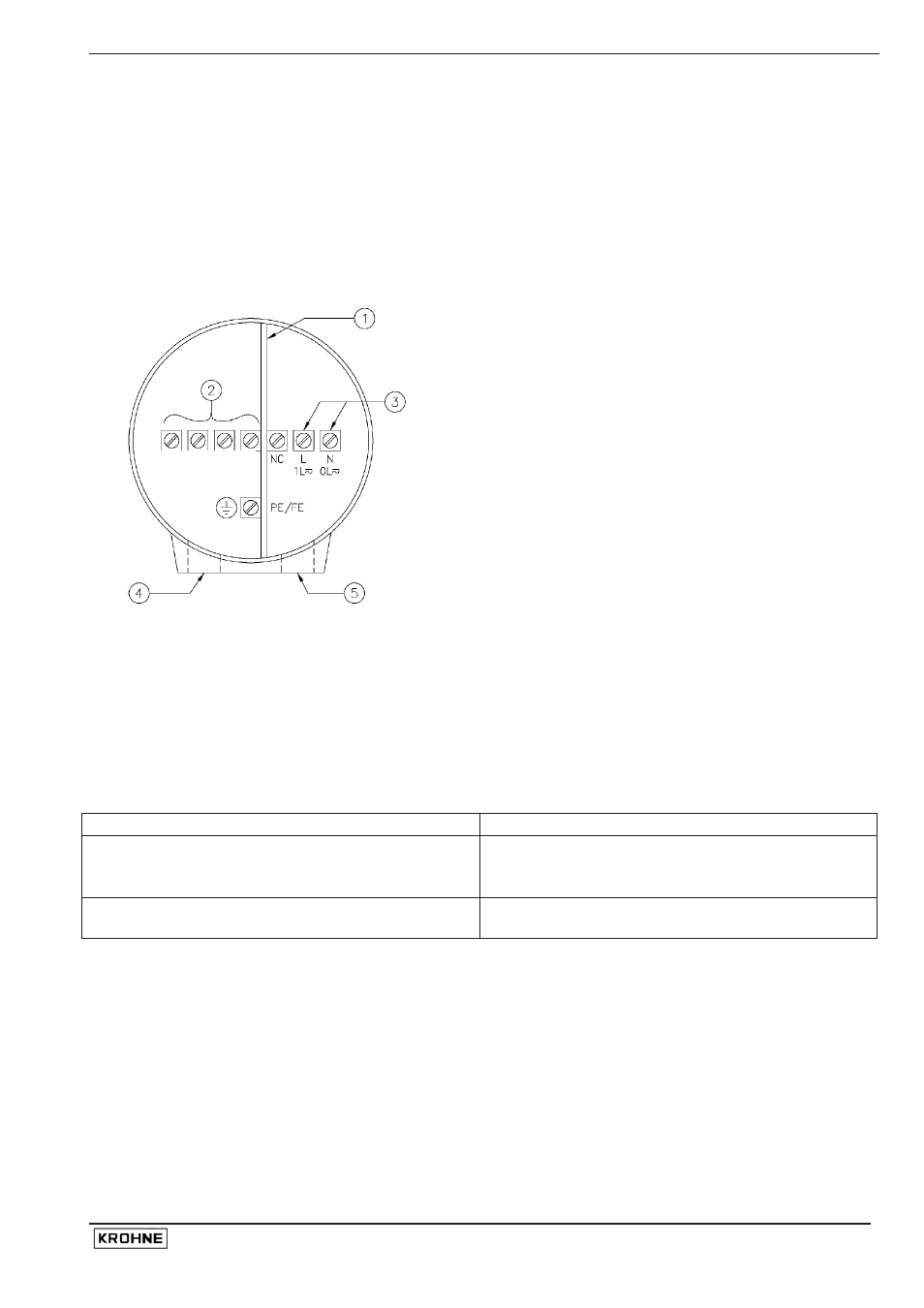

Klemmenanordnung im Anschlussraum der
MODIS-Ausführungen.
1)
2)
3)
4)
5)
Metalltrennplatte für eigensichere und nicht
eigensichere Klemmen
Anschlussklemmen für eigensichere
Signaleingänge/-ausgänge
Anschlussklemmen für nicht eigensichere
Hilfsenergie
Strom-/Nullleiter: 100-240 V AC
1L
≈
/ 0L
≈
: 24 V AC/DC
PE: Schutzleiter
FE: Funktionserde
Eingang für eigensichere
Messwertaufnehmerleitungen
Eingang für nicht eigensichere
Hilfsenergieleitungen
NC: Nicht verwendet
Der Schutzleiter der Netzversorgung muss an den mit dem Symbol für Schutzerde
gekennzeichneten Klemmanschluss M5 angeschlossen werden, der in die Aluminiumtrennwand
des Messumformergehäuses eingepresst ist. Die folgende Tabelle enthält die elektrischen Daten
der nicht eigensicheren Hilfsenergie.
Netzteil Elektrische
Daten
24 V AC/DC
Klemmen 1L
≈
, 0L
≈
, FE
24 V AC +15%/-10%, 48-63 Hz, 8 W oder
24 V DC +33%/-25%, 8 W
100-240 V AC
Klemmen L, N, PE
100-240 V AC +10%/-15%, 48-63 Hz, 11 W
Die nicht eigensicheren Anschlüsse für Hilfsenergie (1L
≈
und N, 0L
≈
) müssen gemäß den
relevanten Richtlinien zum Betrieb elektrischer Geräte in potenziell explosionsgefährdeten
Bereichen angeschlossen werden (Schutzart Erhöhte Sicherheit "e" oder Druckfeste Kapselung "d",
je nach Schutzart des Anschlussraums im Messumformergehäuse).
