Montageanleitung ALTOFLUX M900 und 3080 K
5
• Wirbel- und Drallströmung, Ein- und Auslaufstrecke vergrößern oder Strömungsgleichrichter
vorsehen.
• Mischung verschiedener Messstoffe, Durchflussmessgerät vor der Mischstelle oder in
ausreichendem Abstand dahinter (min. 30
× DN) einbauen, sonst unruhige Anzeige möglich.
• Bei Kunststoff- und innen beschichteten Metallrohrleitungen sind Erdungsringe
erforderlich, s. Kap. 7 „Erdung“.
• Isolierte Rohrleitung, Durchflussmessgerät nicht isolieren.
• Nullpunkteinstellung, nicht erforderlich. Bei Kontrollen sollte bei vollständig gefülltem
Messrohr Durchflussgeschwindigkeit „Null“ einstellbar sein. Dazu Absperrorgane vorsehen,
entweder hinter dem Durchflussmessgerät oder davor und dahinter.

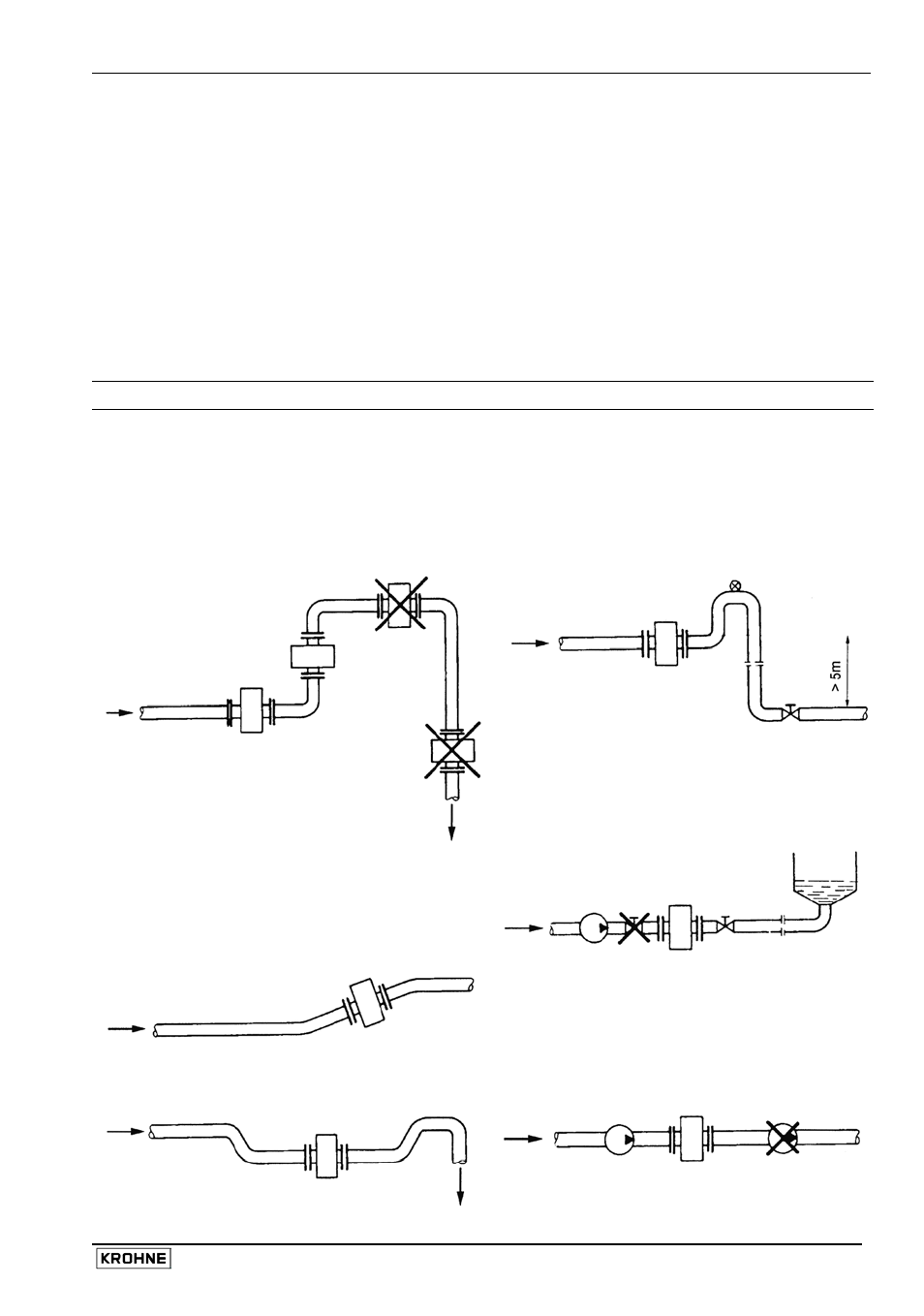

2 Installationsbeispiele
Um Messfehler durch ein Leerlaufen der Rohrleitung oder durch Gasblasen zu vermeiden, bitte
folgende Hinweise beachten:
Höchster Punkt der Rohrleitung
Falleitung über 5 m Länge
(im Messrohr sammeln sich
Belüftungsventil ✇ hinter dem
Luftblasen-, Fehlmessung!)
Durchflussmessgerät vorsehen
Waagerechte Rohrleitungsführung
Einbau in etwas steigenden
Rohrleitungsabschnitt legen.
Pumpen
Durchflussmessgeräte nicht in die Saugseite
Freier Ein- oder Auslauf
einer Pumpe einbauen
Dükerung vorgesehen
freier Auslauf
Falleitung
Durchfluss-
geschwindig-
keit „Null“,
Leitung läuft
leer, Fehl-
messung !
Lange Rohrleitung
Regel- und Absperrorgane immer hinter dem
Durchflussmesser einbauen
Bevorzugte
Einbaustellen
