ELEKTRISCHE ANSCHLÜSSE
4
19
OPTIFLUX 2070
www.krohne.com 05/2008 • 4000243501
Elektrische Werte
• Pulsausgang passiv: Pulsausgang passiv: Pulsausgang passiv: Pulsausgang passiv:
f ≤ 500 Hz; I ≤ 10 mA; U: 5...24 VDC (P ≤ 100 mW)
• Statusausgang passiv: Statusausgang passiv: Statusausgang passiv: Statusausgang passiv:
I ≤ 10 mA; U: 5...24 VDC (P ≤ 100 mW)
4.3 Signalkabel

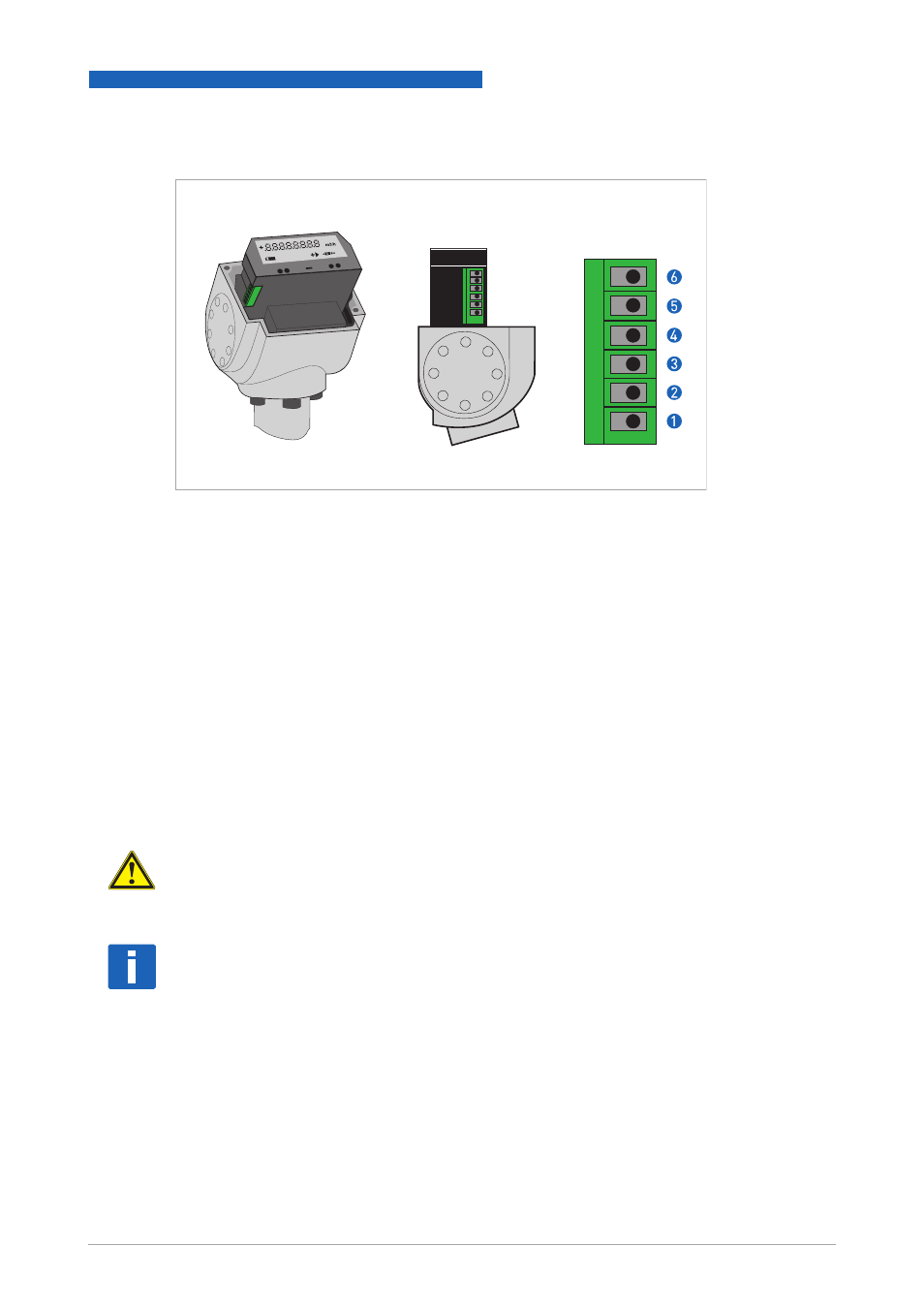

Abbildung 4-2: Anschlussbelegung
1 Statusausgang 1
2 Statusausgang 2
3 Nicht belegt
4 Erde
5 Pulsausgang A
6 Pulsausgang B
ACHTUNG!
Verwenden Sie bitte immer die mitgelieferten Signalleitungen um eine einwandfreie Funktion zu
gewährleisten.
HINWEIS!
Sie erhalten ein Signalkabel nur, wenn Sie eine getrennte Ausführung bestellt haben.
