ELEKTRISCHE ANSCHLÜSSE
4
21
OPTIFLUX 2070
www.krohne.com 05/2008 • 4000243501
4.4.2 Messumformer seitig
• Bereiteb Sie die entsprechenden Kabellängen vor ( 1 ... 3 ).
• Schließen Sie den Schirm an die U-Klemme, das braune Kabel an Klemme 7 und das weiße an
Klemme 8 an.
• Schließen Sie den Schirm an Klemme 1, das violette Kabel an Klemme 2 und das blaue an
Klemme 3 an.

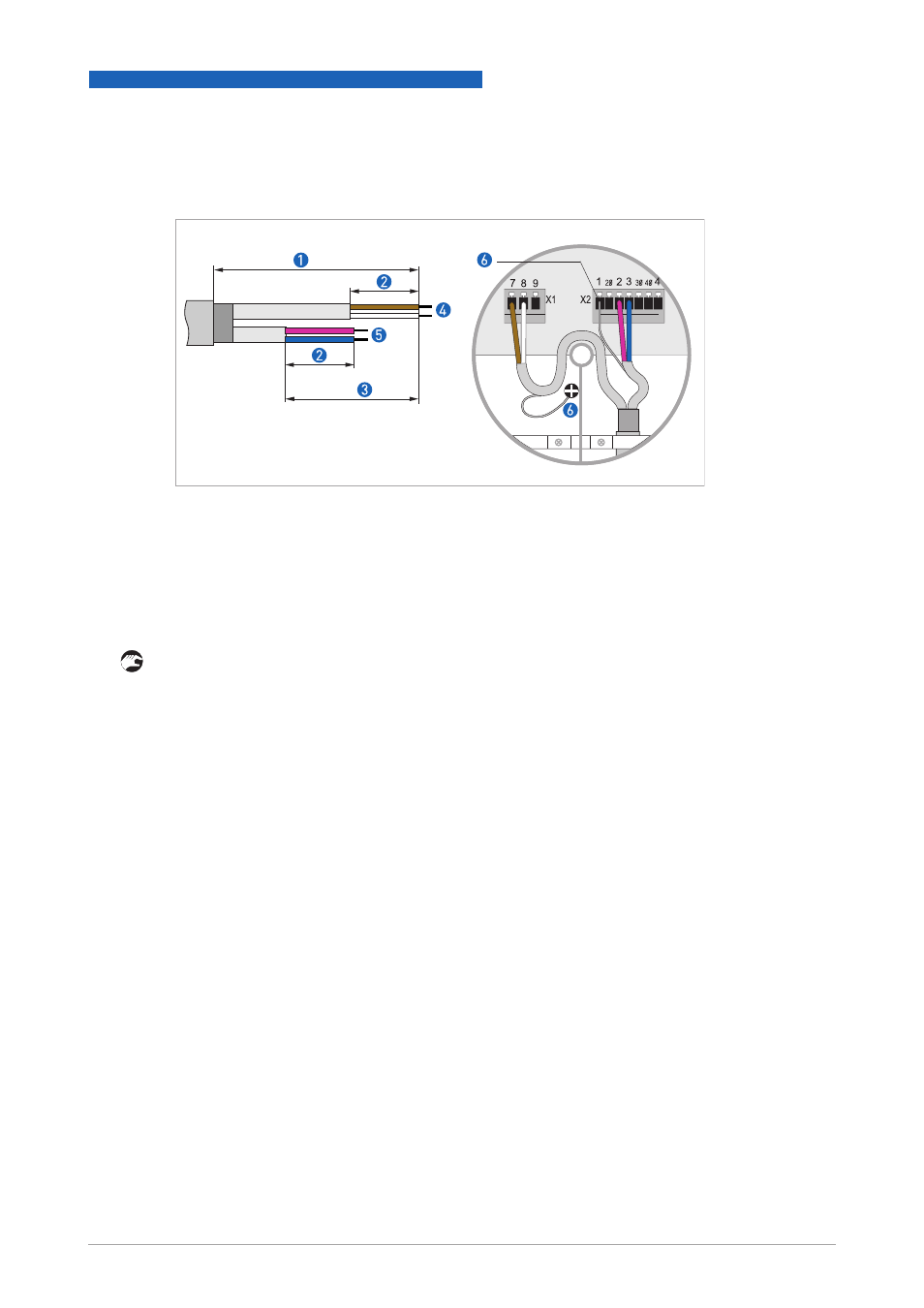

Abbildung 4-4: Kabelanschluss an der Seite des Messumformers
1 Kabellänge: 16 cm / 6,3"
2 Kabellänge: 5 cm / 2"
3 Kabellänge: 10 cm / 4"
4 braunes + weißes Kabel, verwendet für Elektrodensignale
5 violettes + blaues Kabel, verwendet für Elektrodensignale
6 Schirm (Klemme 1 von Stecker X2 + U-Klemme)
