KROHNE BM 102 DE Benutzerhandbuch
Seite 17
BM
102
17

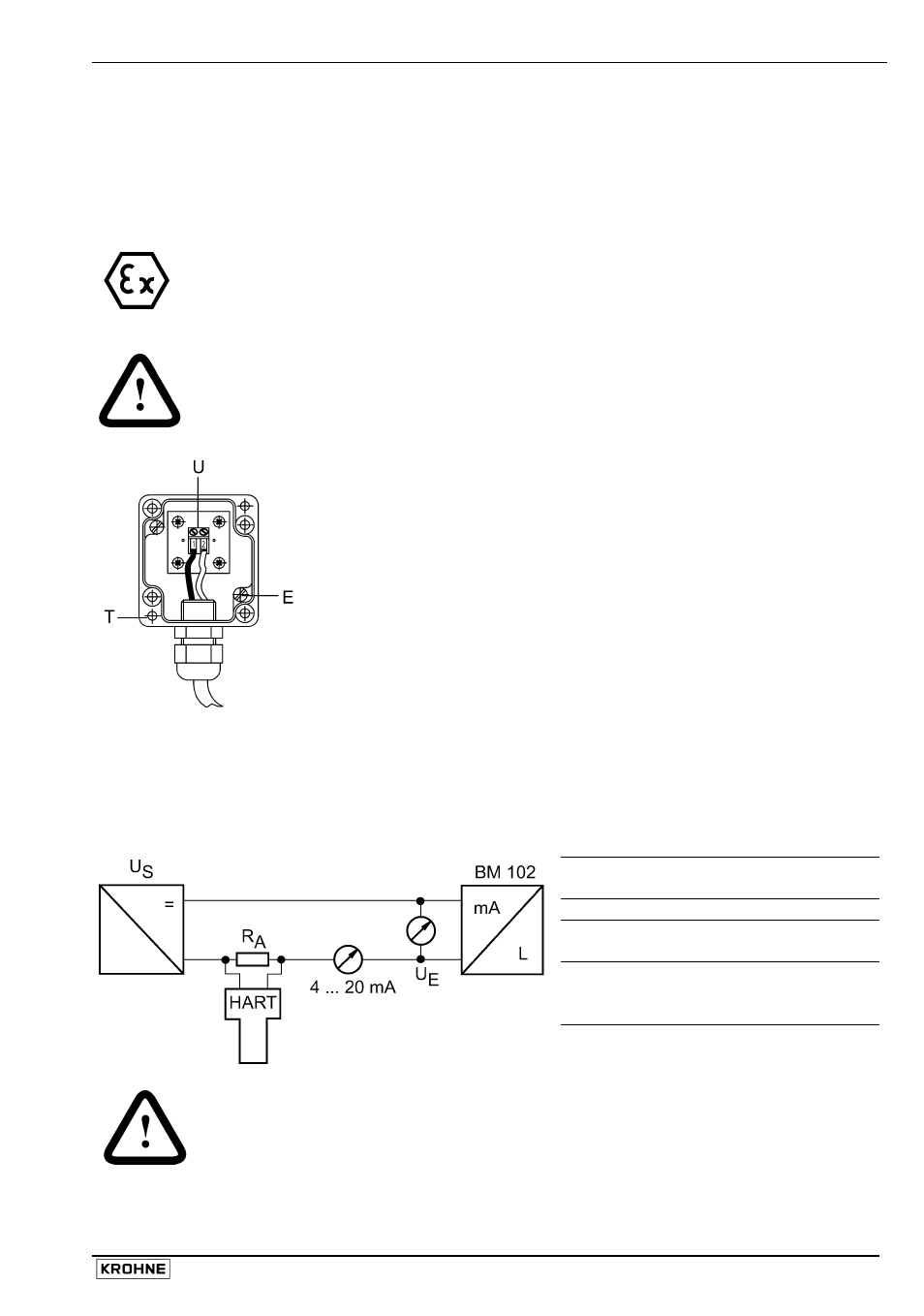

2.1.3 Anschlüsse:
M16-Anschlussdose
Anschlussklemmen:
Leitungsquerschnitt: max. 1,5 mm² (AWG 16)
Kabeleinführung:
1 x M16 x 1,5, Kabeldurchmesser: 3,5 … 8 mm, IP 65 oder NEMA4.
Für die USA: ½” NPT Kabelkanalanschluss
Abschirmung:
Die Abschirmung nicht mit dem Anschlussraum verbinden.
Ex-Ausführungen
Beim Einsatz in explosionsgefährdeten Bereichen darf an die Klemmen 1 und 2 nur
eine (1) eigensichere Hilfsenergiequelle angeschlossen sein. Erdungsklemme E darf
nicht angeschlossen werden.
Achtung
Die Erdungsklemme E ist nicht an das Gehäuse des Messumformers oder an den
Flansch des Geräts angeschlossen. Um Erdungsstromschleifen zu verhindern, darf
die Kabelabschirmung nicht an beiden Enden angeschlossen sein.
1
Lösen Sie die vier Schrauben T und nehmen Sie den Deckel
vom Anschlussraum ab.
2
Schließen Sie die mit Hülsen geschützten Kabelenden an die
Anschlussklemme U an (Polarität unerheblich).
3
Schließen Sie wieder den elektrischen Anschlussraum.
2.2 Hilfsenergie
2.2.1 Nicht-Ex-Ausführungen
Hilfsenergie
Nennspannung: 24 V DC
Max. Spannung
(U
input max
):
35 V DC
’Ex’ = 28 V DC
Min. Spannung
(U
input min
):
abhängig von der
Bürde, siehe
nächste Seite
Eine Hilfsenergiespannung von mehr als 35 V DC kann irreparable Schäden am
Messumformer verursachen. Auch Spannungen über den max. und unter den min.
Nennwerten können zu fehlerhaften Messungen oder zu einem Reset des Gerätes
führen.
