Seite 230
ANHANG —————————————————————————————————————————————————————————————————————————————
228
4

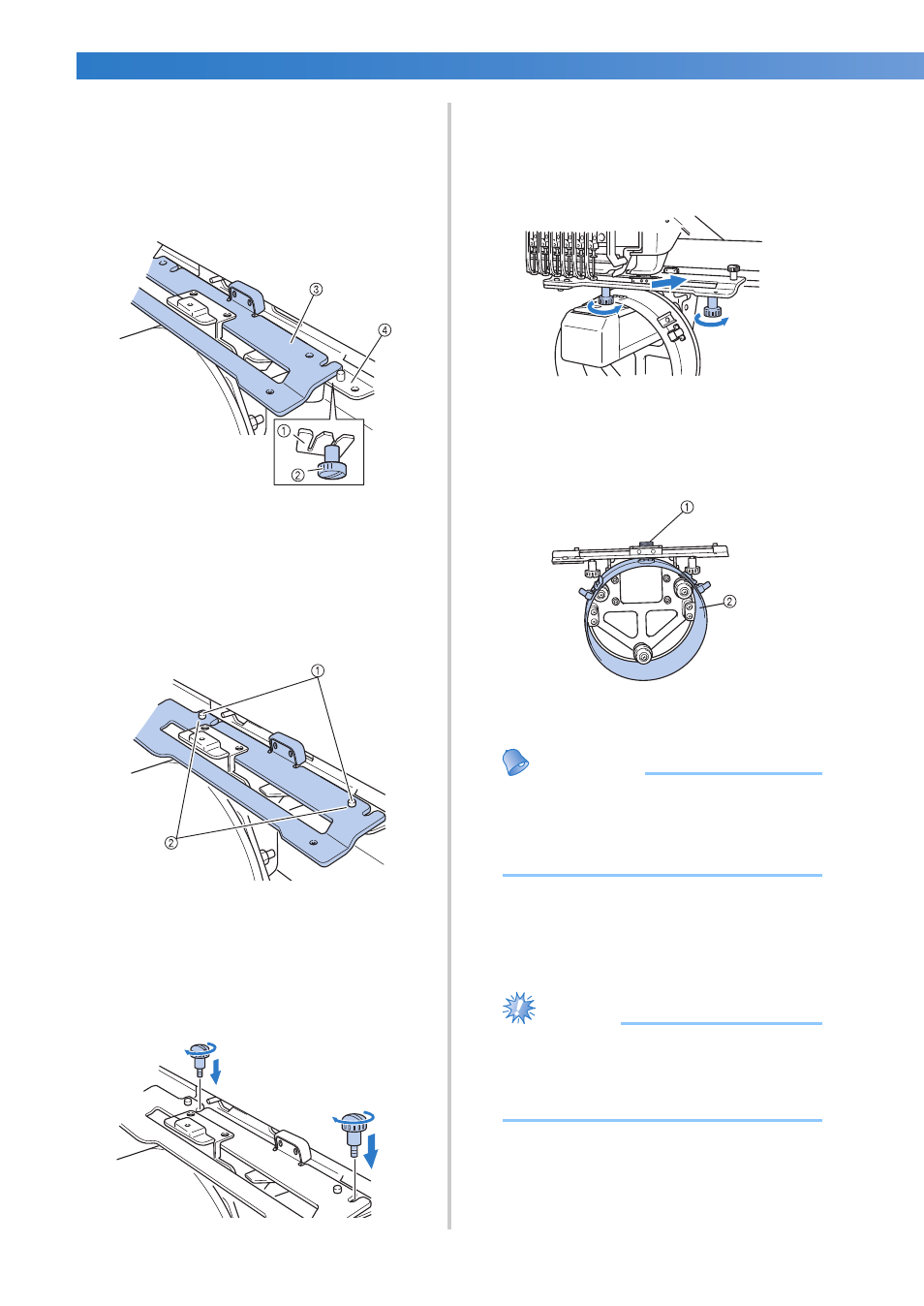

Setzen Sie die beiden Schrauben an der
Unterseite des Kappenrahmenantriebs in die
V-förmigen Kerben am Stickarm ein, und
legen Sie die Montageplatte des
Kappenrahmenantriebs auf die
Rahmenmontageplatte des Stickarms.
1 Kerbe am Stickarm
2 Schraube des Kappenrahmenantriebs
3 Montageplatte des Kappenrahmenantriebs
4 Rahmenmontageplatte des Stickarms
5
Setzen Sie die Stifte an der Rahmenmontageplatte
des Stickarms in die Löcher in der Montageplatte
des Kappenrahmenantriebs ein.
1 Stifte an der Rahmenmontageplatte des Stickarms
2 Löcher in der Montageplatte des
Kappenrahmenantriebs
6
Die beiden oberen Schrauben in die äußeren
Bohrungen der Montageplatte des
Kappenrahmenantriebs einsetzen und festziehen.
7
Drücken Sie den Kappenrahmenantrieb in
Richtung Maschine herunter, so dass er
vollständig eingesetzt wird, und ziehen Sie
die beiden unteren Schrauben an, um den
Kappenrahmenantrieb zu sichern.
X
Die Installation des
Kappenrahmenantriebs ist nun
abgeschlossen.
■ Einstellen des Kappenrahmenantriebs
1 Winkelhalterung
2 Ring
Anmerkung
● Wenn die Maschine mehrmals verwendet
wird, ist die Einstellung des
Kappenrahmenantriebs nur beim ersten
Mal erforderlich.
1
Maschine einschalten. Wenn der Stickarm in
seine Ausgangsposition gefahren ist, schalten
Sie die Maschine aus.
Hinweis
● Achten Sie darauf, den
Kappenrahmenantrieb nur einzustellen,
wenn der Stickarm in der
Ausgangsposition ist.
